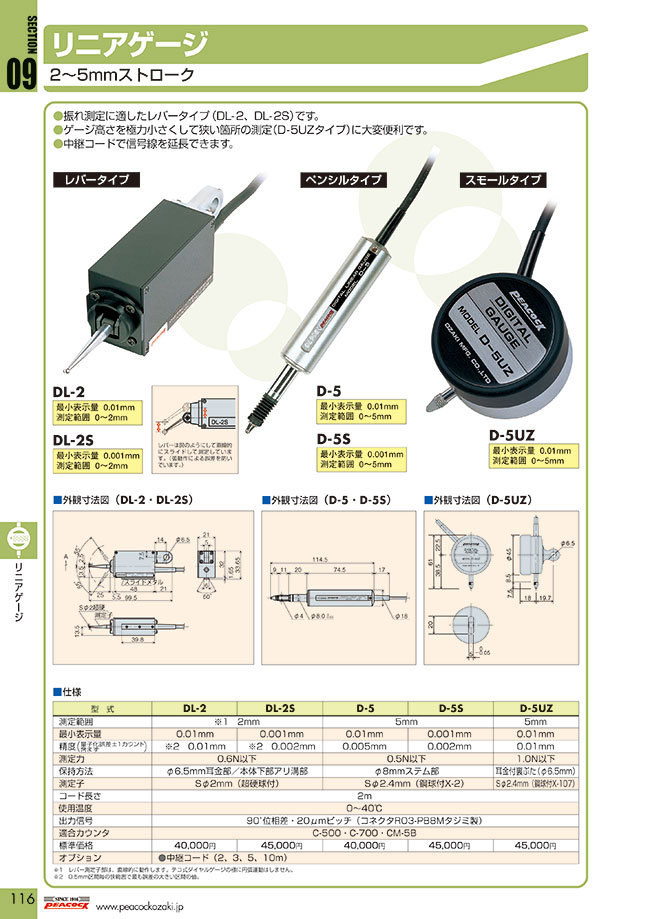

ゲージ高さを極力小さくして狭い箇所の測定や、振れ測定に最適なリニアゲージ
レバータイプ（DL-2／DL-2S）
DL-2／DL-2Sのレバーは図のようにして直接的にスライドして測定。(弧動作による誤差を防いでいる。)
ペンシルタイプ（D-5／D-5S）
スモールタイプ（D-5UZ）
製品仕様
| 型式 | DL-2 | DL-2S | D-5 | D-5S | D-5UZ |
|---|---|---|---|---|---|
| 測定範囲 | ※1 2mm | 5mm | 5mm | ||
| 最小表示量 | 0.01mm | 0.001mm | 0.01mm | 0.001mm | 0.01mm |
| 精度 （量子化誤差±1カウント含まず） | ※2 0.01mm | ※2 0.002mm | 0.005mm | 0.002mm | 0.01mm |
| 測定力 | 0.6N 以下 | 0.5N 以下 | 1.0N 以下 | ||
| 保持方法 | φ6.5mm耳金部 /本体下部アリ溝部 | φ8mmステム部 | 耳金付裏ぶた（φ6.5mm） | ||
| 測定子 | Sφ2mm（超硬球付） | Sφ2.4mm（鋼球付X-2） | Sφ2.4mm（鋼球付X-107） | ||
| コード長さ | 2m | ||||
| 使用温度 | 0～40℃ | ||||
| 出力信号 | 90°位相差、20μmピッチ（コネクタ R03-PB8M タジミ製） | ||||
| 適合カウンタ | C-500/C-700/CM-5B | ||||
| オプション | ●中継コード（2、3、5、10m） | ||||
- ※ 1.レバー測定子部は、直線的に動作します。テコ式ダイヤルゲージの様に円弧運動はしません。
- ※ 2.0.5mm区間毎の狭範囲で最も誤差の大きい区間の値。
寸法
寸法図（DL-2／DL-2S）
寸法図（D-5／D-5S）
寸法図（D-5UZ）
絞り込み条件：2 項目の仕様が未選択です
測定範囲
- 2
- 5
詳細タイプ
- スモールタイプ
- ペンシルタイプ
- レバータイプ
タイプ
- D-5
- D-5UZ
- DL-2
出荷日
- すべて
- 3日以内
- 7日以内
- 11日以内
詳細情報
基本情報
最小表示量0.01mm、0.001mmタイプより選択できる、リニアゲージ。
【特長】
・光学リニアスケール方式で安定した測定精度を実現。
・振れ測定に適したレバータイプ（DL-2／DL-2S）です。
・ゲージ高さを極力小さくして狭い箇所の測定（D-5UZタイプ）に大変便利です。
・中継コードで信号線を延長できます。
