トラスコ中山

クーラントライナー（ホースキット）【5～7個入り】

Name: クーラントライナー（ホースキット）【5～7個入り】
Brand: トラスコ中山
SKU: 223005175735
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 3,382円～4,811円

税込単価: 3,720円～5,292円

クーラントライナーのホースキット。　【特長】・材質はポリアセタール樹脂を使用。...

詳細情報を確認する

材質
ポリアセタール

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

“クーラントライナー”（ホースキット）の詳細

クーラントライナーホースキットの代表イメージ

※ 組み合わせてつなぐパーツはそれぞれのサイズが同じサイズでないと取り付けられません。サイズをきちんと確認してパーツを選んでください。
※ サイズとは、ホースの一番くびれている所の内径を指します。

クーラントライナーホースキットのセット内容

型番	コネクタ	丸ノズル	ホース
CL-2H01K	CL-2C01×1 CL-2C02×1	CL-2N01×1 CL-2N02×1 CL-2N03×1	CL-2H01S×2
CL-3H01K	CL-3C01×1 CL-3C02×1	CL-3N01×1 CL-3N02×1 CL-3N03×1	CL-3H01S×2
CL-4H01K	CL-4C01×1 CL-4C02×1	CL-4N01×1 CL-4N02×1 CL-4N03×1	CL-4H01S×2
CL-6H01K	CL-6C01×1	CL-6N01×1 CL-6N02×1	CL-6H01S×2

クーラントライナーホースキットの仕様

品番	呼びサイズ	内径（mm）	断面積（cm2）	最大使用圧力：液体（MPa）	最大使用圧力：空気（MPa）	流量（L）	最小円弧直径（mm）
CL-2H01K	1/4	6.35	0.3	0.21	0.35	16	67
CL-3H01K	3/8	9.5	0.78	0.17	0.27	24	82
CL-4H01K	1/2	12.7	1.3	0.14	0.21	30	90
CL-6H01K	3/4	19.0	2.8	0.07	0.14	72	135

耐薬品性能

適合	溶剤類、潤滑油、油圧液、ブレーキ液、ガソリン、アセトン、ベンゼン、洗剤、ヒマシ油、殺虫剤、農薬、肥料
不適合	過酸化水素、燐酸、塩酸、硫酸、水酸化ナトリウム、水酸化アンモニウム

注意・禁止事項

※ クーラントライナーの脱着にはジョイントプライヤーが必要です。サイズに合わせて選んでください。
※ 使用可能外気温度は約70℃以下となります。
※ 最大使用圧力以下でご使用ください。
※ 使用温度域-30～+80℃まででご使用ください。
※ ご使用前にヒビや割れがないか確認し、異常があった場合は使用しないでください。
※ 強酸性のものには絶対に使用しないでください。
※ 本来の用途以外での使用はしないでください。

型番リスト

表示件数

型番

呼び

内径

(mm)

断面積

(cm2)

JANコード

トラスココード

最大使用圧力（液体）

(MPa)

最大使用圧力（空気）

(MPa)

流量

(L)

最小円弧直径

(mm)

質量(g)

RoHS?

最小発注数量

1/4	6.35	0.3	4989999356007	230-2977	0.21	0.35	16	67	60	10	1パック 7個入り
3/8	9.5	0.78	4989999356595	230-2985	0.17	0.27	24	82	80	10	1パック 7個入り
1/2	12.7	1.3	4989999356793	230-2993	0.14	0.21	30	90	110	10	1パック 7個入り
3/4	19.0	2.8	4989999357394	230-3001	0.07	0.14	72	135	130	10	1パック 5個入り

通常単価(税別) (税込単価)	通常出荷日

3,382円 ( 3,720円 )	1日目
3,564円 ( 3,920円 )	2日目
3,874円 ( 4,261円 )	1日目
4,811円 ( 5,292円 )	1日目

詳細情報

基本情報

基本情報

クーラントライナーのホースキット。　
【特長】
・材質はポリアセタール樹脂を使用。
・機械的強度、耐疲労性、寸法安定性、耐油、耐薬品性に優れた製品。
・使用温度域も-30～+80℃と広いのが特長。
・生産国：台湾。
・パーツ1個単位の接続／分割が可能で、自由自在に長さを調節し、思いのままのクーラント配管が可能。
・機械に取り付けた状態で自在に方向を変えることが可能。
・使用頻度の多い、組み合わせセット。
【用途】
・金属加工現場の個所の冷却や切削油の給油、給水用ホースとして使用。

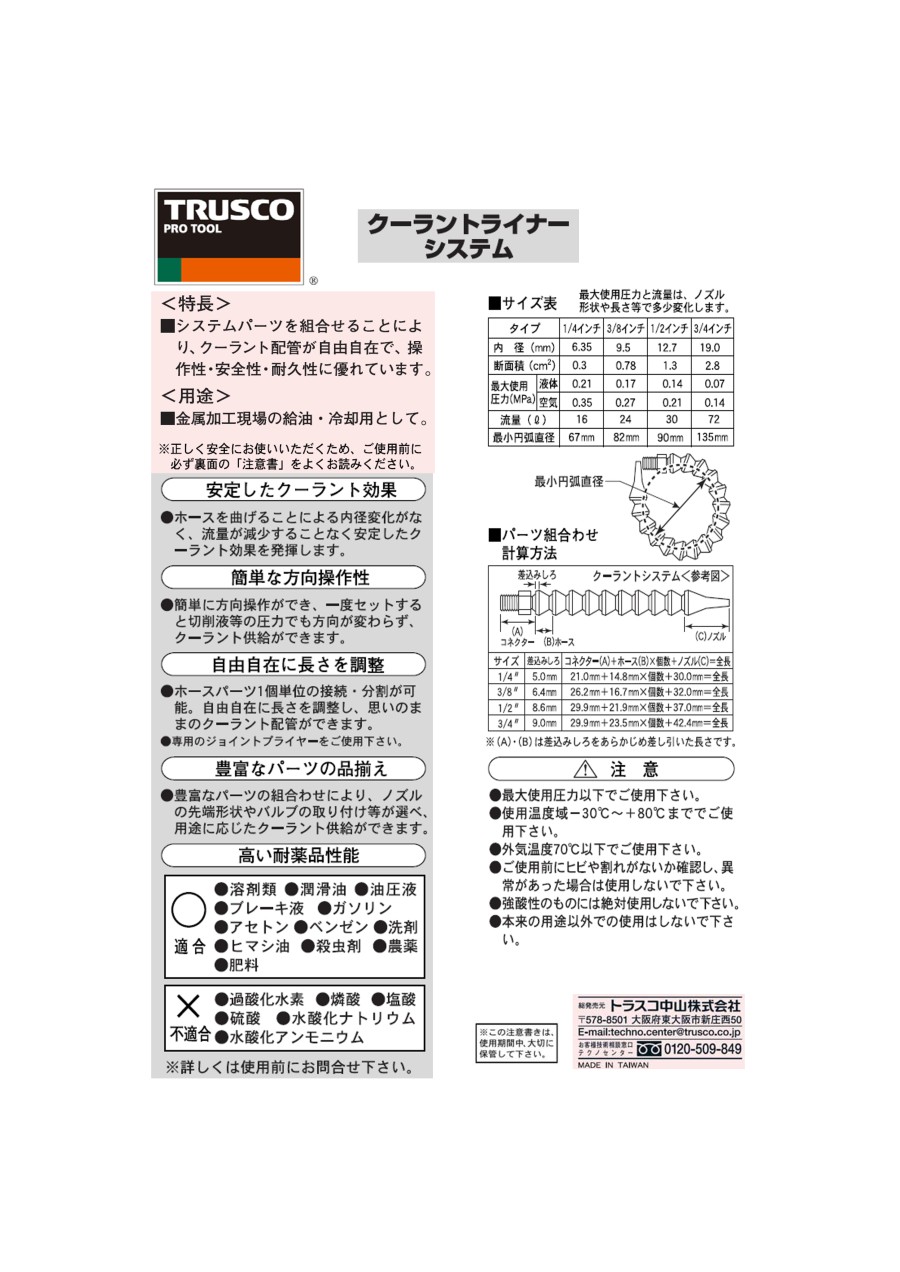

カタログ

取扱説明書

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
