ミラーラジアスエンドミル RNM-S形・RNM-T形
- 通常単価(税別)
- 24,982円～29,664円
- 税込単価
- 27,480円～32,630円
ミラーラジアスエンドミルRNM-S形、RNM-T形【特長】・有効2枚刃の高精度...
詳細情報を確認する- 取付け方法
- 柄付きタイプ
- 加工用途詳細
- ポケット加工/曲面加工/ヘリカル加工
ご注意
- カッタ本体には、チップは付属しておりません。
未確定：候補が2型番あります。
商品情報
ミラーラジアスエンドミル RNM-S形、RNM-T形の仕様
ミラーラジアスエンドミル RNM-S形、RNM-T形 イメージ
ミラーラジアスエンドミル RNM-S形、RNM-T形の寸法
寸法図
| 形番 | 寸法（mm） | 部品 | Fig. | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φDc | L | l1 | l2 | φD1 | φDs | θk° | θn° テーパ角 | 対応チップ | クランプねじ | レンチ | ||
| RNMM-080053T-S12 | 8 | 110 | 18.5 | 53 | 7.2 | 12 | 2°10’ | 2°30’ | RNM-080... | FSW-2506H | A-07 | 1 |
| RNML-080075T-S12 | 140 | 18.5 | 75 | 1°32’ | 2° | |||||||
| RNMM-100053T-S12 | 10 | 110 | 21 | 53 | 9 | 12 | 1°5’ | 2° | RNM-100... | FSW-3007H | A-08 | 1 |
| RNML-100075T-S12 | 140 | 21 | 75 | 0°46’ | 1° | |||||||
| RNMM-120053S-S12 | 12 | 110 | - | 53 | 11 | 12 | - | - | RNM-120... RNM-130... | FSW-3509H | A-10 | 2 |
| RNML-120095T-S16 | 160 | 22 | 95 | 16 | 1°12’ | 1°15’ | 1 | |||||
| RNMM-160070S-S16 | 16 | 140 | - | 70 | 15 | 16 | - | - | RNM-160... RNM-170... | FSW-4013H | A-15 | 2 |
| RNMM-160090S-S16 | 160 | - | 90 | - | - | |||||||
| RNML-160100S-S16 | 200 | - | 100 | - | - | |||||||
| RNMM-200075S-S20 | 20 | 141 | - | 75 | 19 | 20 | - | - | RNM-200... RNM-210... | FSW-5016H | A-20W | 2 |
| RNMM-200105S-S20 | 180 | - | 105 | - | - | |||||||
| RNML-200125S-S20 | 250 | - | 125 | - | - | |||||||
| RNMM-250090S-S25 | 25 | 166 | - | 90 | 24 | 25 | - | - | RNM-250... RNM-260... | FSW-6020 | A-30 | 2 |
| RNMM-250140S-S25 | 220 | - | 140 | - | - | |||||||
| RNML-250150S-S25 | 300 | - | 150 | - | - | |||||||
| RNMM-300106S-S32 | 30 | 186 | - | 106 | 29 | 32 | - | - | RNM-300... | FSW-8025 | A-40 | 2 |
| RNMM-300140S-S32 | 220 | - | 140 | - | - | |||||||
| RNMM-320106S-S32 | 32 | 186 | - | 106 | 31 | 32 | - | - | RNM-320... | FSW-8025 | A-40 | 2 |
| RNMM-320140S-S32 | 220 | - | 140 | - | - | |||||||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
24,982円 ( 27,480円 ) | 3日目 |
29,664円 ( 32,630円 ) | 3日目 |
詳細情報
基本情報
ミラーラジアスエンドミルRNM-S形、RNM-T形
【特長】
・有効2枚刃の高精度刃先交換式エンドミル
・高精度で強固なクランプシステム
・底刃振れ精度が抜群
・高精度仕上げ加工を実現
・チップセットに表裏はありません。
【用途】
・仕上げ・高送り形状加工用
ご注意
- カッタ本体には、チップは付属しておりません。

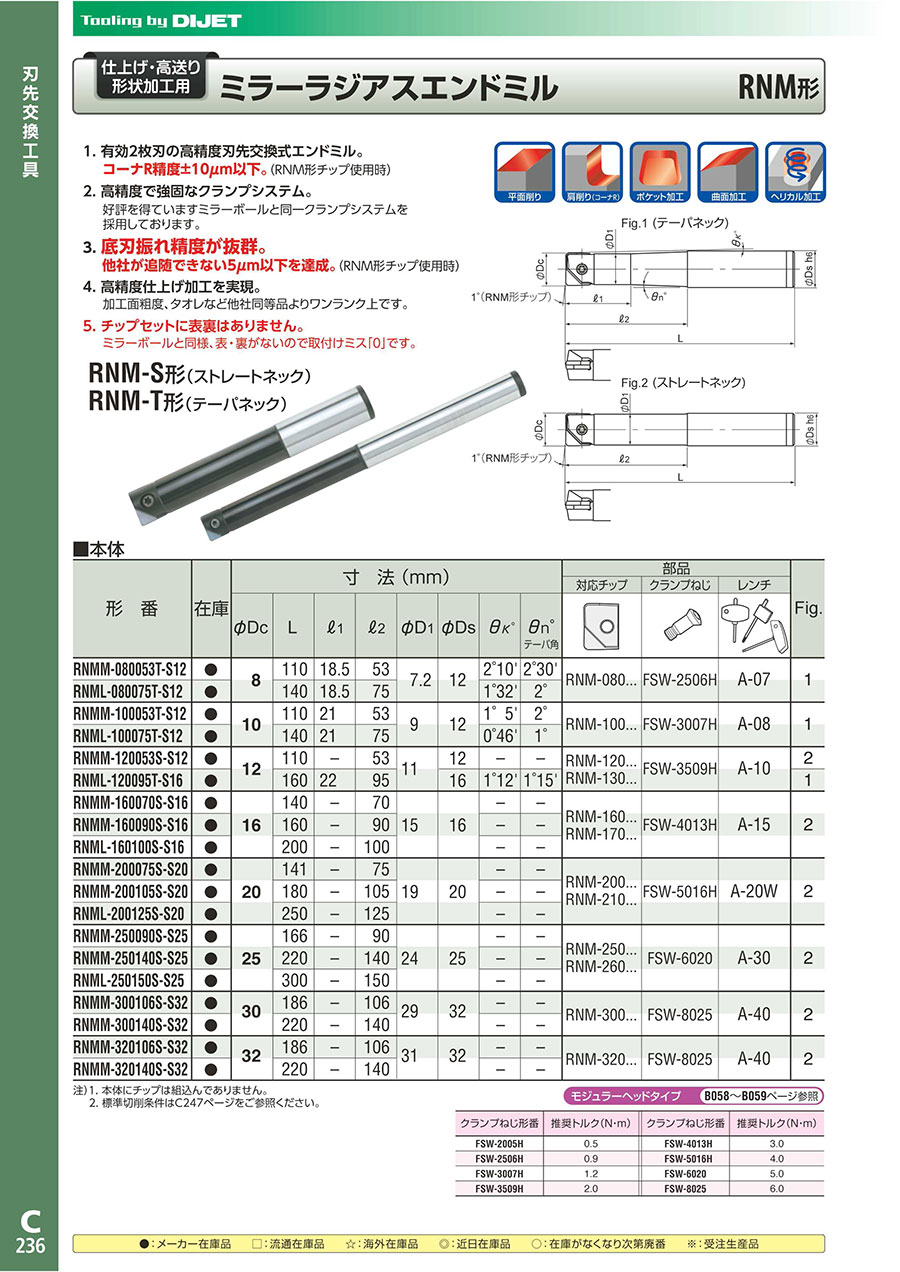

カタログ
