ダイジェット

バックドラフト DBD形

カタログ |

通常単価(税別): 38,982円～48,892円

税込単価: 42,880円～53,781円

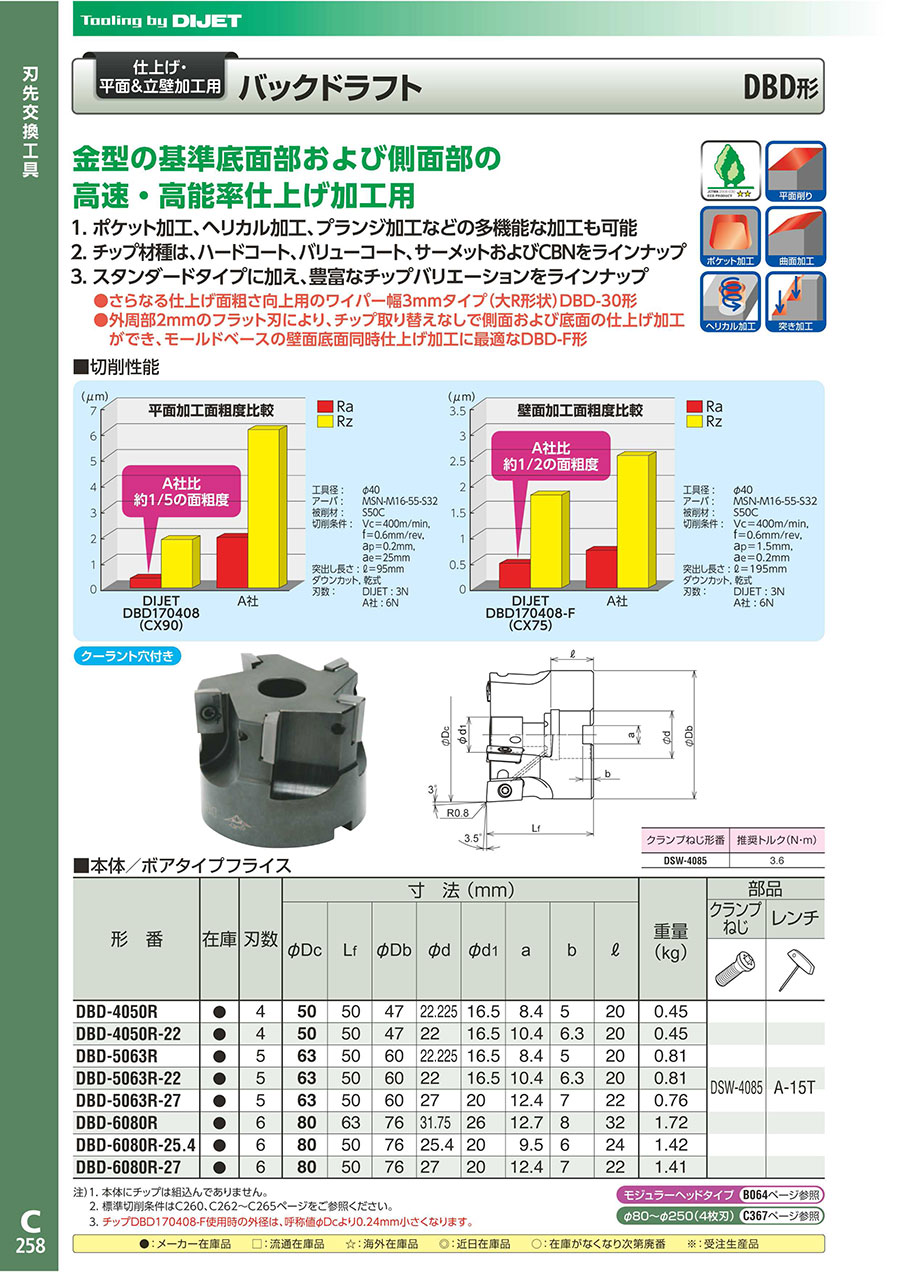

バックドラフトDBD形【特長】・金型の基準底面部および側面部の高速・高能率仕上...

加工用途
平面 / 溝 / 突っ込み(Z送り) / バーチカル
寸法Lf (mm)
50
対応チップ
DBD170408(JC8015、JBN500、CX90)/DBD170408-30(JC8003、CX75)/DBD170408-F(JC8003、CX75)
加工用途詳細
ポケット加工/曲面加工/ヘリカル加工/突き加工
適用部品クランプねじ
DSW-4085
適用部品レンチ
A-15T

ご注意

カッタ本体には、チップは付属しておりません。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

バックドラフト DBD形の仕様

本体／ボアタイプフライスイメージ

本体／シャンクタイプフライスイメージ

バックドラフト DBD形の寸法例

本体／ボアタイプフライスの寸法図

本体／シャンクタイプフライスの寸法図

本体／ボアタイプフライス

形番	刃数	寸法（mm）								重量（kg）	部品
形番	刃数	φDc	Lf	φDb	φd	φd1	a	b	l	重量（kg）	クランプねじ	レンチ
DBD-4050R	4	50	50	47	22.225	16.5	8.4	5	20	0.45	DSW-4085	A-15T
DBD-4050R-22	4	50	50	47	22	16.5	10.4	6.3	20	0.45
DBD-5063R	5	63	50	60	22.225	16.5	8.4	5	20	0.81
DBD-5063R-22	5	63	50	60	22	16.5	10.4	6.3	20	0.81
DBD-5063R-27	5	63	50	60	27	20	12.4	7	22	0.76
DBD-6080R	6	80	63	76	31.75	26	12.7	8	32	1.72
DBD-6080R-25.4	6	80	50	76	25.4	20	9.5	6	24	1.42
DBD-6080R-27	6	80	50	76	27	20	12.4	7	22	1.41

本体／シャンクタイプフライス

形番	刃数	寸法（mm）				重量（kg）	部品
形番	刃数	φDc	L_f	L	φDs	重量（kg）	クランプねじ	レンチ
DBD-3040-50-S32	3	40	50	150	32	0.91	DSW-4085	A-15T
DBD-3040-50L-S32	3	40	50	250	32	1.50	DSW-4085	A-15T
