ダイジェット

スーパーエンドチッパーSEC形対応チップ

カタログ |

通常単価(税別): 1,369円～1,706円

税込単価: 1,506円～1,877円

スーパーエンドチッパーSEC形対応チップ【特長】・高能率加工に適している。・ア...

形状（型番頭文字）
その他
逃げ角
P(11°）
利用可能コーナー数
2
材質
PVDコーティング
加工用途
多機能加工用
特長
アルミ用ポリッシュチップ拡張

未確定：候補が13型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

スーパーエンドチッパーSEC形対応チップの仕様

スーパーエンドチッパーSEC形対応チップイメージ

スーパーエンドチッパーSEC形対応チップの寸法

寸法図

形番	PVDコーティング		超硬合金	寸法（mm）					Fig.
形番	JC5015	JC5040	FZ15	A	B	T	α°	rε	Fig.
ZPMT160420L	●	●	-	16.45	9.525	4.76	11	2.0	1
ZPMT160420LP	-	-	●	16.45	9.525	4.76	11	2.0	1
ZPMT160430L	●	●	-	16.45	9.525	4.76	11	3.0	1
ZPMT160430LP	-	-	●	16.45	9.525	4.76	11	3.0	1
ZPMT160432L	●	●	-	16.45	9.525	4.76	11	3.2	1
ZPMT160432LP	-	-	●	16.45	9.525	4.76	11	3.2	1

型番リスト

表示件数

型番

被削材

寸法/A

(mm)

寸法/T

(mm)

寸法/B

(mm)

寸法/ｒε

(mm)

材種

詳細タイプ

最小発注数量

鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	16.45	4.76	9.525	2	JC5015	先端刃	10個
鋼	16.45	4.76	9.525	3	JC5040	先端刃	10個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	17	5.56	11	0.8	JC5015	外周刃	10個
鋼	17	5.56	11	0.8	JC5040	外周刃	10個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	17	5.56	11	1.6	JC5015	外周刃	10個
鋼	17	5.56	11	2	JC5040	外周刃	10個
鋼	17	5.56	11	3	JC5040	外周刃	10個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	18	5.56	11	0.8	JC5015	先端刃	10個
鋼	18	5.56	11	0.8	JC5040	先端刃	10個
鋼	18	5.56	11	3	JC5040	先端刃	10個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	20.4	5.56	11	0.8	JC5015	先端刃	10個
鋼	20.4	5.56	11	0.8	JC5040	先端刃	10個
鋼 / ステンレス鋼 / 鋳鉄 / 耐熱合金、チタン合金 / 高硬度材	20.4	5.56	11	1.6	JC5015	先端刃	10個

通常単価(税別) (税込単価)	通常出荷日

1,369円 ( 1,506円 )	1日目
1,369円 ( 1,506円 )	1日目
1,475円 ( 1,623円 )	1日目
1,475円 ( 1,623円 )	1日目
1,475円 ( 1,623円 )	1日目
1,475円 ( 1,623円 )	在庫品1日目当日出荷可能
1,475円 ( 1,623円 )	2日目
1,599円 ( 1,759円 )	1日目
1,599円 ( 1,759円 )	2日目
1,599円 ( 1,759円 )	1日目
1,706円 ( 1,877円 )	2日目
1,706円 ( 1,877円 )	1日目
1,706円 ( 1,877円 )	1日目

詳細情報

基本情報

基本情報

スーパーエンドチッパーSEC形対応チップ
【特長】
・高能率加工に適している。
・アルミ用ポリッシュチップ拡張
【用途】
・多機能加工用

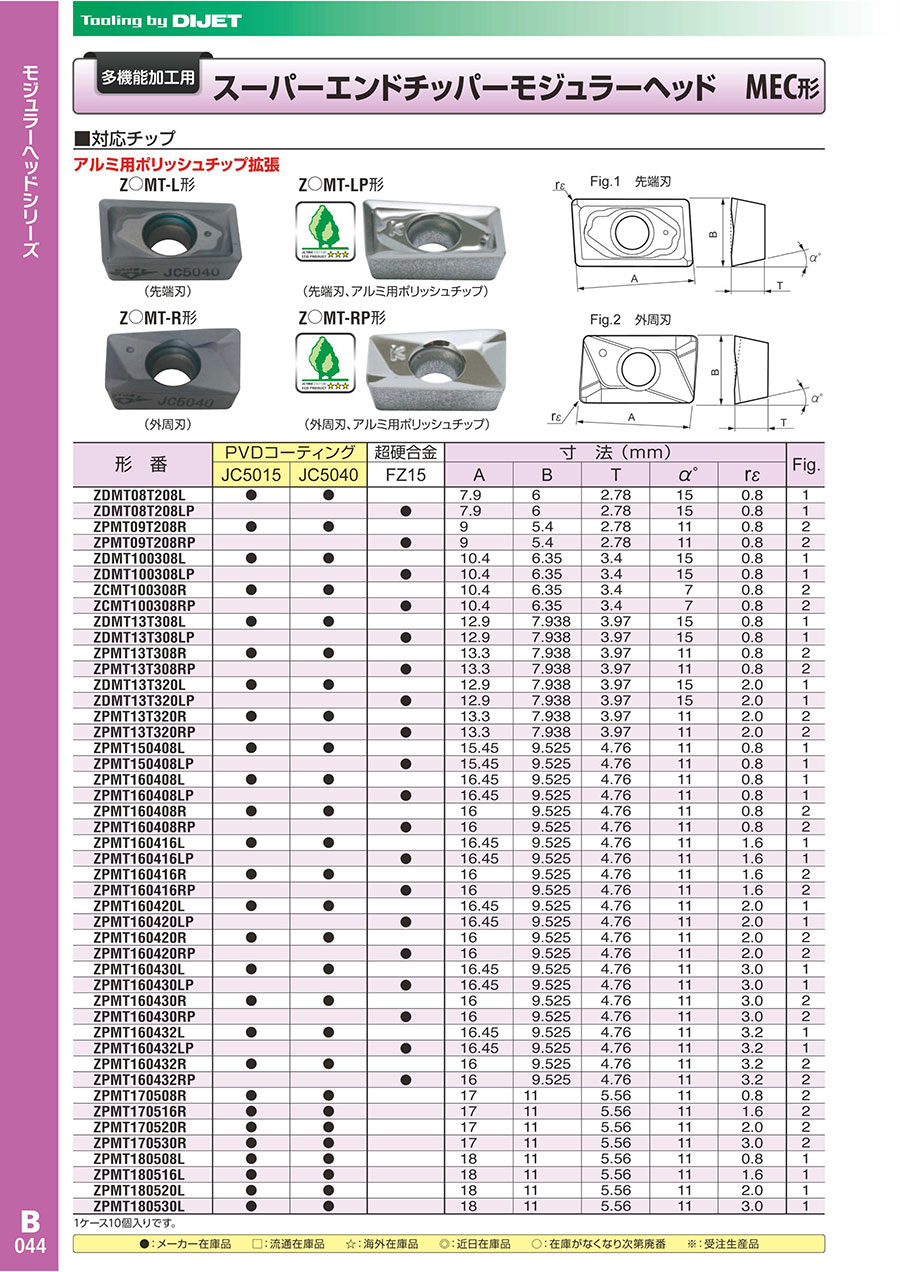

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
