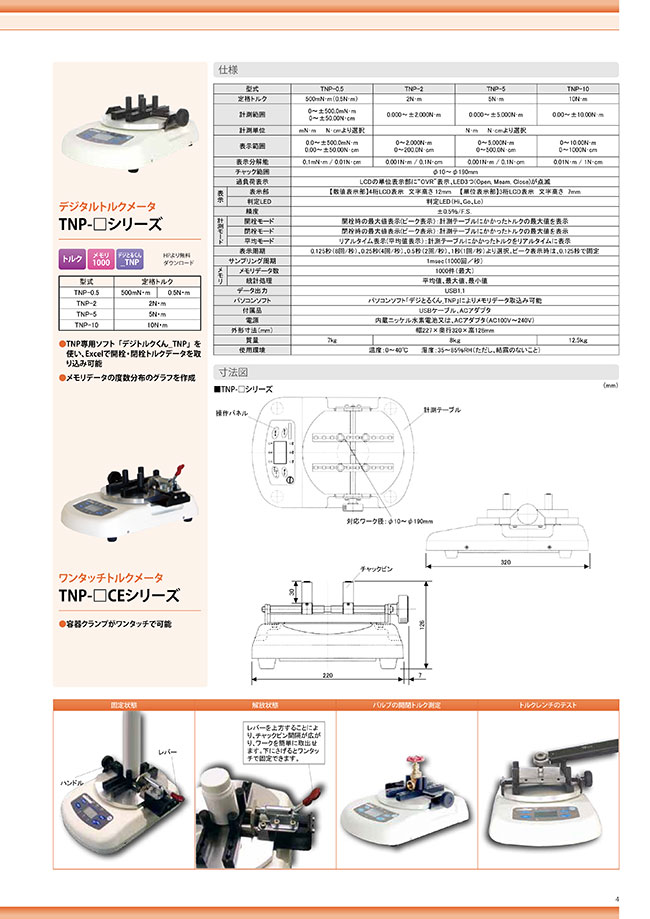

デジタルトルクメータ TNPシリーズ
製品特長・仕様
| 型番 | TNP-0.5 | TNP-2 | TNP-5 | TNP-10 | |
|---|---|---|---|---|---|
| 定格トルク | 500mN・m（0.5N・m） | 2N・m | 5N・m | 10N・m | |
| 計測範囲 | 0～±500.0mN・m 0～±50.00N・cm | 0.000～±2.000N・m | 0.000～±5.000N・m | 0.00～±10.00N・m | |
| 計測単位 | mN・m N・cmより選択 | N・m N・cmより選択 | |||
| 表示範囲 | 0.0～±500.0mN・m 0.00～±50.00N・cm | 0～2.000N・m 0～200.0N・cm | 0～5.000N・m 0～500.0N・cm | 0～10.00N・m 0～1000N・cm | |
| 表示分解能 | 0.1mN・m/0.01N・cm | 0.001N・m/0.1N・cm | 0.001N・m/0.1N・cm | 0.01N・m/1N・cm | |
| チャック範囲 | φ10～φ190mm | ||||
| 過負荷表示 | LCDの単位表示部に"OVR"表示、LED3つ（Open,Meam,Close）が点滅 | ||||
| 表示 | 表示部 | 【数値表示部】4桁LCD表示 文字高さ 12mm 【単位表示部】3桁LCD表示 文字高さ 7mm | |||
| 判定LED | 判定LED（Hi、Go、Lo） | ||||
| 精度 | ±0.5%/F.S. | ||||
| 計測モード | 開栓モード | 開栓時の最大値表示（ピーク表示）:計測テーブルにかかったトルクの最大値を表示 | |||
| 閉栓モード | 閉栓時の最大値表示（ピーク表示）:計測テーブルにかかったトルクの最大値を表示 | ||||
| 平均モード | リアルタイム表示（平均値表示）:計測テーブルにかかったトルクをリアルタイムに表示 | ||||
| 表示周期 | 0.125秒（8回/秒）、0.25秒（4回/秒）、0.5秒（2回/秒）、1秒（1回/秒）より選択。ピーク表示時は、0.125秒で固定 | ||||
| サンプリング周期 | 1msec（1000回/秒） | ||||
| メモリ | メモリデータ数 | 1000件（最大） | |||
| 統計処理 | 平均値、最大値、最小値 | ||||
| データ出力 | USB1.1 | ||||
| パソコンソフト | パソコンソフト「デジとるくん_TNP」によりメモリデータ取込み可能 | ||||
| 付属品 | USBケーブル、ACアダプタ | ||||
| 電源 | 内蔵ニッケル水素電池又は、ACアダプタ（AC100V～240V） | ||||
| 外形寸法（mm） | 幅227×奥行320×高126mm | ||||
| 質量 | 7kg | 8kg | 12.5kg | ||
| 使用環境 | 温度:0～40℃ 湿度:35～85%RH（ただし、結露のないこと） | ||||
外形図
使用方法・使用事例
使用方法
使用事例
バルブの開閉トルク測定
トルクレンチのテスト
TNP-2の仕様・寸法情報
絞り込み条件
測定可能機器
- トルクレンチ
精度(%)
- ±0.5
チャック可能径(mm)
- 10～190
トラスココード
- 838-4880
- 838-4879
- 838-4878
- 838-4877
タイプ
- BL-80-30
- BS2-80TS
- TNP
出荷日
- すべて
- 4日以内
詳細情報
基本情報
【特長】
・高精度・高機能。
・化粧品や医薬品、飲料など各種容器のキャップやフタ、ネジの開栓、閉栓トルクの計測からバルブなどの締付力まで高精度に計測。
・高さは126mm。A4サイズのスペースがあれば計測できるコンパクト設計。
・簡単なワークの設置。チャックピンを移動してノブを回すだけで簡単に設置できます。
・USB通信・判定機能・メモリ機能搭載。USBによりパソコンデータを取り込み、管理ができます。
・Excelにデータ取り込み可能。計測データをExcelに取込み、取り込んだデータの度数分布グラフを作成します。
