カノン ロングジョウノギス LSM
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 48,392円～143,622円
- 税込単価
- 53,231円～157,984円
球体・パイプ等の直径測定に最適なロングジョウノギス。【特長】・大口径のパイプ等...
詳細情報を確認するご注意
- 最大許容誤差 EMPEは外測測定に適用される指示誤差（部分接触面測定誤差）、最大許容誤差 SMPEは外側測定面以外の測定面が使用されている場合の内側測定や深さ測定などの指示誤差（スケールシフト誤差）を表しています。
型番
製品特長・仕様
製品の基本仕様・特長
| 型番 | 測定長 | ジョウ長さ | 最小読取値 | 器差 | 質量 | A | B | C | D | E | F | G | H | I | J | K |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LSM15×80 | 150 | 80 | 0.05 [39mmを 20等分] | ±0.07 | 160g | 295 | 80 | 50 | 22 | 20 | 10 | 20 | 95 | 4 | 8 | 105.5 |
| LSM20×110 | 200 | 110 | 220g | 345 | 110 | 70 | 135.5 | |||||||||
| LSM30×170 | 300 | 170 | ±0.08 | 440g | 445 | 170 | 120 | 195.5 | ||||||||
| LSM45×230 | 450 | 230 | ±0.10 | 1.23kg | 630 | 230 | 150 | - | 25 | - | 25 | - | 6 | 12.5 | 255 | |
| LSM60×320 | 600 | 320 | ±0.11 | 3.2kg | 825 | 320 | 200 | - | 32 | - | 32 | - | 8 | 15 | 352 |
LSM45・60には内側用ジョウは付いておりません。

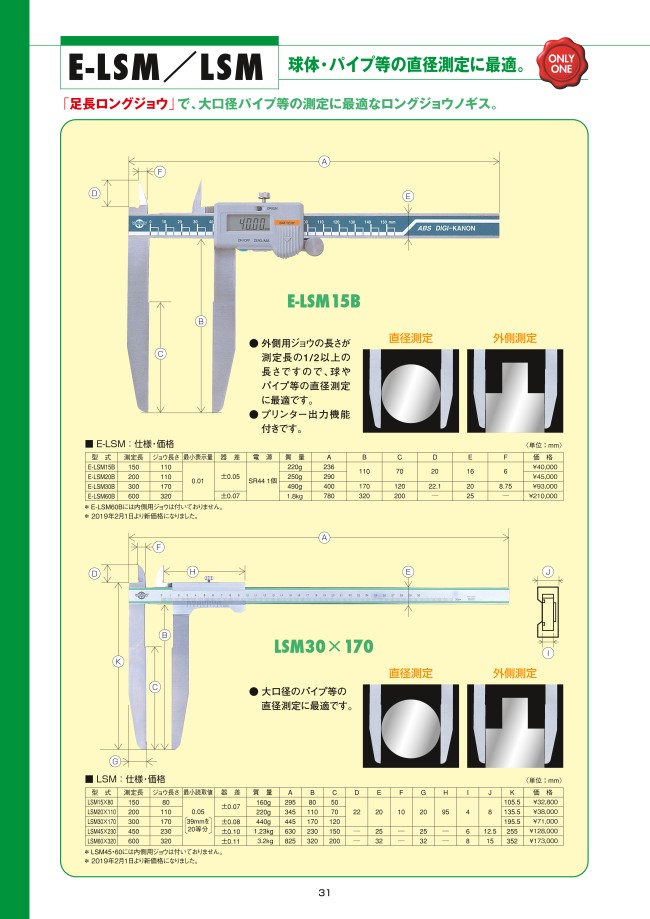

外形図
使用方法・使用事例
使用事例
直径測定
外側測定
絞り込み条件：3 項目の仕様が未選択です
最大測定長(mm)
- 200
- 300
- 450
- 600
最大許容誤差 EMPE(mm)
- 0.07
- 0.08
- 0.10
- 0.15
最大許容誤差 SMPE(mm)
- 0.10
出荷日
- すべて
- 当日出荷可能
- 2日以内
- 3日以内
詳細情報
基本情報
球体・パイプ等の直径測定に最適なロングジョウノギス。
【特長】
・大口径のパイプ等の直径測定に最適です。
・外側用ジョウの長さが測定長の1/2以上の長さ。
【用途】
・パイルの径測定。
ノギス一覧 ロングジョウノギスの一覧 ノギスの使い方を見る
ご注意
- 最大許容誤差 EMPEは外測測定に適用される指示誤差（部分接触面測定誤差）、最大許容誤差 SMPEは外側測定面以外の測定面が使用されている場合の内側測定や深さ測定などの指示誤差（スケールシフト誤差）を表しています。
