カノン 小径穴用丸穴ピッチノギス RM-S15
ご注意
- 最大許容誤差 EMPEは外測測定に適用される指示誤差（部分接触面測定誤差）、最大許容誤差 SMPEは外側測定面以外の測定面が使用されている場合の内側測定や深さ測定などの指示誤差（スケールシフト誤差）を表しています。
丸穴ピッチノギス RM-Sの仕様
丸穴ピッチノギス RM-S イメージ
- 丸穴のピッチ測定が可能
- 端面から穴の測定が可能
丸穴ピッチノギス RM-Sの寸法

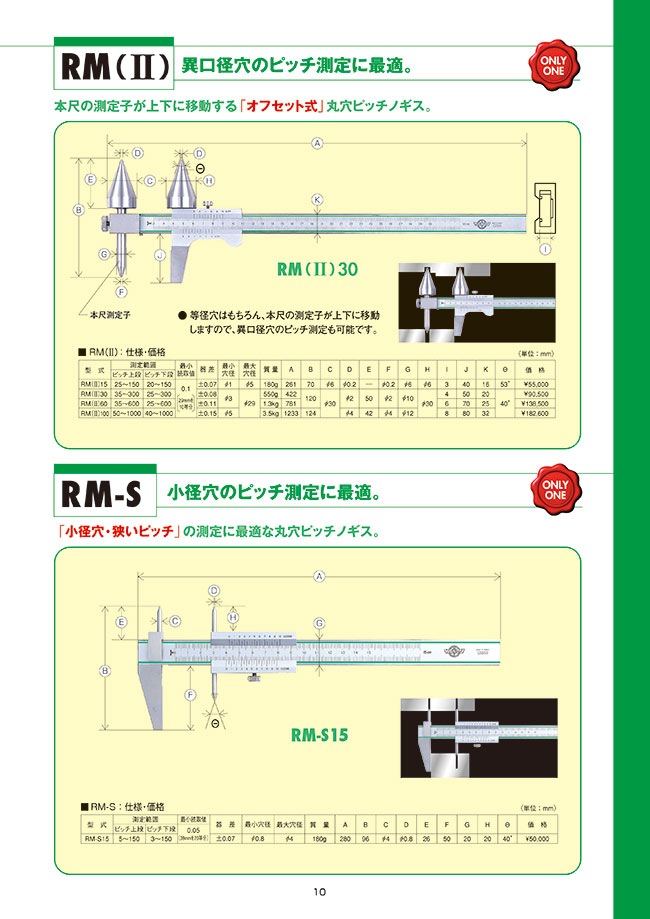

丸穴ピッチノギス RM-Sの寸法図
（単位：mm）
| 型式 | 測定範囲 | 最小読取値 | 器差 | 最小穴径 | 最大穴径 | 質量 | A | B | C | D | E | F | G | H | θ | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ピッチ上段 | ピッチ下段 | |||||||||||||||
| RM-S15 | 5～150 | 3～150 | 0.05 〔39mmを20等分〕 | ±0.07 | φ0.8 （直径0.8mm） | φ4 （直径4mm） | 180g | 280 | 96 | φ4（直径4mm） | φ0.8（直径0.8mm） | 26 | 50 | 20 | 20 | 40° |
Loading...
RM-S15の仕様・寸法情報
種類
穴ピッチノギス
表示方式
アナログ（バーニヤ）
最大測定長(mm)
150
最小読取値(mm)
0.05
校正証明書
なし
ソーラーパネル
なし
デプスバー
なし
測定データ出力端子
なし
右勝手・左勝手
右勝手
最大許容誤差 SMPE(mm)
0.07
トラスココード
808-6534
重量(g)
180
防水機能
無
Ａ(mm)
280
Ｂ(mm)
96
C(mm)
φ4
D(mm)
φ0.8
E(mm)
26
F(mm)
50
G(mm)
20
H(mm)
20
Θ
40ﾟ
最小穴径(mm)
0.8
最大穴径(mm)
4
絞り込み条件
出荷日
- すべて
- 18日以内
詳細情報
基本情報
小径穴用丸穴ピッチノギス。
【特長】
・小径の穴ピッチノギス。
・測定長は150mm。
【用途】
・鉄材、木材、プラスチック素材、あらゆる材質の加工品の小径穴ピッチの測定に最適。
ノギス一覧 穴ピッチノギスの一覧 ノギスの使い方を見る
ご注意
- 最大許容誤差 EMPEは外測測定に適用される指示誤差（部分接触面測定誤差）、最大許容誤差 SMPEは外側測定面以外の測定面が使用されている場合の内側測定や深さ測定などの指示誤差（スケールシフト誤差）を表しています。
