ツール用品技術窓口
カノン 丸穴ピッチノギス RM-2
- 通常単価(税別)
- 61,708円～188,915円
- 税込単価
- 67,879円～207,807円
通常出荷日：3日目
異口径穴のピッチ測定も可能な、丸穴ピッチノギス。【特長】・異口径穴のピッチ測定に最適。・本尺の測定子が...
詳細を確認ご注意
- 最大許容誤差 EMPEは外測測定に適用される指示誤差（部分接触面測定誤差）、最大許容誤差 SMPEは外側測定面以外の測定面が使用されている場合の内側測定や深さ測定などの指示誤差（スケールシフト誤差）を表しています。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
異口径穴のピッチ測定に最適な丸穴ピッチノギス（RM（2））

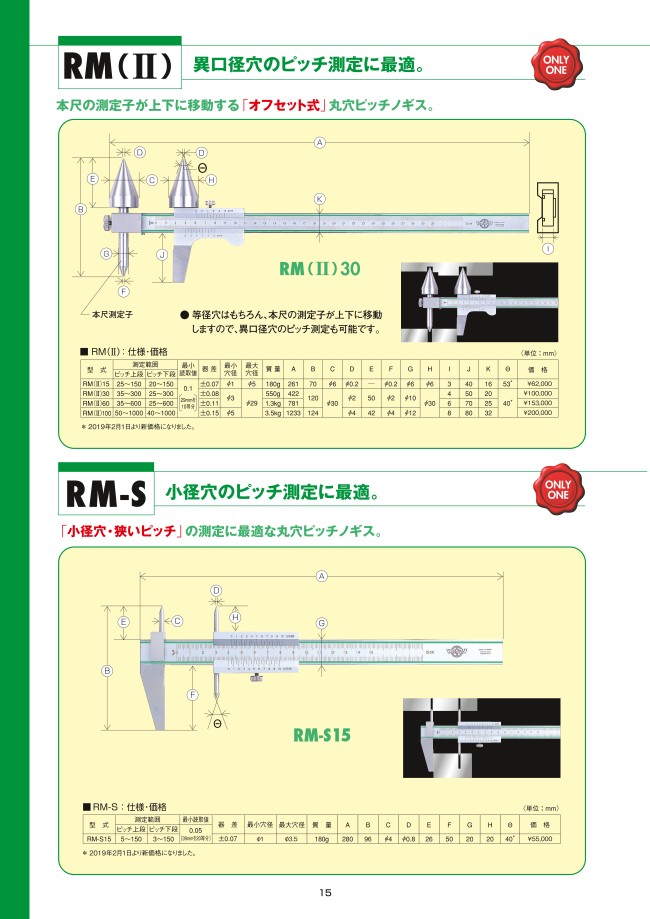

寸法図
| 型式 | 測定範囲 | 最小 読取値 | 器差 | 最小 穴径 | 最大 穴径 | 質量 | A | B | C | D | E | F | G | H | I | J | K | θ | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ピッチ上段 | ピッチ下段 | ||||||||||||||||||
| RM（II）15 | 25～150 | 20～150 | 0.1 [29mmを 10等分] | ±0.07 | φ1 | φ5 | 180g | 261 | 70 | φ6 | φ0.2 | - | φ0.2 | φ6 | φ6 | 3 | 40 | 16 | 53° |
| RM（II）30 | 35～300 | 25～300 | ±0.08 | φ3 | φ29 | 550g | 422 | 120 | φ30 | φ2 | 50 | φ2 | φ10 | φ30 | 4 | 50 | 20 | 40° | |
| RM（II）60 | 35～600 | 25～600 | ±0.11 | 1.3kg | 781 | 6 | 70 | 25 | |||||||||||
| RM（II）100 | 50～1000 | 40～1000 | ±0.15 | φ5 | 3.5kg | 1233 | 124 | φ4 | 42 | φ4 | φ12 | 8 | 80 | 32 | |||||
単位：mm
使用例
絞り込み条件：3 項目の仕様が未選択です
最大測定長(mm)
- 150
- 300
- 600
- 1000
最大許容誤差 SMPE(mm)
- 0.07
- 0.08
- 0.11
- 0.15
トラスココード
- 808-6716
- 808-6715
- 808-6714
- 808-6533
出荷日
- すべて
- 3日以内
詳細情報
基本情報
異口径穴のピッチ測定も可能な、丸穴ピッチノギス。
【特長】
・異口径穴のピッチ測定に最適。
・本尺の測定子が上下に移動する「オフセット式」丸穴ピッチノギス。
・等径穴はもちろん、本尺の測定子が上下に移動しますので、異口径穴のピッチ測定も可能です。
・本尺の測定子が上下にオフセットするため、段差のある穴ピッチも測定できる。
【用途】
・板金加工品、建築住宅。
ノギス一覧 穴ピッチノギスの一覧 ノギスの使い方を見る
ご注意
- 最大許容誤差 EMPEは外測測定に適用される指示誤差（部分接触面測定誤差）、最大許容誤差 SMPEは外側測定面以外の測定面が使用されている場合の内側測定や深さ測定などの指示誤差（スケールシフト誤差）を表しています。
商品担当おすすめ
中村製作所
カノン 丸穴ピッチノギス E-RM-J
カノン 丸穴ピッチノギス RM-2のレビュー
穴ピッチの測定
5
5.02023/07/26
細いタイプがついてるので、奥まった穴の測定などこれでないと測れないときがありました。助かりました。
0人が参考にしています。
部品の穴ピッチ測定
5
5.02023/05/17
先端の測定子の高さが変わるので段付きのある穴ピッチも測定できます。カノンは大きい穴径も測定できるので大変助かります。
0人が参考にしています。
