カノン丸穴ピッチノギス RM-DX

Name: カノン 丸穴ピッチノギス RM-DX
Brand: 中村製作所
SKU: 223005159995
Rating: 4.7 (4 reviews)

通常単価(税別): 50,564円～141,821円特別価格

税込単価: 55,620円～156,003円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～3日目一部当日出荷可能

2つの測定が可能、多機能な丸穴ピッチノギス。【特長】・「等径穴二点間」のピッチ、端面から穴までのピッチ...

詳細を確認

4.74.7

お得なエコノミーシリーズで消耗品もコストダウン！

ミスミ

【エコノミーシリーズ】ポリエステル手袋（手のひらPUコーティング）

通常価格(税別)： 620円 (税込価格：682円)

通常出荷日：在庫品1日目

種類
穴ピッチノギス
表示方式
アナログ（バーニヤ）
最小読取値 (mm)
0.05
校正証明書
なし
ソーラーパネル
なし
デプスバー
なし
測定データ出力端子
なし
右勝手・左勝手
右勝手
防水機能
無
Θ
40ﾟ

ご注意

最大許容誤差 EMPEは外測測定に適用される指示誤差（部分接触面測定誤差）、最大許容誤差 SMPEは外側測定面以外の測定面が使用されている場合の内側測定や深さ測定などの指示誤差（スケールシフト誤差）を表しています。

未確定 5 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

製品特長・仕様

製品の基本仕様・特長

単位：mm

型番	測定範囲		最小読取値	器差	最小穴径	最大穴径	質量	A	B	C	D	E	F	G	H	I	θ
型番	ピッチ上段	ピッチ下段	最小読取値	器差	最小穴径	最大穴径	質量	A	B	C	D	E	F	G	H	I	θ
RM15DX	17～150	9～150	0.05 [39mmを 20等分]	±0.07	φ3	φ15	400g	280	50	20	φ16	φ1.9	34	31	76	4	40°
RM20DX	17～200	9～200		±0.07			430g	330
RM30DX	17～300	9～300		±0.08			500g	410
RM60DX	17～600	9～600		±0.11			1.16kg	780	85	25			69		116	6
RM100DX	21～1000	11～1000		±0.15	φ5	φ19	3.15kg	1200	90	32	φ20	φ4	67	35	129	8

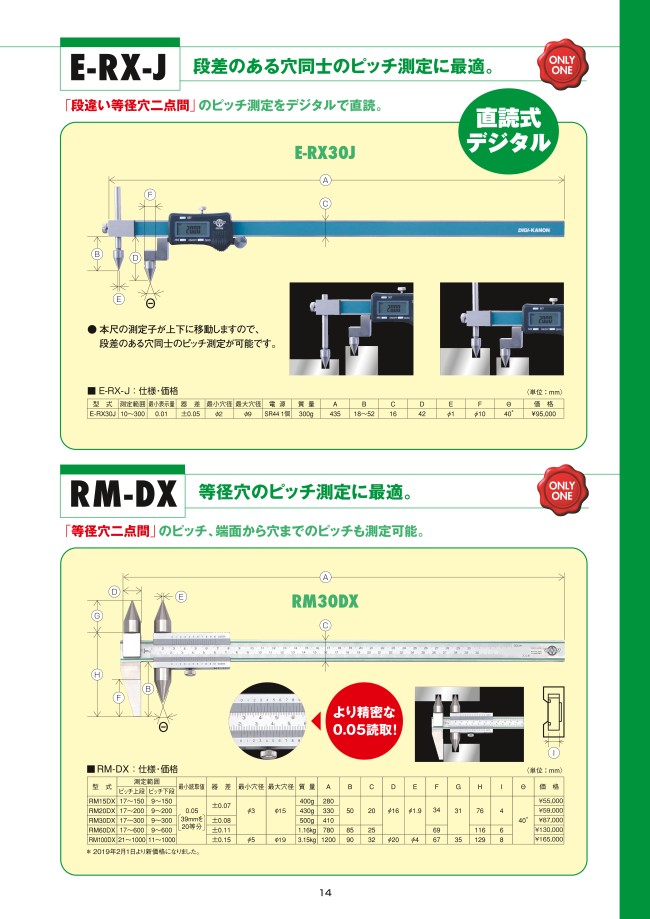

外形図

使用方法・使用事例

使用事例

商品TOP

カタログ (見開き版)

絞り込み条件：3 項目の仕様が未選択です

最大測定長(mm)
- 150
- 200
- 300
- 600
- 1000
最大許容誤差 SMPE(mm)
- 0.07
- 0.08
- 0.11
- 0.15
トラスココード
- 331-9407
- 331-9393
- 331-9385
- 331-9377
- 331-9369
出荷日
すべて
当日出荷可能
3日以内

型番リスト

表示件数

型番

最大測定長

(mm)

最大許容誤差 SMPE

(mm)

トラスココード

重量

(g)

Ａ

(mm)

Ｂ

(mm)

最小穴径

(mm)

最大穴径

(mm)

最小発注数量

150	0.07	331-9377	400	280	50	20	φ16	φ1.9	34	31	76	4	3	16	1個
200	0.07	331-9385	430	330	50	20	φ16	φ1.9	34	31	76	4	3	16	1個
300	0.08	331-9393	500	410	50	20	φ16	φ1.9	34	31	76	4	3	16	1個
600	0.11	331-9407	1160	780	85	25	φ16	φ1.9	69	31	116	6	3	16	1個
1000	0.15	331-9369	3150	1200	90	32	φ20	φ4	67	35	129	8	5	20	1個

通常単価(税別) (税込単価)	通常出荷日

50,564円 ( 55,620円 )	3日目
52,965円 ( 58,262円 )	在庫品1日目当日出荷可能
87,993円73,324円 ( 80,656円 )	3日目
137,530円119,307円 ( 131,238円 )	3日目
141,821円 ( 156,003円 )	3日目

詳細情報

基本情報

2つの測定が可能、多機能な丸穴ピッチノギス。
【特長】
・「等径穴二点間」のピッチ、端面から穴までのピッチも測定可能。
・上下2本の本尺側溝が、目盛面の乱反射作用を軽減。
・さらに側溝には目に負担の少ない緑色を採用。
【用途】
・板金加工品・建築住宅。

ノギス一覧穴ピッチノギスの一覧ノギスの使い方を見る

ご注意

最大許容誤差 EMPEは外測測定に適用される指示誤差（部分接触面測定誤差）、最大許容誤差 SMPEは外側測定面以外の測定面が使用されている場合の内側測定や深さ測定などの指示誤差（スケールシフト誤差）を表しています。

商品担当おすすめ

中村製作所
カノン丸穴ピッチノギス E-RM-J
中村製作所
カノンピタノギス E-PITA
フラットヘッドでどんなコーナーからもラクラク測定。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
