カノン 丸穴ピッチノギス E-RM-J
- 通常単価(税別)
- 66,937円～92,813円特別価格
- 税込単価
- 73,631円～102,094円特別価格
2つの測定が可能。多機能な丸穴ピッチノギス。【特長】・穴と穴のピッチも、端面から穴までのピッチも「1本...
詳細を確認
ご注意
- 最大許容誤差 EMPEは外測測定に適用される指示誤差（部分接触面測定誤差）、最大許容誤差 SMPEは外側測定面以外の測定面が使用されている場合の内側測定や深さ測定などの指示誤差（スケールシフト誤差）を表しています。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
製品特長・仕様
製品の基本仕様・特長
【概要】
- この商品は等径穴のセンターピッチ間ならび端面から穴中心間を測定するデジタルノギスです。
【特長】
- 直読式なので、基準ゲージを使用することなく、表示値＝測定値として読取やすい。
【用途】
- 穴あけ加工後の寸法測定に円錐測定子を当てて安定した測定ができます。
【機能】
- 本機は上段オフセット値（15.00mm）と下段オフセット値（7.50mm）をセットすることにより、測定したピッチ寸法が実寸で表示されるので、従来品のような表示値に加減計算をする手間が省ける。
上下オフセット値15.00mm
下段オフセット値7.50mm
【仕様】
| 型番 | 測定範囲 | 最小表示量 | 器差 | 最小穴径 | 最大穴径 | 電源 | 質量 | A | B | C | D | E | F | G | H | θ | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ピッチ上段 | ピッチ下段 | ||||||||||||||||
| E-RM15J | 15～150 | 7.5～150 | 0.01 | ±0.05 | φ3 | φ14 | SR44 1個 | 300g | 260 | 50 | 16 | φ15 | φ1.9 | 38 | 32 | 71 | 40° |
| E-RM20J | 15～200 | 7.5～200 | 340g | 310 | |||||||||||||
| E-RM30J | 15～300 | 7.5～300 | 380g | 405 | |||||||||||||

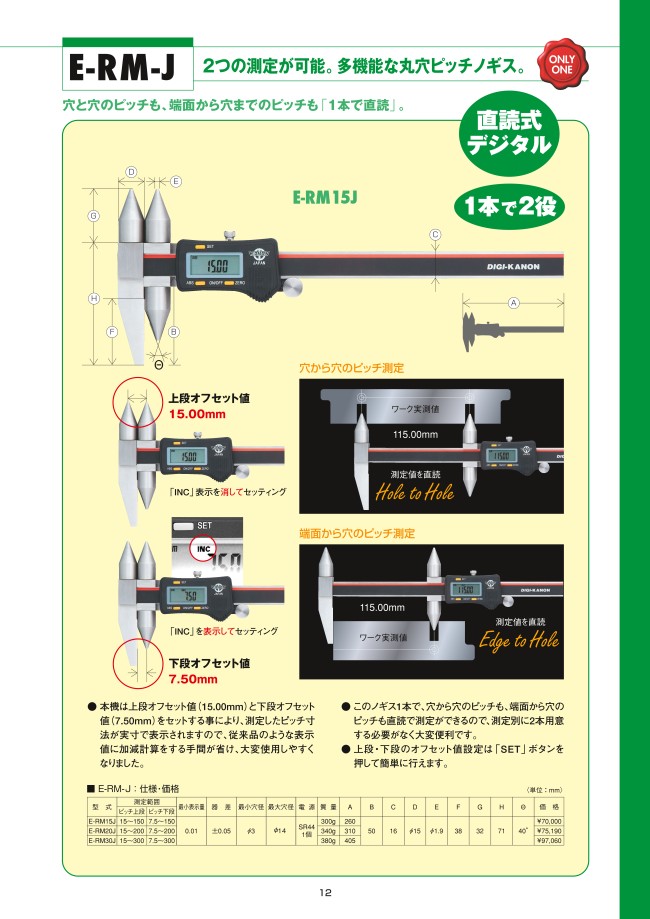

外形図
E-RM15J
E-RM20J
E-RM30J
使用方法・使用事例
使用方法
- このノギス1本で、穴から穴のピッチも、端面から穴のピッチも直読で測定ができるので、測定別に2本用意する必要がなく大変便利。
- 上段・下段のオフセット値設定は「SET」ボタンを押して簡単に行える。
穴から穴のピッチ測定
端面から穴のピッチ測定
メーカー紹介
「中」の字にKANONを配したカノンマーク。
それは創業にあたり制定された株式会社中村製作所の技術の象徴です。カノンとは本来「規範」・「規準」を意味するラテン語です。この語を選んだのは、カノンの文字が刻まれた私たちの製品こそが、全ての測定機器の《カノン》、すなわち《最高、最良の模範的商品》でなければならないと考えるからです。
私たち株式会社中村製作所は、各種測定機器の生産・開発に携わるプロフェッショナルのツール（精密測定工具）メーカーです。
厳しい品質管理と革命的な技術進歩の中で鍛えられた豊富な経験と実績は、専門分野ならではのノウハウを駆使しながら高精度な製品を提供。あらゆる市場において「KANON」ブランドで常に高い評価を頂いております。
私たちは、ものづくり産業のあらゆるビジネスニーズをかなえる「ベストツールメーカー」として、お客様の事業発展のお手伝いをして参ります。
絞り込み条件：6 項目の仕様が未選択です
最大測定長(mm)
- 150
- 200
- 300
商品コード
- 171101
- 171102
- 171103
JANコード
- 4582126961794
- 4582126961800
- 4582126961817
トラスココード
- 334-2573
- 334-2565
- 334-2557
測定範囲(mm)
- 15～150(上段)、7.5～150(下段)
- 15～200(上段)、7.5～200(下段)
- 15～300(上段)、7.5～300(下段)
全長(mm)
- 260
- 310
- 405
出荷日
- すべて
- 2日以内
- 3日以内
詳細情報
基本情報
2つの測定が可能。多機能な丸穴ピッチノギス。
【特長】
・穴と穴のピッチも、端面から穴までのピッチも「1本で直読」。
・オフセット入力で直読できる。
・本機は上段オフセット値（15.00mm）と下段オフセット値（7.50mm）をセットする事により、測定したピット寸法実寸で表示されますので、従来品のような表示値に加減計算をする手間が省け、大変使用しやすくなりました。
・このノギス1本で、穴から穴のピッチも、端面から穴のピッチも直読で測定ができるので、測定別に2本用意する必要がなく大変便利です。
【用途】
・板金加工品・建築住宅。
・上段・下段のオフセット値設定は「SET」ボタンを押して簡単に行えます。
ノギス一覧 穴ピッチノギスの一覧 デジタルノギス一覧 ノギスの使い方を見る
ご注意
- 最大許容誤差 EMPEは外測測定に適用される指示誤差（部分接触面測定誤差）、最大許容誤差 SMPEは外側測定面以外の測定面が使用されている場合の内側測定や深さ測定などの指示誤差（スケールシフト誤差）を表しています。
