スクリューカムクランプ （万能型）
  • スクリューカムクランプ （万能型）
  • スクリューカムクランプ （万能型）
  • スクリューカムクランプ （万能型）
スーパーツール

スクリューカムクランプ （万能型）

通常単価(税別)
24,724円～65,016円
税込単価
27,196円～71,518円
通常出荷日：1日目

特に形状の複雑な鋼材（球面板・曲板等）吊りに威力発揮のシンプルな万能型吊クランプ。【特長】・吊上げ、吊...

詳細を確認

お得なエコノミーシリーズで消耗品もコストダウン！

【エコノミーシリーズ】ポリエステル手袋（手のひらPUコーティング）

ミスミ

【エコノミーシリーズ】ポリエステル手袋（手のひらPUコーティング）
通常価格(税別)： 620円 (税込価格：682円)

通常出荷日：在庫品1日目

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 吊上物をクランプするときは、商品情報の使用事例のようにカムが吊上物とパッドに対し平行になるようにし、その後スクリューを締め付けてください。スクリューは、付属のハンドルにて充分（SCC0.5の場合は5N・m以上SCC1～6およびSCC1Wの場合は35N・m以上）に締め付けてください。なお、厚板や重量の重いものには特にスクリューの初期締付力を大きくしてください。吊上げの場合は安全上必ず2点吊り以上を厳守してください。
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。

【ディージット】
探しまわる購買は
もうおしまい
未確定 3 件の候補があります。 型番リスト から選択するか、仕様を選択し型番を確定してください。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

製品特長・仕様

製品の基本仕様・特長

型番容量（ton）クランプ範囲質量（kg）
SCC0.50.50～280.8
SCC110～303.2
SCC1W150～1006
SCC1.51.50～324
SCC330～506
SCC3W325～757.8
SCC660～7518

※スクリューの締付けトルクは、35N・m（約350kgf・cm）以上で行って下さい。［SCC0.5は5N・m（約50kgf・cm）以上］

規格表

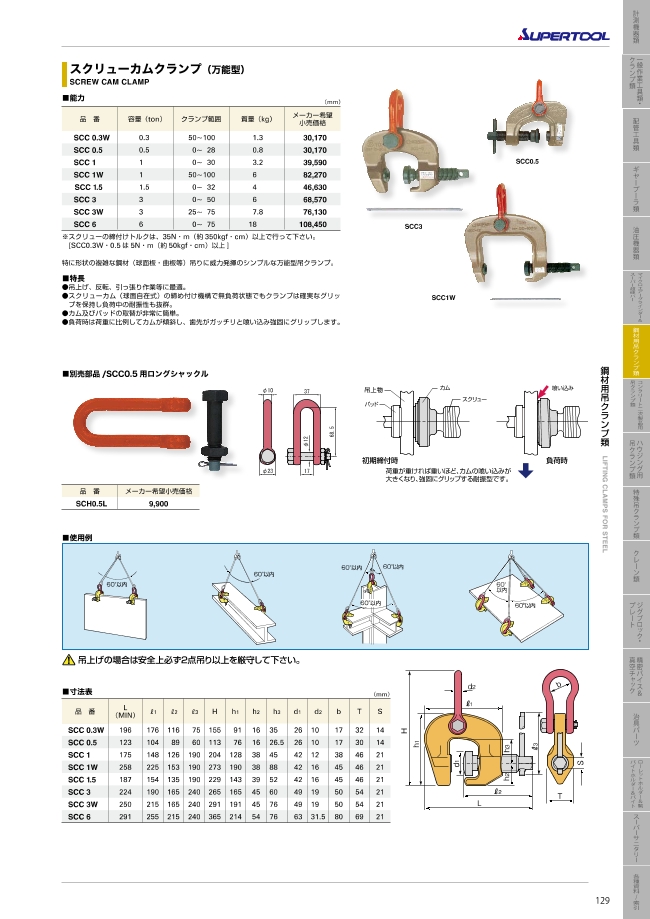

スクリューカムクランプ （万能型） 規格表

外形図

スクリューカムクランプ （万能型） 外形図

使用方法・使用事例

使用事例

スクリューカムクランプ （万能型） 使用事例

*吊上げの場合は安全上必ず2点吊り以上を厳守して下さい。

絞り込み条件：6 項目の仕様が未選択です

  • 基本使用荷重(t)

  • クランプ幅　最小(mm)

  • クランプ幅　最大(mm)

  • h1(mm)

  • トラスココード

  • 寸法(mm)H

  • 内容量

  • タイプ

  • 出荷日

    • すべて
    • 1日以内

型番リスト

表示件数
  • 1
    • 型番
    SCC0.5
    SCC1W
    SCC1.5

    基本使用荷重

    (t)

    クランプ幅　最小

    (mm)

    クランプ幅　最大

    (mm)

    h1

    (mm)

    トラスココード

    寸法(mm)H

    質量

    (kg)

    l1

    (mm)

    l2

    (mm)

    l3

    (mm)

    T

    (mm)

    b

    (mm)

    S

    (mm)

    L(MIN)

    (mm)

    h2

    (mm)

    h3

    (mm)

    d1

    (mm)

    d2

    (mm)

    内容量

    		最小発注数量
    0.5
    0
    28
    76
    103-8176
    113
    0.8
    104
    89
    60
    30
    17
    14
    123
    16
    26.5
    26
    10
    1台
    1個
    1
    50
    100
    190
    103-8214
    273
    6
    225
    153
    190
    46
    45
    21
    258
    38
    88
    42
    16
    1台
    1個
    1.5
    0
    32
    143
    103-8192
    229
    4
    154
    135
    190
    46
    45
    21
    187
    39
    52
    42
    16
    1台
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    24,724円
    ( 27,196円 )
    1日目
    65,016円
    ( 71,518円 )
    1日目
    38,202円
    ( 42,022円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    特に形状の複雑な鋼材（球面板・曲板等）吊りに威力発揮のシンプルな万能型吊クランプ。
    【特長】
    ・吊上げ、吊下げ、反転、引っ張り等全方向式クランプ。
    ・スクリューカム（球面自在式）の締め付け機構で無負荷状態でもクランプは確実なグリップを保持し負荷中の耐振性も抜群。
    ・カム及びパッドの取替が非常に簡単。
    ・負荷時は荷重に比例してカムが傾斜し、歯先がガッチリと喰い込み強固にグリップする。

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • 吊上物をクランプするときは、商品情報の使用事例のようにカムが吊上物とパッドに対し平行になるようにし、その後スクリューを締め付けてください。スクリューは、付属のハンドルにて充分（SCC0.5の場合は5N・m以上SCC1～6およびSCC1Wの場合は35N・m以上）に締め付けてください。なお、厚板や重量の重いものには特にスクリューの初期締付力を大きくしてください。吊上げの場合は安全上必ず2点吊り以上を厳守してください。
    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
