大菱計器製作所

三角形ストレートエッジ

数量スライド割引

通常単価(税別): 23,841円～61,411円

税込単価: 26,225円～67,552円

三方の角面の真直が高精度に仕上げられたスコヤ。【特長】・刃先の先端はきわめて小...

商品タイプ
ストレートエッジ
角度 (°)
180
特長
光線をあてて検査すると、いっそう正確な測定が出来ます。焼入品です。

未確定 5 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

製品仕様

コードNo.	呼び寸法	寸法（L×W×Hmm）	直角度（μm）	質量（g）
ET101	50	50×15×15	1.2	40
ET102	75	75×15×15	1.3	50
ET103	100	100×15×15	1.4	60
ET104	150	150×20×20	1.6	180
ET105	200	200×20×20	1.8	280
ET106	300	300×25×25	2.2	900

商品TOP

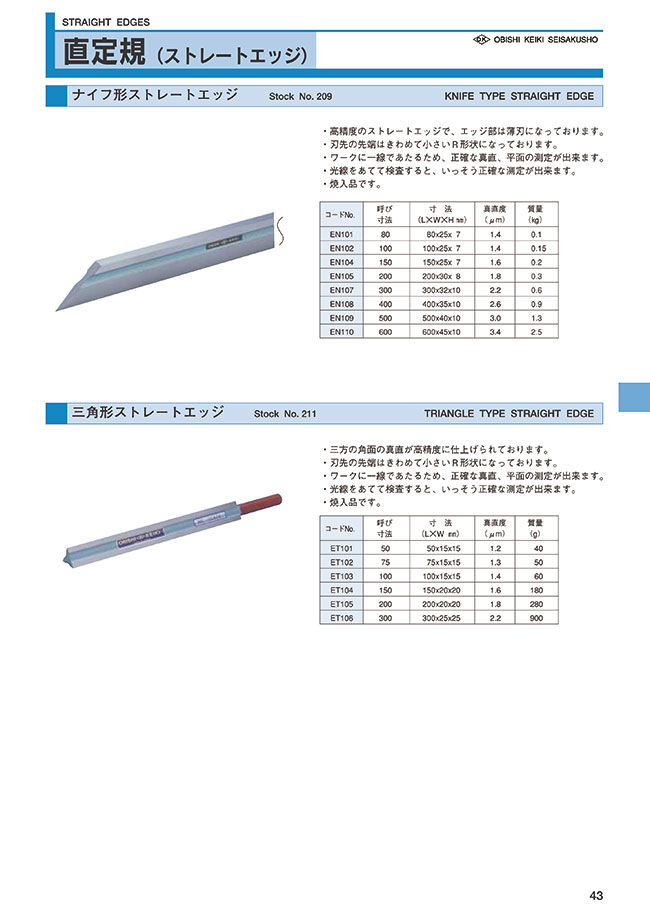

カタログ (見開き版)

絞り込み条件：4 項目の仕様が未選択です

長さ(mm)
- 50
- 75
- 100
- 150
- 200
- 300
幅(mm)
- 15
- 20
- 25
厚み(mm)
- 15
- 20
- 25
真直度(μm)
- 1.2
- 1.3
- 1.4
- 1.6
- 1.8
- 2.2
タイプ
- ET1□
出荷日
すべて
4日以内
8日以内

型番リスト

表示件数

型番

長さ

(mm)

幅

(mm)

厚み

(mm)

真直度

(μm)

質量

(kg)

最小発注数量

50	15	15	1.2	0.04	1個
75	15	15	1.3	0.05	1個
100	15	15	1.4	0.06	1個
150	20	20	1.6	0.18	1個
200	20	20	1.8	0.28	1個

通常単価(税別) (税込単価)	通常出荷日

23,841円 ( 26,225円 )	8日目
26,923円 ( 29,615円 )	8日目
38,279円 ( 42,107円 )	8日目
51,219円 ( 56,341円 )	4日目
61,411円 ( 67,552円 )	8日目

詳細情報

基本情報

三方の角面の真直が高精度に仕上げられたスコヤ。
【特長】
・刃先の先端はきわめて小さいR形状。
・焼入品。
・ワークに一線であたるため、正確な真直、平面の測定が可能。
・光線をあてて検査すると、いっそう正確な測定が可能。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
