浅孔用シリンダゲージ CGシリーズ

数量スライド割引

この商品のFAQをみる（1件）

通常単価(税別): 24,832円～112,428円

税込単価: 27,315円～123,671円

【特長】・盲孔の底面近くまでの内径測定ができます。・推奨ダイヤルゲージ：17Z...

有効測定範囲 (mm)
1.2
広範囲精度 (μm)
5
隣接誤差 (μm)
2
繰返し精密度 (μm)
2
推奨ダイヤルゲージ
17Z・57B(目量0.01mm)15Z・5F(目量0.001mm)
特長
浅孔用に、にぎり下寸法の長いものも製作いたします。盲孔の底面近くまでの内径測定ができます。

未確定 7 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

盲孔の底面近くまでの内径測定ができる、浅孔用シリンダゲージ CGシリーズ

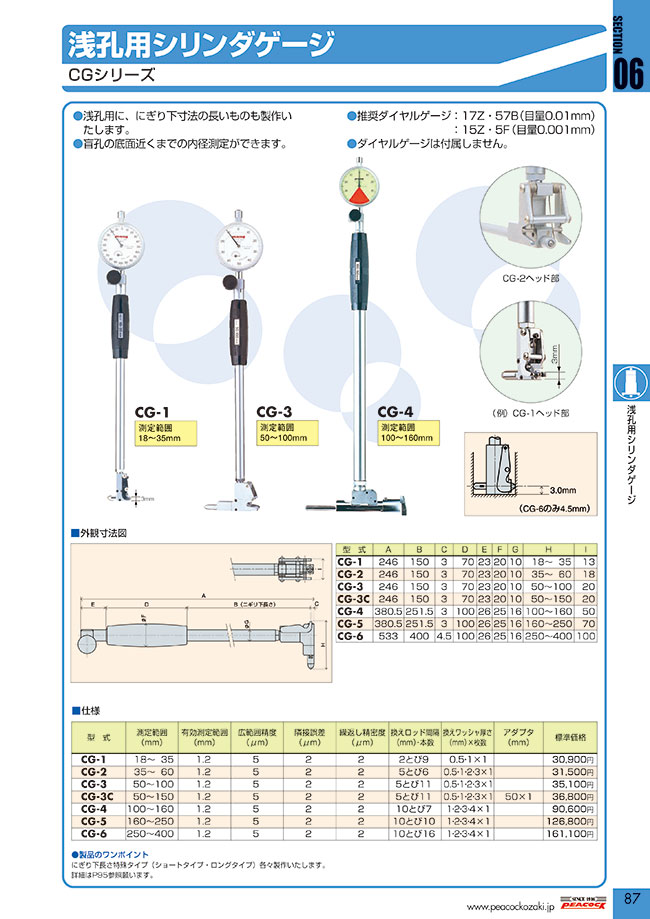

商品画像：CG-1

商品画像：CG-3

商品画像：CG-4

外形図：CG-6のみ4.5mm

ヘッド部（CG-2）

ヘッド部（CG-1）

製品仕様

型式	測定範囲（mm）	有効測定範囲（mm）	広範囲精度（μm）	隣接誤差（μm）	繰返し精密度（μm）	換えロッド間隔（mm）,本数	換えワッシャ厚さ（mm）×枚数	アダプタ（mm）
CG-1	18～35	1.2	5	2	2	2とび,9	0.5,1×1
CG-2	35～60	1.2	5	2	2	5とび,6	0.5,1,2,3×1
CG-3	50～100	1.2	5	2	2	5とび,11	0.5,1,2,3×1
CG-3C	50～150	1.2	5	2	2	5とび,11	0.5,1,2,3×1	50×1
CG-4	100～160	1.2	5	2	2	10とび,7	1,2,3,4×1
CG-5	160～250	1.2	5	2	2	10とび,10	1,2,3,4×1
CG-6	250～400	1.2	5	2	2	10とび,16	1,2,3,4×1

寸法

寸法図

型式	A	B	C	D	E	F	G	H	I
CG-1	246	150	3	70	23	20	10	18～35	13
CG-2	246	150	3	70	23	20	10	35～60	18
CG-3	246	150	3	70	23	20	10	50～100	20
CG-3C	246	150	3	70	23	20	10	50～150	20
CG-4	380.5	251.5	3	100	26	25	16	100～160	50
CG-5	380.5	251.5	3	100	26	25	16	160～250	70
CG-6	533	400	4.5	100	26	25	16	250～400	100

商品TOP

カタログ (見開き版)

絞り込み条件：2 項目の仕様が未選択です

測定範囲(mm)
- 18～35
- 35～60
- 50～100
- 50～150
- 100～160
- 160～250
- 250～400
換えロッド間隔((mm)・本数)
- 2とび9
- 5とび6
- 5とび11
- 10とび7
- 10とび10
- 10とび16
タイプ
- CG
- CG-C
出荷日
すべて
3日以内

型番リスト

表示件数

型番

測定範囲

(mm)

換えロッド間隔

((mm)・本数)

換えワッシャ厚さ

((mm)×枚数)

アダプタ

(mm)

最小発注数量

18～35	2とび9	0.5・1×1	-	246	150	3	70	23	20	10	18～35	13	1個
35～60	5とび6	0.5・1・2・3×1	-	246	150	3	70	23	20	10	35～60	18	1個
50～100	5とび11	0.5・1・2・3×1	-	246	150	3	70	23	20	10	50～100	20	1個
50～150	5とび11	0.5・1・2・3×1	50×1	246	150	3	70	23	20	10	50～150	20	1個
100～160	10とび7	1・2・3・4×1	-	380.5	251.5	3	100	26	25	16	100～160	50	1個
160～250	10とび10	1・2・3・4×1	-	380.5	251.5	3	100	26	25	16	160～250	70	1個
250～400	10とび16	1・2・3・4×1	-	533	400	4.5	100	26	25	16	250～400	100	1個

通常単価(税別) (税込単価)	通常出荷日

24,832円 ( 27,315円 )	3日目
27,464円 ( 30,210円 )	3日目
28,277円 ( 31,105円 )	3日目
30,297円 ( 33,327円 )	3日目
68,947円 ( 75,842円 )	3日目
88,512円 ( 97,363円 )	3日目
112,428円 ( 123,671円 )	3日目

詳細情報

基本情報

【特長】
・盲孔の底面近くまでの内径測定ができます。
・推奨ダイヤルゲージ：17Z、 57B（目量0.01mm）／15Z、5F（目量0.001mm）。
・ダイヤルゲージは付属しません。
【用途】
・浅孔底面の4.5mm程度以下の内径測定に最適。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

浅孔用シリンダゲージ CGシリーズのレビュー

この商品のレビューはありません
