標準型シリンダゲージ CCシリーズ

数量スライド割引

この商品のFAQをみる（1件）

通常単価(税別): 25,108円～48,354円

税込単価: 27,619円～53,189円

お得なエコノミーシリーズで消耗品もコストダウン！

お得なミスミエコノミーシリーズ

通常出荷日：在庫品1日目

JIS規格に準拠した標準型シリンダゲージ。【特長】・測定子の先端は、超硬合金を...

有効測定範囲 (mm)
1.2
広範囲精度 (μm)
5
隣接誤差 (μm)
2
繰返し精密度 (μm)
2
推奨ダイヤルゲージ
17Z・57B(目量0.01mm)15Z・5F(目量0.001mm)

未確定 3 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

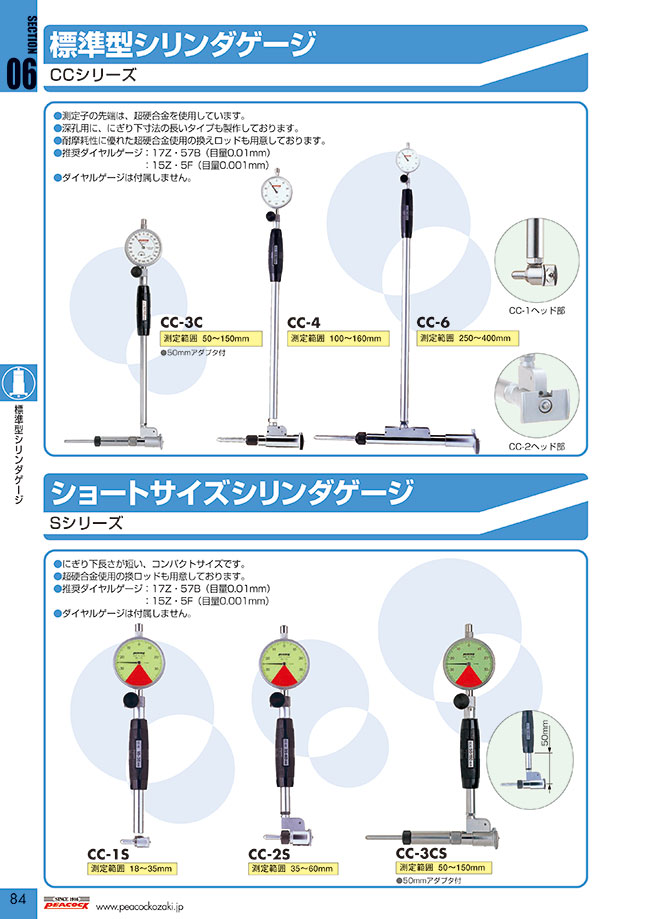

測定子の先端に超硬合金を使用した標準型シリンダゲージ（CCシリーズ）

CC-3C

CC-4

CC-6

CC-1ヘッド部

CC-2ヘッド部

製品仕様

型式	測定範囲（mm）	有効測定範囲（mm）	広範囲精度（μm）	隣接誤差（μm）	繰返し精密度（μm）	換えロッド間隔（mm） , 本数	換えワッシャ厚さ（mm）×枚数	アダプタ（mm）
CC-1	18～35	1.2	5	2	2	2とび , 9	0.5, 1×1
CC-2	35～60	1.2	5	2	2	5とび , 6	1, 2, 3×1
CC-3	50～100	1.2	5	2	2	5とび , 11	1, 2, 3×1
CC-3C	50～150	1.2	5	2	2	5とび , 11	1, 2, 3×1	50×1
CC-4	100～160	1.2	5	2	2	10とび , 7	1, 2, 3, 4×1
CC-5	160～250	1.2	5	2	2	10とび , 10	1, 2, 3, 4×1
CC-6	250～400	1.2	5	2	2	10とび , 16	1, 2, 3, 4×1

寸法

寸法図

型式	A	B	C	D	E	F	G	H	I	J
CC-1	249	150	5.75	70	23	20	10	18～35	13	11.5
CC-2	251.5	150	8.5	70	23	20	10	35～60	22	17
CC-3	253	150	9	70	23	20	10	50～100	30	18
CC-3C	253	150	9	70	23	20	10	50～150	30	18
CC-4	370	250	12	85	23	25	13	100～160	50	24
CC-5	391.5	251.5	14	100	26	25	16	160～250	70	28
CC-6	540	400	14	100	26	25	16	250～400	100	28

単位：mm
