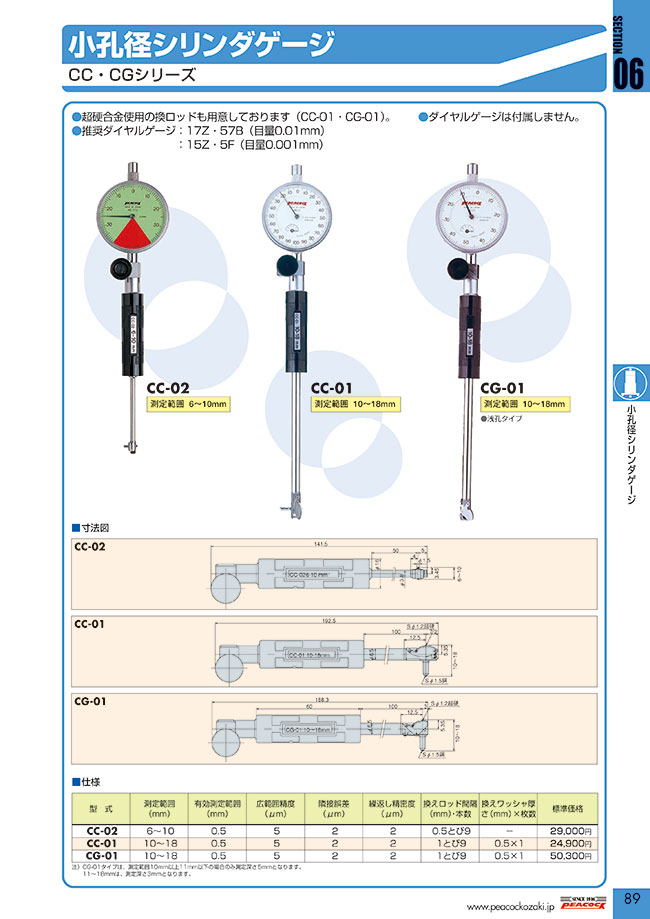

小孔径シリンダゲージ CC／CGシリーズ
商品画像：CC-02
商品画像：CC-01
商品画像：CG-01
製品仕様
| 型式 | 測定範囲 （mm） |
有効測定 範囲（mm） |
広範囲 精度（μm） |
隣接誤差 （μm） |
繰返し 精密度（μm） |
換えロッド 間隔（mm） , 本数 |
換えワッシャ 厚さ（mm）×枚数 |
|---|---|---|---|---|---|---|---|
| CC-02 | 6～10 | 0.5 | 5 | 2 | 2 | 0.5 とび , 9 | -- |
| CC-01 | 10～18 | 0.5 | 5 | 2 | 2 | 1 とび , 9 | 0.5 ×1 |
| CG-01 | 10～18 | 0.5 | 5 | 2 | 2 | 1 とび , 9 | 0.5 ×1 |
CG-01タイプは、測定範囲10mm以上11mm以下の場合のみ測定深さ5mmとなる。
寸法
寸法図（CC-02）
寸法図（CC-01）
寸法図（CG-01）
絞り込み条件：3 項目の仕様が未選択です
測定範囲(mm)
- 6～10
- 10～18
換えロッド間隔((mm)・本数)
- 0.5とび9
- 1とび9
タイプ
- 浅孔タイプ
タイプ
- CC
- CG
出荷日
- すべて
- 3日以内
詳細情報
基本情報
内径18mm以下の内径測定用シリンダゲージ。
【特長】
・6～10mm、10～18mmの2種類から選択できる。
・推奨ダイヤルゲージ：17Z、57B（目量0.01mm）／15Z、 5F（目量0.001mm）。
・浅孔や浅孔底面近くの内径測定可能シリンダゲージは、型式CG-01。
ご注意
- ダイヤルゲージは付属しません。
商品担当おすすめ
尾崎製作所
深穴内径測定器
尾崎製作所
標準型シリンダゲージ CCシリーズ
新潟精機（SK）
デジタルシリンダゲージ（WCDI）
小孔径シリンダゲージ CC・CGシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q小孔径シリンダゲージの有効測定範囲は1.2mmですか？
A
小孔径シリンダゲージCC-02,CC-01,CG-01タイプの有効測定範囲は、0.5mmとなります。
