ダイヤルデップスゲージ Tシリーズ

Name: ダイヤルデップスゲージ Tシリーズ
Brand: 尾崎製作所
SKU: 223005157803
Rating: 5 (1 reviews)

通常単価(税別): 11,609円～31,326円

税込単価: 12,770円～34,459円

通常出荷日：在庫品1日目～7日目一部当日出荷可能

ワークの深さ、段差等の測定に適した測定器。【特長】・目量0.01mm、0.001mm測定範囲（測定深さ...

詳細を確認

55.0

商品タイプ
デプスゲージ
表示形式
ダイヤル
特長
穴の深さ、狭い溝の深さや段差の測定に適します。豊富な器種より用途に合わせお選び下さい。

未確定 10 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

穴の深さ、狭い溝の深さや段差の測定に最適な、ダイヤルデップスゲージ Tシリーズ

型式	測定範囲（mm）	指示誤差（μm）	ダイヤルゲージ				ベース
			使用ゲージ	目量（mm）	測定範囲（mm）	測定力（N）以下	長さ（mm）	幅（mm）
			使用ゲージ	目量（mm）	測定範囲（mm）	測定力（N）以下	長さ（mm）	幅（mm）	T-1	0～160	±20	207F-T	0.01	20	2.0	120	14
T-1W	0～220	±20	207WF-T	0.01	20	2.0	100	11
T-2	0～10	±15	107F-T	0.01	10	1.4	60	14
T-2W	0～20	±20	207WF-T	0.01	20	2.0	75	11
T-2B	0～5	±20	196B-T	0.01	5	1.4	75	11
T-2C	0～10	±15	107F-T	0.01	10	1.4	75	11
T-3	0～10	±15	107F-T	0.01	10	1.4	60	外観図示
T-4	0～1	±5	5F（内逆目盛付）	0.001	1	1.5	40	10
T-6A	0～10	±15	107F-T	0.01	10	1.4	外観図示	外観図示
T-6B	0～10	±15	107F-T	0.01	10	1.4	外観図示	外観図示

T-1の参考図と寸法

商品参考図（T-1）

測定子形状（T-1）

寸法図（T-1）

T-1Wの参考図と寸法

商品参考図（T-1W）

測定子形状（T-1W）

寸法図（T-1W）

T-2の参考図と寸法

商品参考図（T-2）

測定子形状（T-2）

寸法図（T-2）

T-2Wの参考図と寸法

商品参考図（T-2W）

測定子形状（T-2W）

寸法図（T-2W）

T-3の参考図と寸法

商品参考図（T-3）

測定子形状（T-3）

寸法図（T-3）

T-4の参考図と寸法

商品参考図（T-4）

測定子形状（T-4）

寸法図（T-4）

T-2Bの参考図と寸法

商品参考図（T-2B）

測定子形状（T-2B）

寸法図（T-2B）

T-2Cの参考図と寸法

商品参考図（T-2C）

測定子形状（T-2C）

寸法図（T-2C）

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

商品TOP

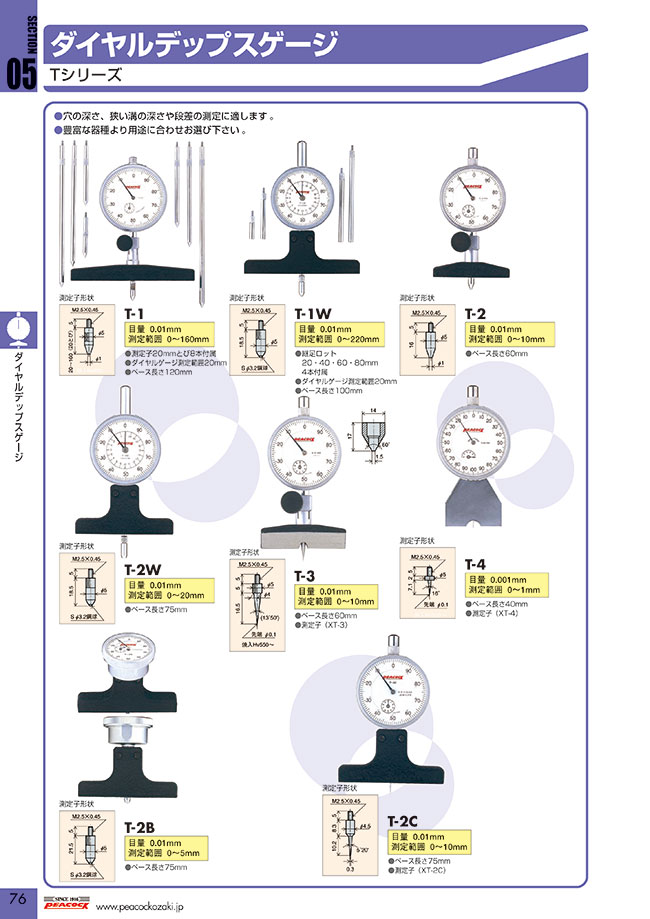

カタログ (見開き版)

絞り込み条件：7 項目の仕様が未選択です

測定範囲(mm)
- 0～1
- 0～5
- 0～10
- 0～20
- 0～160
- 0～220
器差(mm)
- ±0.005
- ±0.015
- ±0.02
詳細タイプ
- Tシリーズ
- Tシリーズ(丸ベース)
ベース長さ(mm)
- 40
- 60
- 75
- 100
- 120
ベース幅(mm)
- 10
- 11
- 14
ニードル測定子径(mm)
- φ1.0
- φ2.0
測定子
- XT-4
- XT-3
- XT-2C
タイプ
- T
出荷日
すべて
当日出荷可能
3日以内
7日以内

型番リスト

表示件数

型番

測定範囲

(mm)

器差

(mm)

詳細タイプ

ベース長さ

(mm)

ベース幅

(mm)

ニードル測定子径

(mm)

測定子

ダイヤルゲージ/使用ゲージ

ダイヤルゲージ/目量

(mm)

ダイヤルゲージ/測定範囲

(mm)

ダイヤルゲージ/測定力

(N)

ベース外径

(mm)

付属品

最小発注数量

0～160	±0.02	Tシリーズ	120	14	-	-	207F-T	0.01	20	2.0	-	測定子20mmとび8本	1個
0～220	±0.02	Tシリーズ	100	11	-	-	207WF-T	0.01	20	2.0	-	継足ロット：20・40・60・80mm/4本付属	1個
0～10	±0.015	Tシリーズ	60	14	-	-	107F-T	0.01	10	1.4	-	-	1個
0～5	±0.02	Tシリーズ	75	11	-	-	196B-T	0.01	5	1.4	-	-	1個
0～10	±0.015	Tシリーズ	75	11	-	XT-2C	107F-T	0.01	10	1.4	-	-	1個
0～20	±0.02	Tシリーズ	75	11	-	-	207WF-T	0.01	20	2.0	-	-	1個
0～10	±0.015	Tシリーズ	60	14	-	XT-3	107F-T	0.01	10	1.4	-	-	1個
0～1	±0.005	Tシリーズ	40	10	-	XT-4	5F(内逆目盛付)	0.001	1	1.5	-	-	1個
0～10	±0.015	Tシリーズ(丸ベース)	-	-	φ2.0	-	107F-T	0.01	10	1.4	φ25.0	-	1個
0～10	±0.015	Tシリーズ(丸ベース)	-	-	φ1.0	-	107F-T	0.01	10	1.4	φ25.0	-	1個

通常単価(税別) (税込単価)	通常出荷日

25,072円 ( 27,579円 )	3日目
23,097円 ( 25,407円 )	3日目
17,818円 ( 19,600円 )	3日目
15,559円 ( 17,115円 )	3日目
11,609円 ( 12,770円 )	3日目
14,465円 ( 15,912円 )	3日目
18,120円 ( 19,932円 )	3日目
31,326円 ( 34,459円 )	在庫品1日目当日出荷可能
24,935円 ( 27,429円 )	7日目
24,935円 ( 27,429円 )	7日目

詳細情報

基本情報

ワークの深さ、段差等の測定に適した測定器。
【特長】
・目量0.01mm、0.001mm測定範囲（測定深さ）0～220mmベース長さ、形状各々用途に合わせ選択可能。
【用途】
・穴の深さ、狭い溝の深さや段差の測定に適します。
・T-3タイプは、プリント基板のカット溝の深さ測定にも最適。

商品担当おすすめ

PBスイスツールズ
ＰＢスイスツールズ　L形　ボール付ロング六角棒レンチセット（レインボー）
特殊パウダーコートにより、耐錆性に優れた六角棒レンチです。
中村製作所
カノンデジタルデプスゲージ
新潟精機（SK）
ギャップキャリパ(4点支持ベース)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ダイヤルデップスゲージ Tシリーズのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

測定

満足度：5.02019/06/27

小径テーパー穴の底面の深さを測定するために購入しました。測定不能だった箇所が測定できよかったです

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qダイヤルゲージの目盛が通常品と違い逆目盛ですが良いのですか？

ダイヤルデプスゲージは、深さ方向（-）方向の測定の為、目盛は逆目盛となります。
