尾崎製作所

シグナルゲージ S-5・S-7・S-9・SC-2A

シグナルゲージ S-5・S-7・S-9・SC-2A
通常単価(税別)
38,238円～43,048円
税込単価
42,062円～47,353円
通常出荷日：3日目～6日目

合否判定用接点出力付測定器。【特長】・目量0.001mm、0.01mm、0.05mmの3種類より選択可...

詳細を確認
未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

スピンドル可動部にベアリングを使用し耐久性に優れたシグナルゲージ

製品仕様

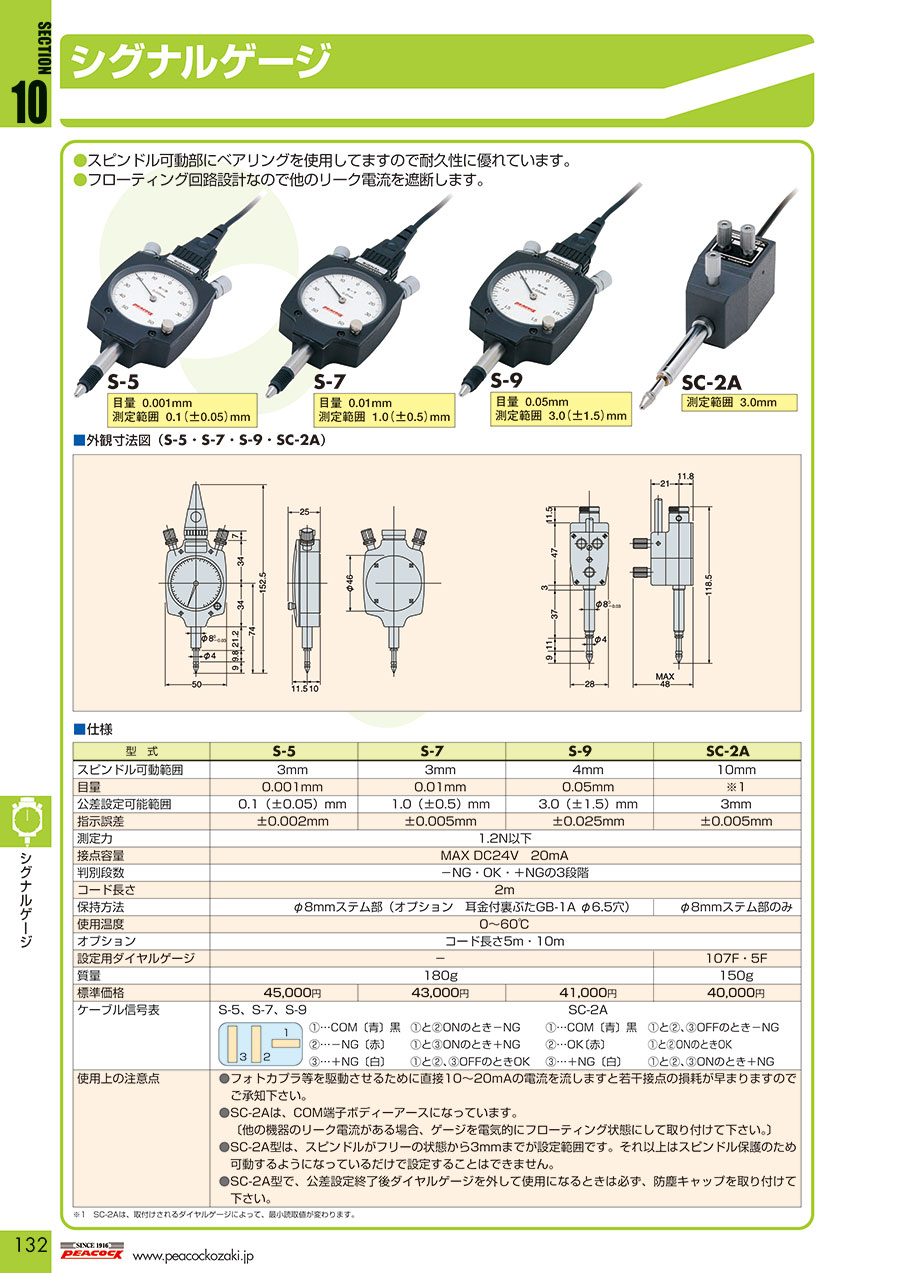

シグナルゲージ S-5・S-7・S-9・SC-2A:関連画像
  • S-5
  • 目量：0.001mm
  • 測定範囲：0.1（±0.05）mm
シグナルゲージ S-5・S-7・S-9・SC-2A:関連画像
  • S-7
  • 目量：0.01mm
  • 測定範囲：1.0（±0.5）mm
シグナルゲージ S-5・S-7・S-9・SC-2A:関連画像
  • S-9
  • 目量：0.05mm
  • 測定範囲：3.0（±1.5）mm
シグナルゲージ S-5・S-7・S-9・SC-2A:関連画像
  • SC-2A（シグナルチェッカ）
  • 測定範囲：3.0mm
シグナルゲージ S-5・S-7・S-9・SC-2A:関連画像

外観寸法図 （S-5、S-7、S-9）

シグナルゲージ S-5・S-7・S-9・SC-2A:関連画像

外観寸法図 （SC-2A）

■仕様
型式 S-5 S-7 S-9 SC-2A
スピンドル可動範囲 3mm 3mm 4mm 10mm
目量 0.001mm 0.01mm 0.05mm ※1
公差設定可能範囲 0.1（ ±0.05 ）mm 1.0（ ±0.5 ）mm 3.0（ ±1.5 ）mm 3.0mm
指示誤差 ±0.002mm ±0.005mm ±0.025mm ±0.005mm
測定力 1.2N 以下
接点容量 MAX DC24V 20mA
判別段数 -NG, OK, +NG の 3 段階
コードの長さ 2 m
保持方法 φ8 mm ステム部（ オプション 耳金付裏ぶた GB-1A φ6.5 穴 ） φ8 mm ステム部のみ
使用温度 0 ～ 60 ℃
オプション コード長さ 5 m, 10 m
設定用ダイヤルゲージ ----- 107F, 5F
質量 180 g 150 g

※1 SC-2A 型は、取付けされるダイヤルゲージによって、最小読取値が変わります。

使用上の注意

  • フォトカプラ等を駆動させるために直接10～20mAの電流を流しますと若干接点の損耗が早まりますのでご承知下さい。
  • SC-2A 型は、COM 端子ボディーアースになっています。
    • （他の機器のリーク電流がある場合、ゲージを電気的にフローティング状態にして取り付けて下さい。）
  • SC-2A 型は、スピンドルがフリーの状態から3mm までが設定範囲です。それ以上はスピンドル保護のため可動するようになっているだけで設定することはできません。
  • SC-2A 型で、公差設定終了後ダイヤルゲージを外して使用になるときは必ず、防塵キャップを取り付けて下さい。

型番リスト

表示件数
  • 1
    • 型番
    S-5
    S-7
    S-9
    SC-2A

    目量

    (mm)

    指示誤差

    重量

    (g)

    測定範囲

    (mm)

    スピンドル可動範囲

    保持方法

    設定用ダイヤルゲージ

    使用上の注意点

    		最小発注数量
    0.001
    ±2
    180
    0.1(±0.05)
    3mm
    φ8mmステム部（オプション　耳金付裏ぶたGB-1A φ6.5穴）
    -
    フォトカプラ等を駆動させるために直接10～20mAの電流を流しますと若干接点の損耗が早まりますのでご承知下さい。
    1個
    0.01
    ±5
    180
    1(±0.5)
    3mm
    φ8mmステム部（オプション　耳金付裏ぶたGB-1A φ6.5穴）
    -
    フォトカプラ等を駆動させるために直接10～20mAの電流を流しますと若干接点の損耗が早まりますのでご承知下さい。
    1個
    0.05
    ±25
    180
    3(±1.5)
    4mm
    φ8mmステム部（オプション　耳金付裏ぶたGB-1A φ6.5穴）
    -
    フォトカプラ等を駆動させるために直接10～20mAの電流を流しますと若干接点の損耗が早まりますのでご承知下さい。
    1個
    -
    （接点感度）5
    150
    3
    10mm
    φ8mmステム部のみ
    107F・5F
    フォトカプラ等を駆動させるために直接10～20mAの電流を流しますと若干接点の損耗が早まりますのでご承知下さい。SC-2Aは、COM端子ボディーアースになっています。(他の機器のリーク電流がある場合、ゲージを電気的にフローティング状態にして取り付けて下さい。)SC-2A型は、スピンドルがフリーの状態から3mmまでが設定範囲です。それ以上はスピンドル保護のためSC-2A型は、スピンドルがフリーの状態から3mmまでが設定範囲です。それ以上はスピンドル保護のためSC-2A型で、公差設定終了後ダイヤルゲージを外して使用になるときは必ず、防塵キャップを取り付けて下さい。
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    43,048円
    ( 47,353円 )
    3日目
    40,883円
    ( 44,971円 )
    6日目
    38,804円
    ( 42,684円 )
    3日目
    38,238円
    ( 42,062円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    合否判定用接点出力付測定器。
    【特長】
    ・目量0.001mm、0.01mm、0.05mmの3種類より選択可能。
    ・スピンドル可動部にベアリングを使用してますので耐久性に優れています。
    ・フローティング回路設計なので他のリーク電流を遮断します。
    【用途】
    ・シグナルゲージをセッティングし目盛上で上限、下限の公差設定可能な合否判定用測定器。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    シグナルゲージ S-5・S-7・S-9・SC-2Aのレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Q合否判定の公差設定範囲が大きいタイプは？
    A
    型式ＳＣ－２Ａとなります。但し公差設定時ダイヤルゲージをＳＣ－２Ａ本体上部に差込みダイヤル部で公差設定をします。公差設定可能範囲３ｍｍ。詳細はお問い合わせください。
