ダイヤルキャリパーゲージ LA（外測）タイプ（外径・厚さ測定用）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 24,533円～152,578円
- 税込単価
- 26,986円～167,836円
【特長】・目量0.1mm、0.05mm、0.01mmの豊富な機種より選択できま...
詳細情報を確認する型番

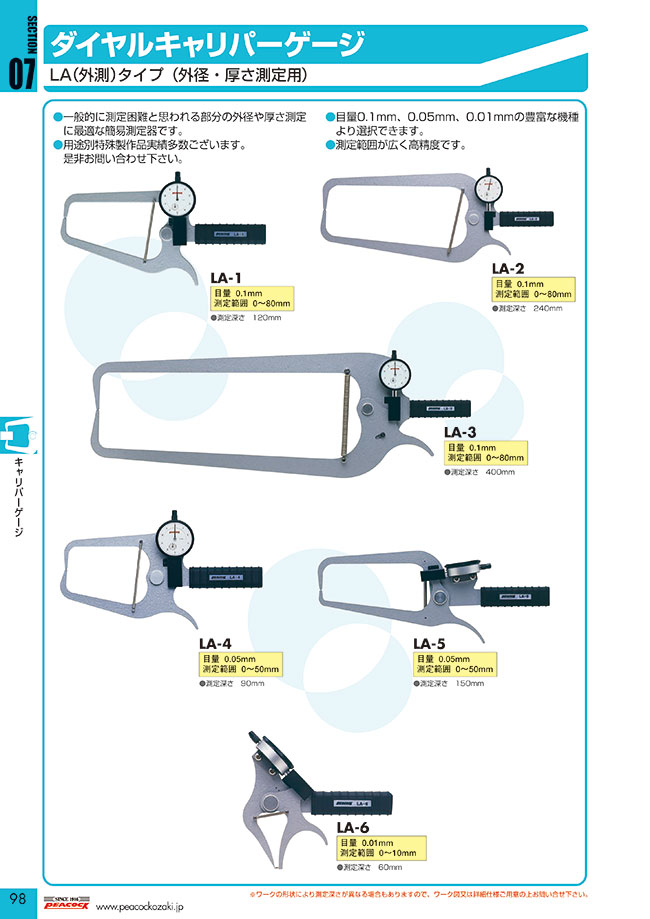

一般的に測定困難な外径や厚さ測定に最適な簡易測定器のダイヤルキャリパーゲージ
商品画像：LA-1
商品画像：LA-2
商品画像：LA-3
商品画像：LA-4
商品画像：LA-5
商品画像：LA-6
商品画像：LA-7
商品画像：LA-8
商品画像：LA-9
商品画像：LA-10
- ※ 上記以外のタイプ・型番につきましては、カタログを参照してください。
製品仕様
寸法図（LA-1～LA-10／LA-5S）
| 型式 | 目量 （mm） | 測定範囲 （mm） | 指示誤差 （mm） | 測定深さ （mm） | 主要寸法（mm） | |||
|---|---|---|---|---|---|---|---|---|
| H1 | H2 | H3 | H4 | |||||
| LA-1 | 0.1 | 0～80 | ±0.2 | 120 | 25 | 40 | 25 | 40 |
| LA-2 | 0.1 | 0～80 | ±0.2 | 240 | 48 | 57 | 48 | 57 |
| LA-3 | 0.1 | 0～80 | ±0.2 | 400 | 60 | 60 | 58 | 79 |
| LA-4 | 0.05 | 0～50 | ±0.15 | 90 | 30 | 40 | 30 | 40 |
| LA-5 | 0.05 | 0～50 | ±0.15 | 150 | 38 | 57 | 15 | 21 |
| LA-5S | 0.05 | 0～10 | ±0.15 | 120 | 1.5 | 10 | 34 | 34 |
| LA-6 | 0.01 | 0～10 | ±0.03 | 60 | 2.5 | 18 | 2.5 | 18 |
| LA-7 | 0.01 | 0～60 | ±0.03 | 85 | 20 | 20 | 15 | 15 |
| LA-8 | 0.1 | 0～80 | ±0.2 | 130 | - | - | - | - |
| LA-9 | 0.1 | 0～30 | ±0.2 | 100 | 2 | 12 | 2 | 12 |
| LA-10 | 0.01 | 0～20 | ±0.03 | 100 | 28 | 28 | 28 | 28 |
製品仕様
寸法図（LA11～LA31）
| 型式 | 目量 （mm） | 測定範囲 （mm） | 指示誤差 （mm） | 測定深さ （mm） | 主要寸法（mm） | |||
|---|---|---|---|---|---|---|---|---|
| H1 | H2 | H3 | H4 | |||||
| LA-11 | 0.1 | 0～50 | ±0.2 | 125 | 2 | 5.5 | 2 | 5.5 |
| LA-13 | 0.1 | 0～130 | ±0.3 | 235 | 134 | 134 | 15 | 37 |
| LA-14 | 0.01 | 100～150 | ±0.03 | 70 | - | - | - | - |
| LA-20 | 0.1 | 0～80 | ±0.2 | 125 | 17 | 11 | 17 | 11 |
| LA-21 | 0.1 | 0～80 | ±0.2 | 220 | 66 | 69 | 12 | 10 |
| LA-22 | 0.1 | 0～80 | ±0.2 | 250 | 28 | 23 | 62 | 62 |
| LA-23 | 0.1 | 0～80 | ±0.2 | 300 | 45 | 50 | 48 | 43 |
| LA-24 | 0.1 | 0～100 | ±0.4 | 600 | 300 | 300 | 100 | 100 |
| LA-31 | 0.01 | 0～20 | ±0.03 | 125 | 60 | 63 | - | - |
絞り込み条件：1 項目の仕様が未選択です
目量・最小表示(mm)
- 0.01
- 0.05
- 0.1
タイプ
- LA
出荷日
- すべて
- 当日出荷可能
- 3日以内
- 5日以内
- 7日以内
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
24,533円 ( 26,986円 ) | 3日目 |
41,474円 ( 45,621円 ) | 3日目 |
79,306円 ( 87,237円 ) | 3日目 |
30,498円 ( 33,548円 ) | 3日目 |
36,502円 ( 40,152円 ) | 在庫品1日目当日出荷可能 |
38,730円 ( 42,603円 ) | 3日目 |
47,146円 ( 51,861円 ) | 5日目 |
42,453円 ( 46,698円 ) | 3日目 |
48,076円 ( 52,884円 ) | 3日目 |
44,519円 ( 48,971円 ) | 3日目 |
64,500円 ( 70,950円 ) | 3日目 |
51,475円 ( 56,623円 ) | 7日目 |
49,740円 ( 54,714円 ) | 3日目 |
61,105円 ( 67,216円 ) | 3日目 |
72,790円 ( 80,069円 ) | 3日目 |
152,578円 ( 167,836円 ) | 3日目 |
75,169円 ( 82,686円 ) | 3日目 |
詳細情報
基本情報
【特長】
・目量0.1mm、0.05mm、0.01mmの豊富な機種より選択できます。
・測定深さの浅い器種から深い器種まで広く取り揃え。
・測定範囲が広く高精度です。
・一般的に測定困難と思われる部分の外径や厚さ測定に最適な簡易測定器です。
商品担当おすすめ
尾崎製作所
ピクテスト（ノークラッチタイプ） 測定子
ダイヤルキャリパーゲージ LA（外測）タイプ（外径・厚さ測定用）のレビュー
外径測定
5
5.02023/07/24
ノギスや外径マイクロメータでは、正確に計測ができない形状のものでも測定が出来ます。バリエーションも豊富なので徐々に揃えて...もっと読む
0人が参考にしています。
製品の確認に使用しています
5
5.02020/04/08
当社で顧客より依頼された樹脂製の試作製品の肉厚測定に使用しています。以前は取引のある商社等から購入していましたが、ミスミ...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qダイヤル読み取り部のゼロ点合わせの方法は？
A
ダイヤル部の外周部分（外枠）を左右に回転させ長針と目盛のゼロを合わせ測定してください。
