尾崎製作所

用途別ダイヤルシックネスゲージ（0.01mmタイプ）

Name: 用途別ダイヤルシックネスゲージ（0.01mmタイプ）
Brand: 尾崎製作所
SKU: 223005157410
Rating: 5 (1 reviews)

数量スライド割引

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（2件）

通常単価(税別): 7,325円～21,712円

税込単価: 8,058円～23,883円

用途別ダイヤルシックネスゲージ（厚み測定器）0.01mmタイプ。【特長】・測...

詳細情報を確認する

校正証明書
なし
デジタル/ダイヤル
ダイヤル
測定範囲 (mm)
0～10
目量 (mm)
0.01
目盛種類
連続目盛
指示誤差 (μm)
±20

型番

未確定 8 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

用途別ダイヤルシックネスゲージ（厚み測定器）0.01mmタイプ

商品画像：G-0.4N

商品画像：G-2.4N

商品画像：H-0.4N

商品画像：H-2.4N

商品画像：G-20

商品画像：G-30

商品画像：H-20

商品画像：H-30

製品仕様

型式	目量（mm）	測定範囲（mm）	測定深さ（mm）	指示誤差（μm）	測定子		測定力（N）以下
型式	目量（mm）	測定範囲（mm）	測定深さ（mm）	指示誤差（μm）	直径（mm）	平行度（μm）	測定力（N）以下
G-0.4N	0.01	0～10	20	±20	10	5	初圧0.4N
G-2.4N	0.01	0～10	20	±20	10	5	終圧2.4N
G-20	0.01	0～10	20	±20	20（金属製）	15	1.8
G-30	0.01	0～10	20	±20	30（金属製）	20	1.8
H-0.4N	0.01	0～10	120	±20	10	5	初圧0.4N
H-2.4N	0.01	0～10	120	±20	10	5	終圧2.4N
H-20	0.01	0～10	120	±20	20（金属製）	15	1.8
H-30	0.01	0～10	120	±20	30（金属製）	20	1.8

寸法

寸法図（G-0.4N、G-2.4N）

寸法図（G-20）

寸法図（G-30）

寸法図（H-0.4N、H-2.4N）

寸法図（H-20）

寸法図（H-30）

商品TOP

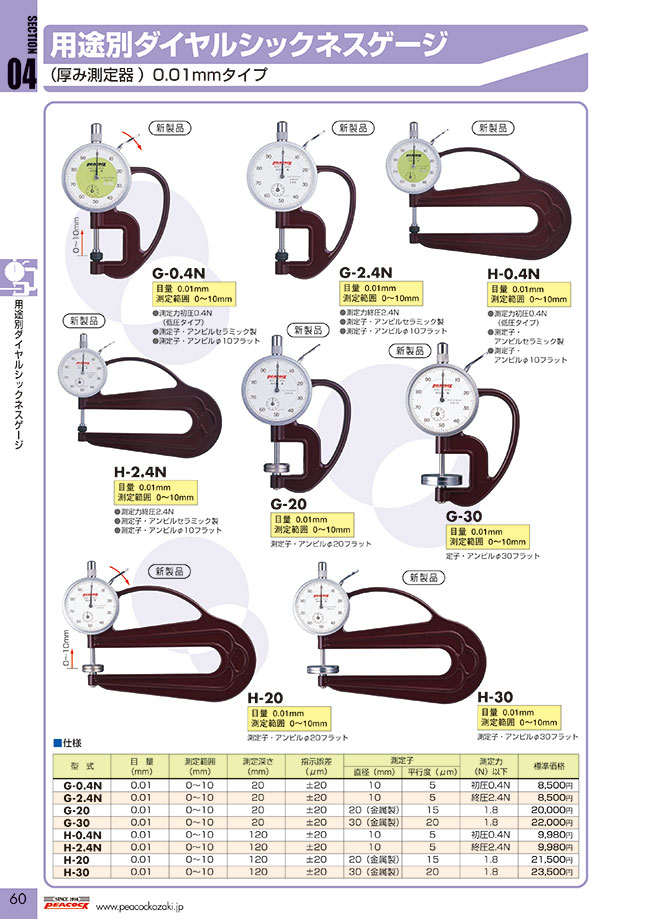

カタログ (見開き版)

絞り込み条件：4 項目の仕様が未選択です

測定力(N)
- 0.4
- 1.8
- 2.4
差込深さ(mm)
- 20
- 120
測定子・アンビルの寸法(mm)
- 10
- 20（金属製）
- 30（金属製）
測定子・アンビルの平行度(μm)
- 5
- 15
- 20
タイプ
- G
- H
出荷日
すべて
3日以内
7日以内

型番リスト

表示件数

型番

測定力

(N)

差込深さ

(mm)

測定子・アンビルの寸法

(mm)

測定子・アンビルの平行度

(μm)

仕様

最小発注数量

0.4	20	10	5	測定力：初圧0.4N（低圧タイプ）、測定子：アンビルセラミック製φ10フラット	1個
2.4	20	10	5	測定力：終圧2.4N、測定子：アンビルセラミック製φ10フラット	1個
1.8	20	20（金属製）	15	測定子：アンビルφ20フラット	1個
1.8	20	30（金属製）	20	測定子：アンビルφ30フラット	1個
0.4	120	10	5	測定力：初圧0.4N（低圧タイプ）、測定子：アンビルセラミック製φ10フラット	1個
2.4	120	10	5	測定力：終圧2.4N、測定子：アンビルセラミック製φ10フラット	1個
1.8	120	20（金属製）	15	測定子：アンビルφ20フラット	1個
1.8	120	30（金属製）	20	測定子：アンビルφ30フラット	1個

通常単価(税別) (税込単価)	通常出荷日

7,325円 ( 8,058円 )	3日目
7,414円 ( 8,155円 )	3日目
17,480円 ( 19,228円 )	7日目
20,269円 ( 22,296円 )	7日目
8,584円 ( 9,442円 )	7日目
8,733円 ( 9,606円 )	7日目
19,960円 ( 21,956円 )	3日目
21,712円 ( 23,883円 )	3日目

詳細情報

基本情報

用途別ダイヤルシックネスゲージ（厚み測定器）0.01mmタイプ。
【特長】
・測定端子φ10～φ30mmタイプがあり。
・測定力初圧0.4N、終圧2.4Nタイプがあり。
・0.4Nタイプは比較的やわらかいワークの測定に最適。
・φ20mm、φ30mmタイプの測定端子のタイプは測定ワークの用途に合わせ選択可能。
【用途】
・紙、フィルム、柔らかいゴムなどの測定に最適。（G-0.4N、H-0.4N 測定力初圧 0.4N 以下）
・硬いゴム、皮革などの測定に最適。（G-2.4N、H-2.4N 測定力終圧 2.4N 以下）
・ウレタン、織物、不織物などの測定に最適。（G-20、H-20 測定子、G-30、H-30 測定子）

商品担当おすすめ

尾崎製作所
ピクテスト（ノークラッチタイプ）測定子
尾崎製作所
標準型ダイヤルゲージ（目量 0.01mm）
「GB-MX形グラナイトベース」と一緒に使用できる、標準型ダイヤルゲージです。目量0.01mmで、用途に合わせて豊富な器種よりご選択できます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

用途別ダイヤルシックネスゲージ（0.01mmタイプ）のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

計測用

満足度：5.02020/10/26

ウレタンの計測用に購入しました。納品もはやく、特に問題ありません。

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q尾崎製作所のシックネスダイヤルゲージで、硬度30～40°の布状の製品を、測定子がφ30のタイプ(H-30)とφ10(型名不明)で測定して比べると、φ10の方が約0.1mm、小さい値が出てしまう。
どういった原因が考えられるか。

測定圧が同じタイプの物であれば、測定している製品の硬度がかなり柔らかいこともあり、測定子の径が小さい物の方が、
接地面積が小さい分、面積当たりの荷重が大きくなってしまうため、値が小さくなる可能性があります。
ただ、柔らかい物を測定するのであれば、測定圧が小さいタイプの型番G-0.4N　を使用した方が、より精度の高い測定が出来るため、そちらをお勧めします。

QG-0.4Nの初圧とはどう有意味ですか？

初圧0.4Nは、0～1mm付近の測定力をいいます。1mm付近までの測定力が0.4Nとゆう意味です。
