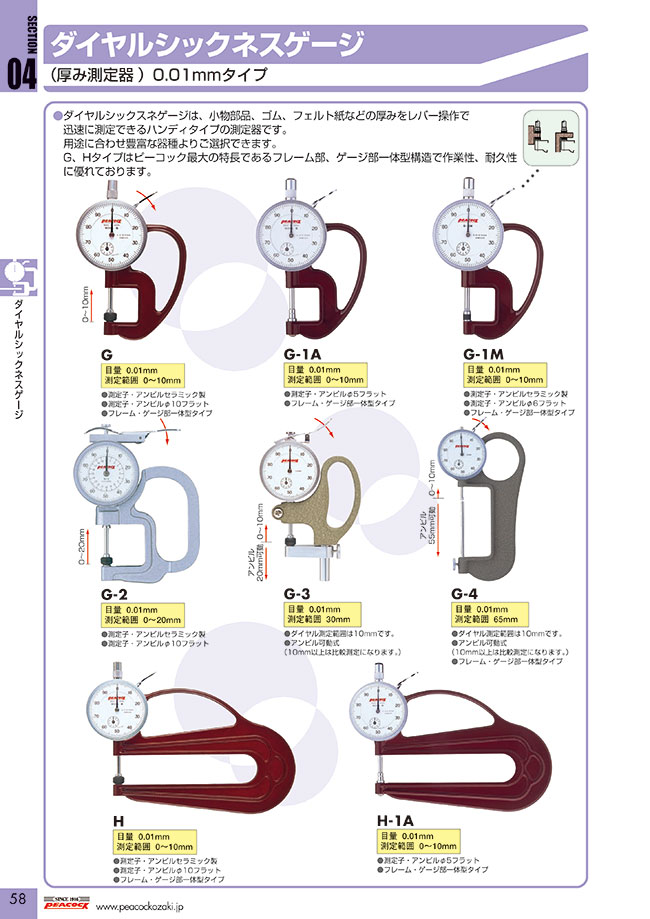

小物部品、ゴム、フェルト紙などの厚みをレバー操作で迅速に測定できる、ダイヤルシックネスゲージ（厚み測定器）
商品参考図（G）
- ※ 上記以外のタイプ・型番につきましては、カタログを参照してください。
PG-10
- 紙厚測定に最適。
- 読み取り易い100μm単位表示付。
- 持ち運びに便利な大きさ、使いやすさも抜群。紙をはさむ部分はSK材を使用。
- 目盛板は、ミリ・ミクロン読みができる。（1目盛は0.01mmまたは10μm）
製品仕様
各部の名称
| 型式 | 目量 （mm） |
測定範囲 （mm） |
測定深さ （mm） |
指示誤差 （μm） |
測定子 | 測定力 （N）以下 |
|
|---|---|---|---|---|---|---|---|
| 直径（mm） | 平行度（μm） | ||||||
| G | 0.01 | 0～10 | 20 | ±20 | 10 | 5 | 1.8 |
| G-MT | 0.01 | 0～10 | 20 | ±20 | 10（金属製） | 5 | 1.8 |
| G-1A | 0.01 | 0～10 | 20 | ±20 | 5 | 5 | 1.8 |
| G-1M | 0.01 | 0～10 | 20 | ±20 | 6 | 5 | 1.8 |
| PG-10 | 0.01 | 0～10 | 20 | ±20 | 10（金属製） | 5 | 1.8 |
| G-2 | 0.01 | 0～20 | 33 | ±22 | 10 | 5 | 2.0 |
| G-3 | 0.01 | 30（可動10mm） | 20 | ±20 | 10 | 5 | 1.8 |
| G-4 | 0.01 | 65（可動10mm） | 30 | ±20 | R 形状 | -- | 1.8 |
| H | 0.01 | 0～10 | 120 | ±20 | 10 | 5 | 1.8 |
| H-MT | 0.01 | 0～10 | 120 | ±20 | 10（金属製） | 5 | 1.8 |
| H-1A | 0.01 | 0～10 | 120 | ±20 | 5 | 5 | 1.8 |
| H-2 | 0.01 | 0～10 | 170 | ±20 | 球状 | -- | 1.8 |
寸法
寸法図（G）
寸法図（G-MT、PG-10）
寸法図（G-1M）
寸法図（G-1A）
寸法図（G-2）
寸法図（G-3）
寸法図（G-4）
寸法図（H）
寸法図（H-1A）
寸法図（H-MT）
寸法図（H-2）
絞り込み条件：6 項目の仕様が未選択です
測定範囲(mm)
- 0～10
- 0～20
- 30（可動10）
- 65（可動10）
測定力(N)
- 1.8
- 2
差込深さ(mm)
- 20
- 33
- 120
- 170
- 30
測定子・アンビルの寸法(mm)
- 5
- 6
- 10
- 10（金属製）
- 球状
- R形状
測定子・アンビルの平行度(μm)
- 5
指示誤差(μm)
- ±20
- ±22
タイプ
- G
- H
- PG
出荷日
- すべて
- 当日出荷可能
- 3日以内
- 7日以内
詳細情報
基本情報
小物部品、ゴム、フェルト紙などの厚みをレバー操作で迅速に測定できるハンディタイプの測定器です。
【特長】
・G・Hタイプはピーコック最大の特長であるフレーム部、ゲージ部一体型構造で作業性、耐久性に優れております。
・測定ワークに合わせ測定範囲、測定子外径サイズ、測定力等用途に合わせ豊富な器種よりご選択できます。
【用途】
・厚み、外径寸法測定に於いて、金属、レンズ、ゴム、プラスチック、紙。
・フェルト、毛髪、真珠など様々な厚さや径を実寸法で容易に測定出来る。
ご注意
- 温度変化による素材の収縮と膨張の影響で、個体によっては１目盛程度のずれが生じる可能性がございます。その際は目盛位置の調整をお願い致します。
