尾崎製作所

ピクテスト（ノークラッチタイプ） 測定子

  • 一部SALE 2026/03/31まで
  • 数量スライド割引
  • 一部当日出荷可能
この商品のFAQをみる（2件）
通常単価(税別)
856円～8,643円特別価格
税込単価
942円～9,507円特別価格

お得なエコノミーシリーズで消耗品もコストダウン！

お得なミスミエコノミーシリーズ

【エコノミーシリーズ】ポリエステル手袋（手のひらPUコーティング）
MISUMI economy

ミスミ

【エコノミーシリーズ】ポリエステル手袋（手のひらPUコーティング）
4.7
通常価格(税別)： 620円 (税込価格：682円)

通常出荷日：在庫品1日目

ゲージ破損防止機能付測定子。【特長】・てこ式ダイヤルゲージに測定方向と異なる横...

詳細情報を確認する
未確定 36 件の候補があります。 型番リスト から選択するか、仕様を選択し型番を確定してください。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

製品特長・仕様

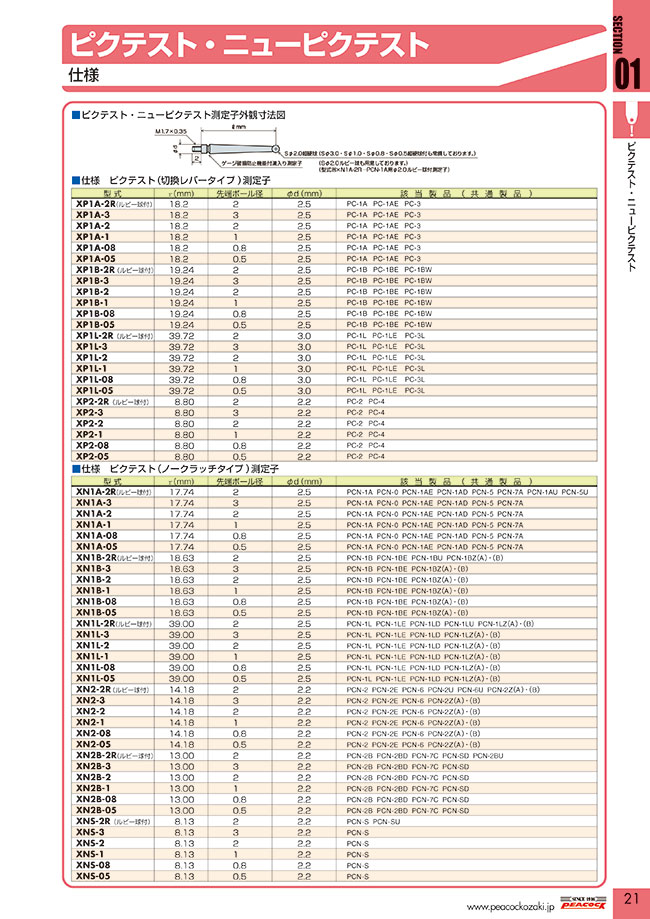

規格表

型式先端ボール径L（mm）φd（mm）該当製品（共通製品）
XN1A-2R
（ルビー球付）		217.742.5PCN-1A,PCN-0,PCN-1AE,PCN-1AD,PCN-5,PCN-7A,PCN-1AU
PCN-5U,PCN-1AV,PCN-1AR,PCN-5R
XN1A-33PCN-1A,PCN-0,PCN-1AE,PCN-1AD,PCN-5,PCN-7A,PCN-1AV
XN1A-22
XN1A-11
XN1A-080.8
XN1A-050.5
XN1B-2R
（ルビー球付）		218.632.5PCN-1B,PCN-1BE,PCN-1BU,PCN-1BZ（A）,PCN-1BZ（B）,PCN-1BV
PCN-1BR
XN1B-33PCN-1B,PCN-1BE,PCN-1BZ（A）,PCN-1BZ（B）,PCN-1BV
XN1B-22
XN1B-11
XN1B-080.8
XN1B-050.5
XN1L-2R
（ルビー球付）		239.002.5PCN-1L,PCN-1LE,PCN-1LD,PCN-1LU,PCN-1LZ（A）,PCN-1LZ（B）
PCN-1LV,PCN-1LR
XN1L-33PCN-1L,PCN-1LE,PCN-1LD,PCN-1LZ（A）,PCN-1LZ（B）,PCN-1LV
XN1L-22
XN1L-11
XN1L-080.8
XN1L-050.5
XN2-2R
（ルビー球付）		214.182.2PCN-2,PCN-2E,PCN-6,PCN-2U,PCN-6U,PCN-2Z（A）,PCN-2Z（B）
PCN-2V,PCN-2R,PCN-6R
XN2-33PCN-2,PCN-2E,PCN-6,PCN-2Z（A）,PCN-2Z（B）,PCN-2V
XN2-22
XN2-11
XN2-080.8
XN2-050.5
XN2B-2R
（ルビー球付）		213.002.2PCN-2B,PCN-2BD,PCN-7C,PCN-SD,PCN-2BU,PCN-2BV
PCN-2BR
XN2B-33PCN-2B,PCN-2BD,PCN-7C,PCN-SD,PCN-2BV
XN2B-22
XN2B-11
XN2B-080.8
XN2B-050.5
XNS-2R
（ルビー球付）		28.132.2PCN-S,PCN-SU,PCN-SV,PCN-SR,PCN-6S
XNS-33PCN-S,PCN-SV,PCN-6S
XNS-22
XNS-11
XNS-080.8
XNS-050.5

外形図

ニューピクテスト（ノークラッチタイプ） 測定子 外形図

使用方法・使用事例

ニューピクテスト（ノークラッチタイプ） 測定子 関連画像
ニューピクテスト（ノークラッチタイプ） 測定子 関連画像
ニューピクテスト（ノークラッチタイプ） 測定子 関連画像
ニューピクテスト（ノークラッチタイプ） 測定子 関連画像
ニューピクテスト（ノークラッチタイプ） 測定子 関連画像
ニューピクテスト（ノークラッチタイプ） 測定子 関連画像
円筒面の測定
回転体の振れ測定
内面の測定
偏心円の測定
厚さの測定
走り上面の測定
走り側面の測定

絞り込み条件：3 項目の仕様が未選択です

  • l(mm)

  • 先端ボール径

  • φD(mm)

  • タイプ

  • 出荷日

    • すべて
    • 当日出荷可能
    • 3日以内
    • 7日以内
    • 9日以内

型番リスト

表示件数
  • 1
    • 型番
    XN1A-05
    XN1A-08
    XN1A-1
    XN1A-2
    XN1A-2R
    XN1A-3
    XN1B-05
    XN1B-08
    XN1B-1
    XN1B-2
    XN1B-2R
    XN1B-3
    XN1L-05
    XN1L-08
    XN1L-1
    XN1L-2
    XN1L-2R
    XN1L-3
    XN2-05
    XN2-08
    XN2-1
    XN2-2
    XN2-2R
    XN2-3
    XN2B-05
    XN2B-08
    XN2B-1
    XN2B-2
    XN2B-2R
    XN2B-3
    XNS-05
    XNS-08
    XNS-1
    XNS-2
    XNS-2R
    XNS-3

    l

    (mm)

    先端ボール径

    φD

    (mm)

    取付本体型番

    付属品

    		最小発注数量
    17.74
    0.5
    2.5
    PCN-1A PCN-0 PCN-1AE PCN-1AD PCN-5 PCN-7A
    -
    1個
    17.74
    0.8
    2.5
    PCN-1A PCN-0 PCN-1AE PCN-1AD PCN-5 PCN-7A
    -
    1個
    17.74
    1
    2.5
    PCN-1A PCN-0 PCN-1AE PCN-1AD PCN-5 PCN-7A
    -
    1個
    17.74
    2
    2.5
    PCN-1A PCN-0 PCN-1AE PCN-1AD PCN-5 PCN-7A
    -
    1個
    17.74
    2
    2.5
    PCN-1A PCN-0 PCN-1AE PCN-1AD PCN-5 PCN-7A PCN-1AU PCN-5U
    ルビー球付
    1個
    17.74
    3
    2.5
    PCN-1A PCN-0 PCN-1AE PCN-1AD PCN-5 PCN-7A
    -
    1個
    18.63
    0.5
    2.5
    PCN-1B PCN-1BE PCN-1BZ（A）・（B）
    -
    1個
    18.63
    0.8
    2.5
    PCN-1B PCN-1BE PCN-1BZ（A）・（B）
    -
    1個
    18.63
    1
    2.5
    PCN-1B PCN-1BE PCN-1BZ（A）・（B）
    -
    1個
    18.63
    2
    2.5
    PCN-1B PCN-1BE PCN-1BZ（A）・（B）
    -
    1個
    18.63
    2
    2.5
    PCN-1B PCN-1BE PCN-1BU PCN-1BZ（A）・（B）
    ルビー球付
    1個
    18.63
    3
    2.5
    PCN-1B PCN-1BE PCN-1BZ（A）・（B）
    -
    1個
    39.00
    0.5
    2.5
    PCN-1L PCN-1LE PCN-1LD PCN-1LZ（A）・（B）
    -
    1個
    39.00
    0.8
    2.5
    PCN-1L PCN-1LE PCN-1LD PCN-1LZ（A）・（B）
    -
    1個
    39.00
    1
    2.5
    PCN-1L PCN-1LE PCN-1LD PCN-1LZ（A）・（B）
    -
    1個
    39.00
    2
    2.5
    PCN-1L PCN-1LE PCN-1LD PCN-1LZ（A）・（B）
    -
    1個
    39.00
    2
    2.5
    PCN-1L PCN-1LE PCN-1LD PCN-1LU PCN-1LZ（A）・（B）
    ルビー球付
    1個
    39.00
    3
    2.5
    PCN-1L PCN-1LE PCN-1LD PCN-1LZ（A）・（B）
    -
    1個
    14.18
    0.5
    2.2
    PCN-2 PCN-2E PCN-6 PCN-2Z（A）・（B）
    -
    1個
    14.18
    0.8
    2.2
    PCN-2 PCN-2E PCN-6 PCN-2Z（A）・（B）
    -
    1個
    14.18
    1
    2.2
    PCN-2 PCN-2E PCN-6 PCN-2Z（A）・（B）
    -
    1個
    14.18
    2
    2.2
    PCN-2 PCN-2E PCN-6 PCN-2Z（A）・（B）
    -
    1個
    14.18
    2
    2.2
    PCN-2 PCN-2E PCN-6 PCN-2U PCN-6U PCN-2Z（A）・（B）
    ルビー球付
    1個
    14.18
    3
    2.2
    PCN-2 PCN-2E PCN-6 PCN-2Z（A）・（B）
    -
    1個
    13.00
    0.5
    2.2
    PCN-2B PCN-2BD PCN-7C PCN-SD
    -
    1個
    13.00
    0.8
    2.2
    PCN-2B PCN-2BD PCN-7C PCN-SD
    -
    1個
    13.00
    1
    2.2
    PCN-2B PCN-2BD PCN-7C PCN-SD
    -
    1個
    13.00
    2
    2.2
    PCN-2B PCN-2BD PCN-7C PCN-SD
    -
    1個
    13.00
    2
    2.2
    PCN-2B PCN-2BD PCN-7C PCN-SD PCN-2BU
    ルビー球付
    1個
    13.00
    3
    2.2
    PCN-2B PCN-2BD PCN-7C PCN-SD
    -
    1個
    8.13
    0.5
    2.2
    PCN-S
    -
    1個
    8.13
    0.8
    2.2
    PCN-S
    -
    1個
    8.13
    1
    2.2
    PCN-S
    -
    1個
    8.13
    2
    2.2
    PCN-S
    -
    1個
    8.13
    2
    2.2
    PCN-S PCN-SU
    ルビー球付
    1個
    8.13
    3
    2.2
    PCN-S
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    5,580円4,760円
    ( 5,236円 )
    在庫品1日目当日出荷可能
    1,475円
    ( 1,623円 )
    3日目
    1,475円
    ( 1,623円 )
    3日目
    856円
    ( 942円 )
    在庫品1日目当日出荷可能
    4,492円3,427円
    ( 3,770円 )
    3日目
    6,649円5,951円
    ( 6,546円 )
    7日目
    5,372円4,760円
    ( 5,236円 )
    9日目
    1,475円
    ( 1,623円 )
    3日目
    1,475円
    ( 1,623円 )
    3日目
    856円
    ( 942円 )
    3日目
    4,448円3,427円
    ( 3,770円 )
    3日目
    7,057円5,951円
    ( 6,546円 )
    7日目
    8,643円4,760円
    ( 5,236円 )
    在庫品1日目当日出荷可能
    1,571円
    ( 1,728円 )
    在庫品1日目当日出荷可能
    2,247円
    ( 2,472円 )
    在庫品1日目当日出荷可能
    1,766円
    ( 1,943円 )
    在庫品1日目当日出荷可能
    3,955円3,427円
    ( 3,770円 )
    3日目
    6,649円4,760円
    ( 5,236円 )
    在庫品1日目当日出荷可能
    6,166円4,760円
    ( 5,236円 )
    3日目
    1,354円
    ( 1,489円 )
    3日目
    1,503円
    ( 1,653円 )
    3日目
    942円
    ( 1,036円 )
    3日目
    6,285円3,427円
    ( 3,770円 )
    在庫品1日目当日出荷可能
    5,840円
    ( 6,424円 )
    7日目
    6,090円
    ( 6,699円 )
    7日目
    1,354円
    ( 1,489円 )
    3日目
    1,503円
    ( 1,653円 )
    3日目
    1,050円
    ( 1,155円 )
    在庫品1日目当日出荷可能
    4,448円3,427円
    ( 3,770円 )
    3日目
    5,840円
    ( 6,424円 )
    7日目
    7,020円4,760円
    ( 5,236円 )
    3日目
    1,366円
    ( 1,503円 )
    3日目
    1,366円
    ( 1,503円 )
    3日目
    1,080円
    ( 1,188円 )
    3日目
    5,028円3,427円
    ( 3,770円 )
    3日目
    7,090円5,951円
    ( 6,546円 )
    7日目
  • 1

    • 詳細情報

    基本情報

    ゲージ破損防止機能付測定子。
    【特長】
    ・てこ式ダイヤルゲージに測定方向と異なる横の値から加わった場合、測定子根元溝部で折れゲージを保護。
    ・測定子はねじ込み式の為、簡単に交換できる。
    ・先端ボール径（材質超硬球）は、φ0.5（直径0.5）〜3でタイプと用途別に選択できる。
    ・φ2（直径2）ルビー球タイプもある。
    【用途】
    ・ニューピクテストPCNシリーズの各々型式に合った測定子を取付け寸法測定する為の替え測定子。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ピクテスト（ノークラッチタイプ） 測定子のレビュー
    4.9平均満足度：4.910件のレビュー
    製品検査
    5
    満足度：5.02023/01/24
    以前より定期的に購入しております、品質・価格ともに満足いく商品だと思います。
    0人が参考にしています。
    リピート注文
    5
    満足度：5.02022/11/15
    納期が早く1個から頼めるので、今回も注文をすることにしました。
    0人が参考にしています。
    工場内作業
    5
    満足度：5.02022/05/20
    他でも購入することは可能ですが出荷日一番早かったミスミさんで購入させていただきました。
    0人が参考にしています。
    ダイヤルゲージ用に
    5
    満足度：5.02021/08/18
    ダイヤルゲージの先が折れてしまったので購入。安いし納期も早かったので助かりました。
    0人が参考にしています。
    測定
    5
    満足度：5.02021/06/23
    先端がおれた際は こちら交換できるので 非常に便利で助かります　
    0人が参考にしています。
    10件全て見る

    よくあるご質問（FAQ）

    Q測定子が折れた場合の交換方法は？
    A
    測定子はねじ込み式ですので左回しにて外して頂き本体型式に準じた替え測定子を取付けてください。
    Q替え測定子はどの長さでも取付測定出来ますか？
    A
    てこ式ﾀﾞｲﾔﾙｹﾞｰｼﾞ型式に準じた替え測定子を取付けないと正確な測定値を求める事が出来ませんので十分ご注意お願いします。例）製品型式PCＮ-1A→替え測定子型式ＸＮ１Ａ-2先端φ1の場合、型式ＸＮ１Ａ-1となります。
