0.01	0.5	0-25-0	3	5	5	縦形切換レバータイプ	切換レバータイプ、測定子XP1A-2付	1個
0.01	0.8	0-40-0	3	8	5	縦形切換レバータイプ	切換レバータイプ、測定子XP1B-2付	1個
0.01	1	0-50-0	4	10	5	縦形切換レバータイプ	切換レバータイプ、測定子XP1L-2付	1個
0.002	0.28	0-140-0	2	3	2	縦形切換レバータイプ	切換レバータイプ、高精度、測定子XP2-2付	1個
0.01	0.5	0-25-0	3	5	5	横形切換レバータイプ	切換レバータイプ、測定子XP1A-2付	1個
0.01	1	0-50-0	4	10	5	横形切換レバータイプ	切換レバータイプ、測定子XP1L-2付	1個
0.002	0.28	0-140-0	2	3	2	横形切換レバータイプ	切換レバータイプ、高精度、測定子XP2-2付	1個

通常単価(税別) (税込単価)	通常出荷日

8,810円 ( 9,691円 )	在庫品1日目当日出荷可能
8,898円 ( 9,788円 )	在庫品1日目当日出荷可能
10,791円 ( 11,870円 )	在庫品1日目当日出荷可能
10,791円 ( 11,870円 )	3日目
11,056円 ( 12,162円 )	在庫品1日目当日出荷可能
12,427円 ( 13,670円 )	3日目
12,038円 ( 13,242円 )	3日目

基本情報

【特長】
・てこ式ダイヤルゲージの切換レバータイプです。0.01mm・0.002mmより選択できます。
・測定子の支点部の軸受けにミニチュアベアリングを使用してますので軸ガタの影響が少なく、指示安定にすぐれています。
・ピクテストは切替レバータイプの為、測定物の条件に合わせ切替レバーにて作動方向を切替できる。
・下から上への動き（指針右回転）。上から下への動き（指針左回転）。
・外枠と内枠の隙間から水や油の侵入を防ぐために、Oリングを組み込んでいますので、防水性に優れています。
・バランス針採用により姿勢差（ゲージ取付方向）による誤差を極力小さくしました。
・ゲージ破損防止測定子は、全器種に付いています。
【用途】
・芯出し測定、振れ測定、偏心円の測定等幅広く高精度で使用できる測定器。

商品情報

製品特長・仕様

てこ式ダイヤルゲージの、切換レバータイプピクテスト PCシリーズ

型番	PC-1A	PC-1B	PC-1L	PC-2
写真
特長	切換レバータイプ測定子 XP1A-2付	切換レバータイプ測定子XP1B-2付	切換レバータイプ測定子XP1L-2付	切換レバータイプ高精度測定子 XP2-2付

型番	PC-3	PC-3L	PC-4
写真
特長	切換レバータイプ測定子 XP1A-2付	切換レバータイプ測定子 XP1L-2付	切換レバータイプ高精度測定子 XP2-2付

測定物の条件に合わせて切換レバーを使えるのが便利
切換レバーを切換えることにより指針は、反対方向に回転

製品仕様

型式	目量（mm）	測定範囲（mm）	目盛仕様	最大許容誤差MPE（μm）					測定力（N）以下
型式	目量（mm）	測定範囲（mm）	目盛仕様	10目盛指示誤差	1回転指示誤差	全測定範囲行き指示誤差	戻り誤差	繰返し精密度	測定力（N）以下
PC-1A	0.01	0.5	0-25-0	5	--	6	4	3	0.4
PC-1B	0.01	0.8	0-40-0	5	--	9	4	3	0.4
PC-1L	0.01	1.0	0-50-0	5	--	10	5	3	0.4
PC-2	0.002	0.28	0-140-0	2	--	4	3	1	0.4
PC-3	0.01	0.5	0-25-0	5	--	6	4	3	0.4
PC-3L	0.01	1.0	0-50-0	5	--	10	5	3	0.4
PC-4	0.002	0.28	0-140-0	2	--	4	3	1	0.4

外形図

寸法図（PC-1A／PC-1B／PC-1L／PC-2）

型式	L（mm）
PC-1A	21.4
PC-1B	22.4
PC-1L	43.0
PC-2	12.0

単位：mm

寸法図（PC-3／PC-4／PC-3L）

型式	L（mm）
PC-3	21.4
PC-4	12.0
PC-3L	43.0

単位：mm

使用方法・使用事例

円筒面の測定
回転体の振れ測定

内面の測定

偏心円の測定

厚さの測定

走り上面の測定

走り側面の測定

カタログ

商品TOP

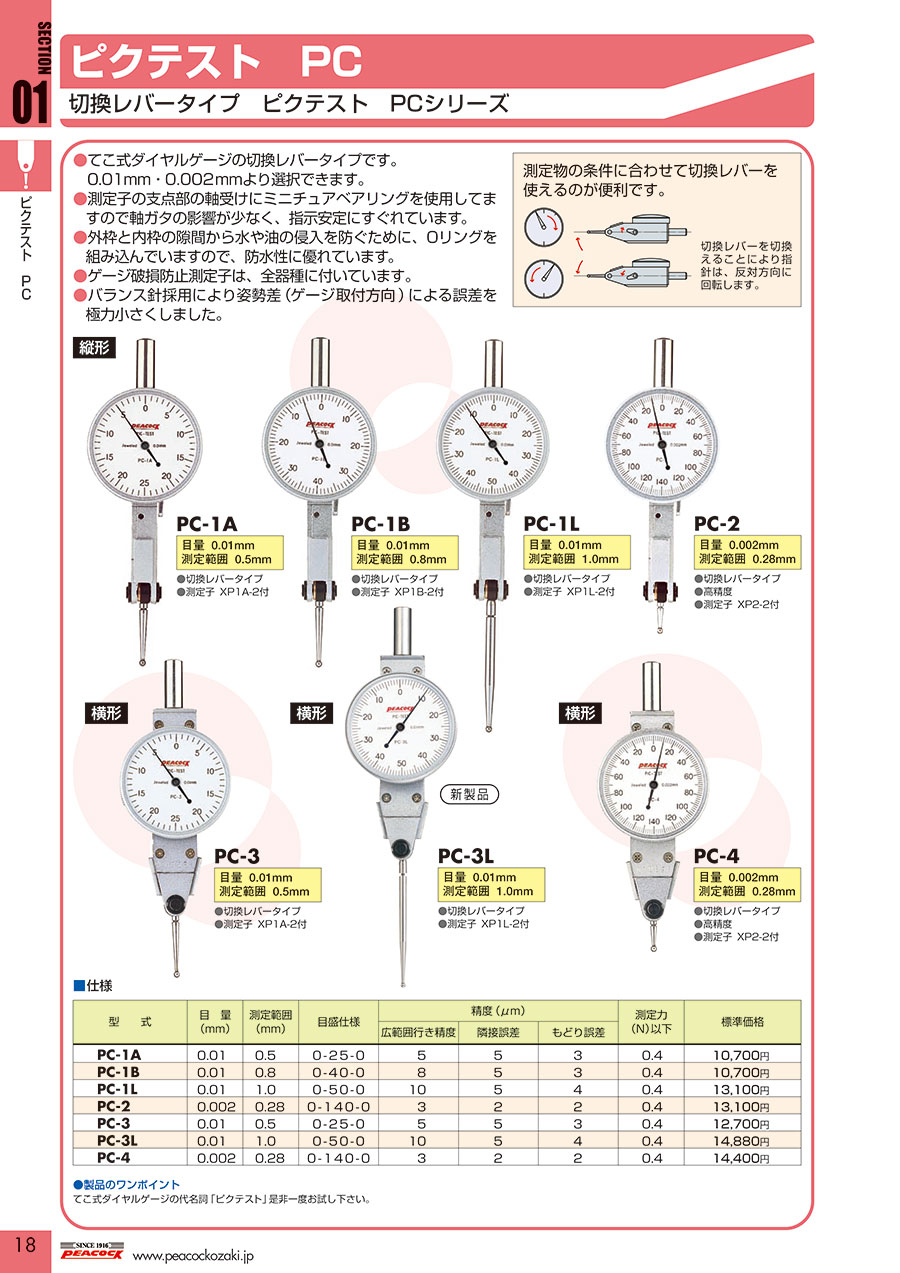

カタログ (見開き版)

商品担当おすすめ

尾崎製作所
ピクテスト（ノークラッチタイプ）測定子
尾崎製作所
標準型ダイヤルゲージ（目量 0.01mm）
「GB-MX形グラナイトベース」と一緒に使用できる、標準型ダイヤルゲージです。目量0.01mmで、用途に合わせて豊富な器種よりご選択できます。
尾崎製作所
指針1回転未満ニューピクテスト Zシリーズ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

切換レバータイプピクテスト PCシリーズのレビュー

4.2平均満足度：4.216件のレビュー

星5
25%
星4
75%
星3
0%
星2
0%
星1
0%

芯だし

満足度：5.02022/11/01

安価で使いやすい商品です。どうしても破損してしますので安価が助かります。

0人が参考にしています。

芯出し

満足度：4.02021/11/30

芯出しに使用してますたくさん在庫もっておりますよく破損するので精度がいるので

0人が参考にしています。

測定用

満足度：4.02021/04/26

工作機械での芯出しようで使用しています。作りもしっかりしているので満足しています。

0人が参考にしています。

ワ−クの平行出しで使用

満足度：5.02021/01/30

ワ−クの平行出しや検査測定などに使用してます。使いやすく、満足してます。

0人が参考にしています。

平行だし

満足度：4.02021/01/09

入れ子をバイスに設置しておもに平行だしにてつかってます便利です

0人が参考にしています。

16件全て見る

よくあるご質問（FAQ）

Q替え測定子はどの長さでも取付測定出来ますか？

てこ式ダイヤルゲージ型式に準じた替え測定子を取付けないと正確な測定値を求める事が出来ませんので十分ご注意お願いします。例）製品型式PC-1A→替え測定子型式XP1A-2先端φ1の場合、型式XP1A-1となります。
