面径大ニューピクテスト Dシリーズ
- 通常単価(税別)
- 12,402円～16,105円
- 税込単価
- 13,642円～17,716円
表示部面径（外枠外径φ46.5（直径46.5mm））タイプの面径大タイプ。【特長】・より、見やすくする...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
詳細情報
基本情報
表示部面径（外枠外径φ46.5（直径46.5mm））タイプの面径大タイプ。
【特長】
・より、見やすくするため、面径を約30％大きくしました。ロングステム（ネジ込み式）を標準化しました。
・0.01mm・0.002mm・0.001mmタイプより選択できます。
・ゲージ破損防止測定子は、全器種に付いています。
・報じ部が大きく高齢作業者の方でも読取が容易。
商品情報
より見やすくするため、面径を約30%大きくした、面径大 ニューピクテスト Dシリーズ
PCN-1AD
PCN-1LD
PCN-2BD
PCN-SD
遠隔からでも表示が読みやすいDタイプ（φ46.5（面径46.5mm）最小表示が容易に読み取れる）
製品仕様
| 型式 | 目量 （mm） | 測定範囲 （mm） | 目盛仕様 | 最大許容誤差MPE（μm） | 測定力 （N）以下 | ||||
|---|---|---|---|---|---|---|---|---|---|
| 10目盛 指示誤差 | 1回転 指示誤差 | 全測定範囲 行き指示誤差 | 戻り誤差 | 繰返し 精密度 | |||||
| PCN-1AD | 0.01 | 0.5 | 0 - 25 - 0 | 5 | -- | 6 | 3 | 3 | 0.3 |
| PCN-1LD | 0.01 | 1 | 0 - 50 - 0 | 5 | -- | 10 | 4 | 3 | 0.3 |
| PCN-2BD | 0.002 | 0.2 | 0 - 100 - 0 | 2 | -- | 4 | 2 | 1 | 0.3 |
| PCN-SD | 0.001 | 0.2 | 0 - 100 - 0 | 2 | -- | 4 | 2 | 1 | 0.3 |
寸法
寸法図（PCN-1AD／PCN-2BD／PCN-SD／PCN-1LD）
| 型式 | L（mm） |
|---|---|
| PCN-1AD | 21.3 |
| PCN-2BD, PCN-SD | 16.6 |
| PCN-1LD | 42.8 |
単位：mm

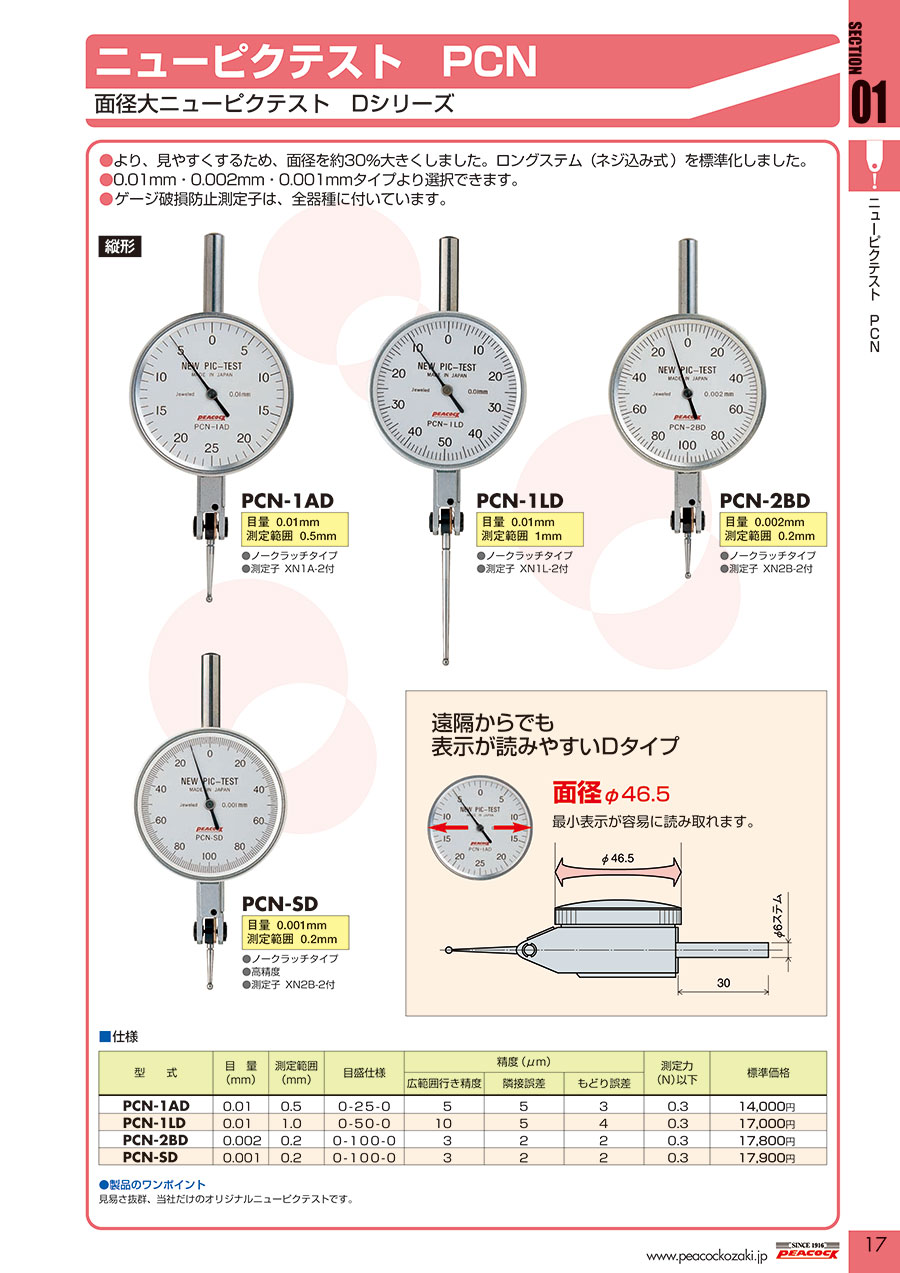

カタログ
