尾崎製作所

ニューピクテスト（ノークラッチタイプ） PCNシリーズ

Name: ニューピクテスト（ノークラッチタイプ） PCNシリーズ
Brand: 尾崎製作所
SKU: 223005157173
Rating: 4.7 (9 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.7

平均満足度4.7

この商品のレビューをみる（9件）

この商品のFAQをみる（1件）

通常単価(税別): 10,469円～15,267円

税込単価: 11,516円～16,794円

お得なエコノミーシリーズで消耗品もコストダウン！

お得なミスミエコノミーシリーズ

MISUMI economy

ミスミ

【エコノミーシリーズ】ポリエステル手袋（手のひらPUコーティング）

4.8

通常価格(税別)： 620円 (税込価格：682円)

通常出荷日：在庫品1日目

【特長】・てこ式ダイヤルゲージで最も一般的な切換レバーのないノークラッチタイプ...

詳細情報を確認する

校正証明書
なし
デジタル/ダイヤル
ダイヤル
測定力　 (Ｎ)
0.3
目盛種類
バランス目盛

未確定：候補が11型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

目量

(mm)

測定範囲

(mm)

目盛仕様

(mm)

戻り誤差

(μm)

広範囲行き精度

(μm)

隣接誤差

(μm)

詳細タイプ

仕様

最小発注数量

0.01	0.5	0-25-0	3	5	5	面径小（φ29）	ノークラッチタイプ面径小（φ29）測定子XN1A-2付	1個
0.01	0.5	0-25-0	3	5	5	測定子XN1A-2付	ノークラッチタイプ測定子XN1A-2付	1個
0.01	0.8	0-40-0	3	8	5	測定子XN1B-2付	ノークラッチタイプ測定子XN1B-2付	1個
0.01	1	0-50-0	4	10	5	測定子XN1L-2付	ノークラッチタイプ測定子XN1L-2付	1個
0.002	0.28	0-140-0	2	3	2	ノークラッチタイプ	ノークラッチタイプ測定子XN2-2付	1個
0.002	0.2	0-100-0	2	3	2	ノークラッチタイプ	ノークラッチタイプ測定子XN2B-2付	1個
0.01	0.5	0-25-0	3	5	5	ノークラッチタイプ	ノークラッチタイプ測定子XN1A-2付	1個
0.002	0.28	0-140-0	2	3	2	測定子XN2-2付	ノークラッチタイプ測定子XN2-2付	1個
0.01	1.5	0-25-0	3	8	5	ノークラッチタイプ	ノークラッチタイプ内目盛付測定子XN1A-2付	1個
0.002	0.6	0-100-0	3	6	2	ノークラッチタイプ	ノークラッチタイプ内目盛付測定子XN2B-2付	1個
0.001	0.14	0-70-0	2	3	2	高精度	ノークラッチタイプ高精度測定子XNS-2付	1個

通常単価(税別) (税込単価)	通常出荷日

11,757円 ( 12,933円 )	3日目
10,985円 ( 12,084円 )	3日目
10,985円 ( 12,084円 )	3日目
13,761円 ( 15,137円 )	3日目
13,761円 ( 15,137円 )	3日目
13,987円 ( 15,386円 )	在庫品1日目当日出荷可能
10,469円 ( 11,516円 )	3日目
11,775円 ( 12,953円 )	3日目
11,834円 ( 13,017円 )	在庫品1日目当日出荷可能
15,267円 ( 16,794円 )	在庫品1日目当日出荷可能
14,751円 ( 16,226円 )	3日目

基本情報

【特長】
・てこ式ダイヤルゲージで最も一般的な切換レバーのないノークラッチタイプです。
・測定子の上方向、下方向の運動に対し指針は常に右回転しますので、用途が広く測定の能率が向上します。
・0.01mm・0.002mm・0.001mmタイプより選択できます。
・測定子の支点部の軸受けにミニチュアベアリングを使用してますので軸ガタの影響が少なく指示安定にすぐれています。
・外枠と内枠の隙間から水や油の侵入を防ぐ為にOリングを組み込んでいますので、防水性にすぐれています。
・ゲージ破損防止測定子は、全器種に付いています。
・バランス針採用により姿勢差（ゲージ取付方向）による誤差を極力小さくしました。
【用途】
・芯出し測定、振れ測定、偏心円の測定等幅広く高精度で使用できる測定器。

商品仕様

製品特長・仕様

てこ式ダイヤルゲージで切換レバーのないノークラッチタイプのニューピクテスト PCNシリーズ

特長

てこ式ダイヤルゲージで最も一般的な切換レバーのないノークラッチタイプ。測定子の上方向、下方向の運動に対し指針は常に右回転するため、用途が広く測定の能率が向上。
0.01mm、0.002mm、0.001mmタイプより選択できる。
測定子の支点部の軸受けにミニチュアベアリングを使用しているため軸ガタの影響が少なく指示安定にすぐれる。
外枠と内枠の隙間から水や油の侵入を防ぐ為にOリングを組み込み、防水性にすぐれる。
ゲージ破損防止測定子は、全器種に装備。
バランス針採用により姿勢差（ゲージ取付方向）による誤差を極力小さくした仕様。

型番	PCN-0	PCN-1A	PCN-1B
写真
特長	ノークラッチタイプ面径小（φ29）測定子 XN1A-2付	ノークラッチタイプ測定子 XN1A-2付	ノークラッチタイプ測定子 XN1B-2付

型番	PCN-1L	PCN-2	PCN-2B
写真
特長	ノークラッチタイプ測定子 XN1L-2付	ノークラッチタイプ高精度測定子 XN2-2付	ノークラッチタイプ高精度測定子 XN2B-2付

型番	PCN-S	PCN-7A	PCN-7C
写真
特長	ノークラッチタイプ高精度測定子 XNS-2付	ノークラッチタイプ内目盛付測定子 XN1A-2付	ノークラッチタイプ内目盛付測定子 XN2B-2付

型番	PCN-5	PCN-6	PCN-6S
写真
特長	ノークラッチタイプ測定子 XN1A-2付	ノークラッチタイプ高精度測定子 XN2-2付	ノークラッチタイプ高精度測定子 XNS-2付

製品仕様

型式	目量（mm）	測定範囲（mm）	目盛仕様	最大許容誤差MPE（μm）					測定力（N）以下
型式	目量（mm）	測定範囲（mm）	目盛仕様	10目盛指示誤差	1回転指示誤差	全測定範囲行き指示誤差	戻り誤差	繰返し精密度	測定力（N）以下
PCN-0	0.01	0.5	0-25-0	5	-	6	4	3	0.3
PCN-1A	0.01	0.5	0-25-0	5	-	6	4	3	0.3
PCN-1B	0.01	0.8	0-40-0	5	-	9	4	3	0.3
PCN-1L	0.01	1.0	0-50-0	5	-	10	5	3	0.3
PCN-2	0.002	0.28	0-140-0	2	-	4	3	1	0.3
PCN-2B	0.002	0.2	0-100-0	2	-	4	3	1	0.3
PCN-S	0.001	0.14	0-70-0	2	-	4	3	1	0.3
PCN-7A	0.01	1.5	0-25-0	5	10	16	5	3	0.3
PCN-7C	0.002	0.6	0-100-0	2	5	7	4	1	0.3
PCN-5	0.01	0.5	0-25-0	5	-	6	4	3	0.3
PCN-6	0.002	0.28	0-140-0	2	-	4	3	1	0.3
PCN-6S	0.001	0.14	0-70-0	2	-	4	3	1	0.3

外形図

寸法

寸法図（PCN-1A／PCN-7A／PCN-1B／PCN-1L／PCN-2／PCN-2B, PCN-7C／PCN-S）

型式	L（mm）
PCN-1A, PCN-7A	21.3
PCN-1B	22.2
PCN-1L	42.8
PCN-2	17.8
PCN-2B, PCN-7C	16.6
PCN-S	11.7

単位：mm

寸法図（PCN-0）

型式	L（mm）
PCN-0	21.3

単位：mm

寸法図（PCN-5／PCN-6／PCN-6S）

型式	L（mm）
PCN-5	21.3
PCN-6	17.8
PCN-6S	11.7

単位：mm

使用方法・使用事例

カタログ

商品TOP

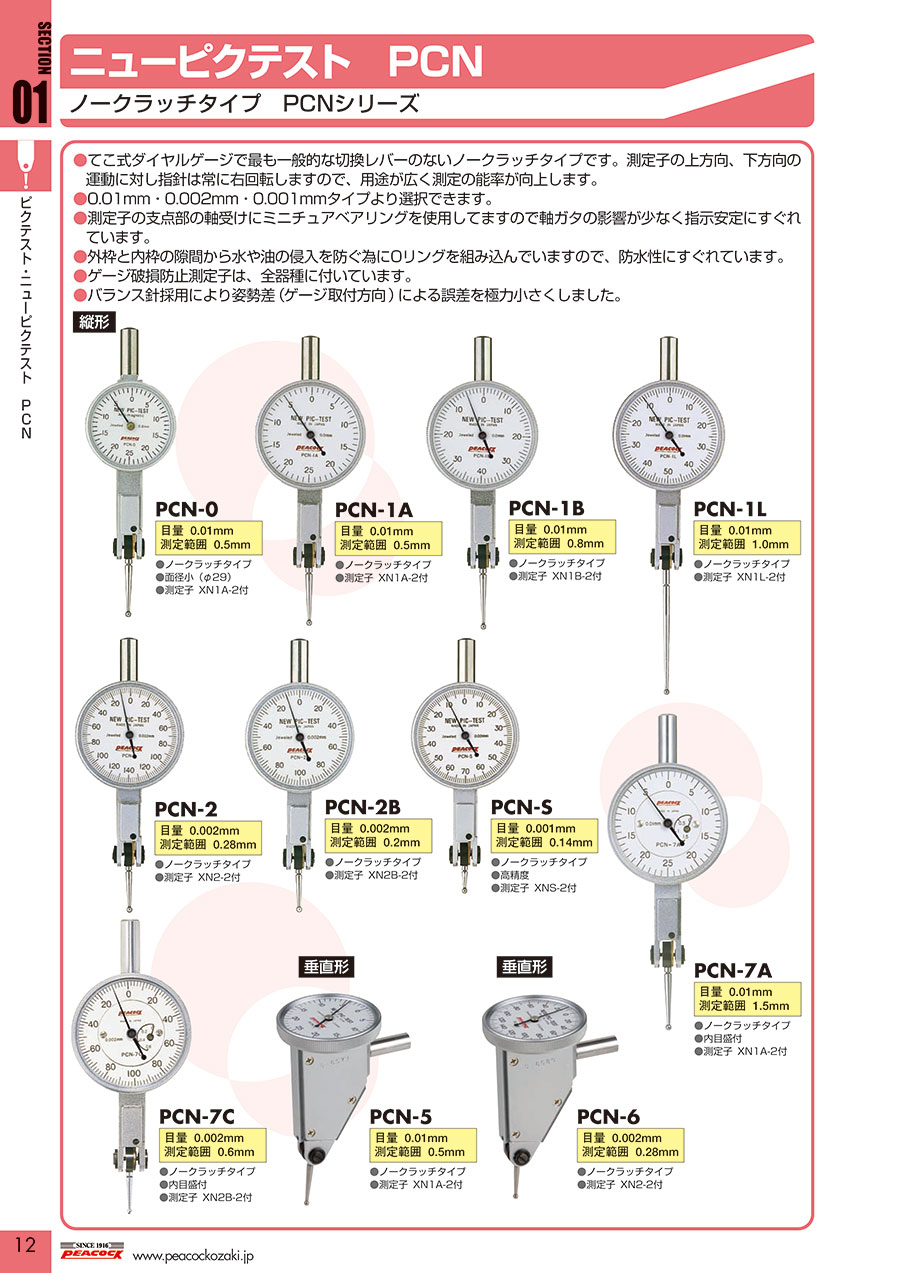

カタログ (見開き版)

商品担当おすすめ

尾崎製作所
ピクテスト（ノークラッチタイプ）測定子
尾崎製作所
標準型ダイヤルゲージ（目量 0.01mm）
「GB-MX形グラナイトベース」と一緒に使用できる、標準型ダイヤルゲージです。目量0.01mmで、用途に合わせて豊富な器種よりご選択できます。
ミツトヨ
てこ式ダイヤルゲージテストインジケータ縦形・小形

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ニューピクテスト（ノークラッチタイプ） PCNシリーズのレビュー

4.7平均満足度：4.79件のレビュー

星5
78%
星4
22%
星3
0%
星2
0%
星1
0%

芯出しで使用

満足度：5.02019/10/09

メモリがとても見やすく、非クラッチ式がいいで大変気に入っています。

1人が参考にしています。

振れ測定

満足度：4.02021/09/26

ちょうどセール時で特別価格ということもあり、こちらのピックテストを購入しました。品質はよいと思います。

0人が参考にしています。

検査用

満足度：5.02021/05/28

定期的に購入しています。価格、納期共に非常に満足しています。

0人が参考にしています。

平行

満足度：4.02020/08/12

入れ子の平行出しや測定　深さや仕上げ面　測定に使ってます　　　　

0人が参考にしています。

旋盤

満足度：5.02020/03/14

旋盤加工時の振れ精度確認に使用をしています。精度良く使用できます

0人が参考にしています。

9件全て見る

よくあるご質問（FAQ）

Q替え測定子はどの長さでも取付測定出来ますか？

てこ式ダイヤルゲージ型式に準じた替え測定子を取付けないと正確な測定値を求める事が出来ませんので十分ご注意お願いします。例）製品型式PCN-1L→替え測定子型式XN1L-2先端φ1（直径1mm）の場合、型式XN1L-1となります。
