尾崎製作所

測定子ジョイント（継ぎ足しジョイント）

Name: 測定子ジョイント（継ぎ足しジョイント）
Brand: 尾崎製作所
SKU: 223005157094
Rating: 4.7 (7 reviews)

数量スライド割引
一部当日出荷可能

4.7

平均満足度4.7

この商品のレビューをみる（7件）

この商品のFAQをみる（2件）

通常単価(税別): 798円～1,503円

税込単価: 878円～1,653円

お得なエコノミーシリーズで消耗品もコストダウン！

お得なミスミエコノミーシリーズ

MISUMI economy

ミスミ

【エコノミーシリーズ】ポリエステル手袋（手のひらPUコーティング）

4.7

通常価格(税別)： 620円 (税込価格：682円)

通常出荷日：在庫品1日目

標準ダイヤルゲージにて測定物に測定子が届かない場合に測定子ジョイントを継ぎ足す...

詳細情報を確認する

取付ねじサイズ (ｍｍ)
2.5

型番

未確定 24 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

製品特長・仕様

規格表

Lmm	6mm	10mm	15mm	20mm	25mm	30mm	35mm	40mm	45mm
φ4タイプ	XJ-406	XJ-410	XJ-415	XJ-420	XJ-425	XJ-430	XJ-435	XJ-440	XJ-445
φ5タイプ	-	XJ-510	-	XJ-520	-	XJ-530	-	XJ-540	-

XJ-406のネジ穴の深さは5mm。

Lmm	50mm	55mm	60mm	65mm	70mm	75mm	80mm	90mm	100mm
φ4タイプ	XJ-450	XJ-455	XJ-460	XJ-465	XJ-470	XJ-475	XJ-480	XJ-490	XJ-400
φ5タイプ	XJ-550	-	XJ-560	-	-	-	-	-	-

外形図

φ4mm（直径4mm）タイプ

φ5mm（直径5mm）タイプ

使用方法・使用事例

長針抜き

商品TOP

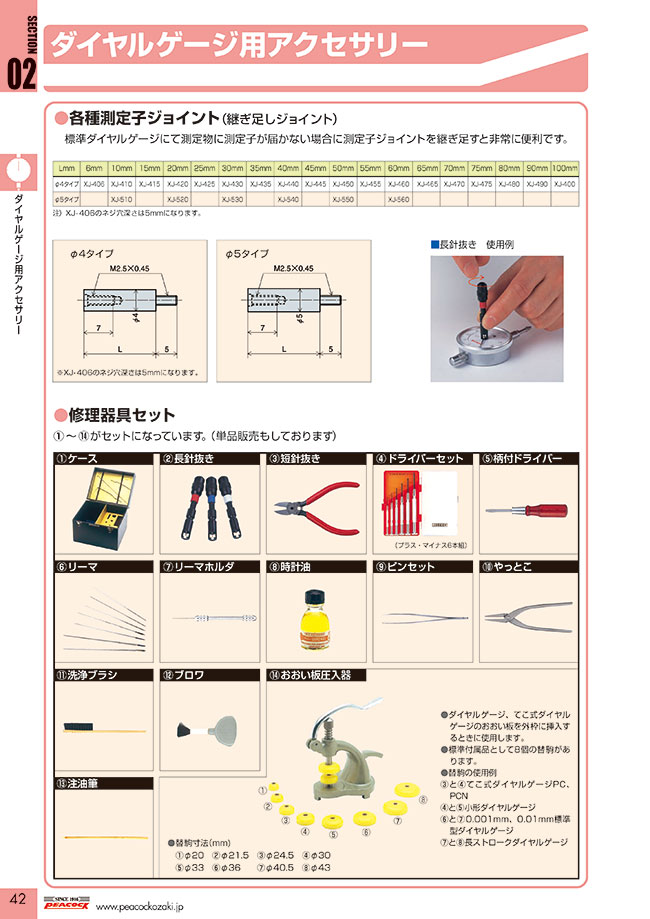

カタログ (見開き版)

絞り込み条件：2 項目の仕様が未選択です

L(mm)
- 6
- 10
- 15
- 20
- 25
- 30
- 35
- 40
- 45
- 50
- 55
- 60
- 65
- 70
- 75
- 80
- 90
- 100
直径(mm)
- 4
- 5
出荷日
すべて
当日出荷可能
3日以内
5日以内
7日以内

型番リスト

表示件数

型番

(mm)

直径

(mm)

最小発注数量

100	4	1個
6	4	1個
10	4	1個
15	4	1個
20	4	1個
25	4	1個
30	4	1個
35	4	1個
40	4	1個
45	4	1個
50	4	1個
55	4	1個
60	4	1個
65	4	1個
70	4	1個
75	4	1個
80	4	1個
90	4	1個
10	5	1個
20	5	1個
30	5	1個
40	5	1個
50	5	1個
60	5	1個

通常単価(税別) (税込単価)	通常出荷日

1,366円 ( 1,503円 )	3日目
822円 ( 904円 )	3日目
822円 ( 904円 )	3日目
798円 ( 878円 )	在庫品1日目当日出荷可能
822円 ( 904円 )	3日目
822円 ( 904円 )	3日目
822円 ( 904円 )	在庫品1日目当日出荷可能
822円 ( 904円 )	5日目
798円 ( 878円 )	5日目
798円 ( 878円 )	在庫品1日目当日出荷可能
1,103円 ( 1,213円 )	在庫品1日目当日出荷可能
964円 ( 1,060円 )	3日目
1,214円 ( 1,335円 )	3日目
1,214円 ( 1,335円 )	3日目
1,200円 ( 1,320円 )	在庫品1日目当日出荷可能
1,503円 ( 1,653円 )	3日目
1,503円 ( 1,653円 )	3日目
1,200円 ( 1,320円 )	7日目
1,200円 ( 1,320円 )	在庫品1日目当日出荷可能
1,503円 ( 1,653円 )	3日目
1,200円 ( 1,320円 )	3日目
1,200円 ( 1,320円 )	3日目
1,368円 ( 1,505円 )	3日目
1,503円 ( 1,653円 )	3日目

詳細情報

基本情報

標準ダイヤルゲージにて測定物に測定子が届かない場合に測定子ジョイントを継ぎ足すと非常に便利です。
【特長】
・測定子ジョイントは外径φ4タイプにて長さ6mm、長さ10～80mmまで用意。
・外径φ4タイプにて5mmおき寸法にて、長さ90mm、100mmと用意。
・外径φ5タイプは、長さ10mm～60mm間で10mmおき寸法にて用意。
【用途】
・測定子ジョイントを利用し不足寸法を補う事が出来る。
・非常に簡易的で便利なジョイント。

商品担当おすすめ

尾崎製作所
ピクテスト（ノークラッチタイプ）測定子
尾崎製作所
標準型ダイヤルゲージ（目量 0.01mm）
「GB-MX形グラナイトベース」と一緒に使用できる、標準型ダイヤルゲージです。目量0.01mmで、用途に合わせて豊富な器種よりご選択できます。
尾崎製作所
ニードル測定子

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

測定子ジョイント（継ぎ足しジョイント）のレビュー

4.7平均満足度：4.77件のレビュー

星5
86%
星4
0%
星3
14%
星2
0%
星1
0%

変位センサーの接触子の延長として

満足度：5.02019/11/05

変位センサーの接触子で長いものを探しましたが見つからず、こちらで延長するために特注しました。標準の接触子とセンサー本体の...もっと読む

1人が参考にしています。

測定用補助品

満足度：5.02022/12/07

この商品は測定子のジョイントとして使用しています。製品の深部の長さを測定するときは、この商品がないと測定ができないので助...もっと読む

0人が参考にしています。

部品測定用

満足度：5.02021/11/23

円筒部品の深溝の振れを計測するのに使用しています。使用上問題ありません。

0人が参考にしています。

ダイヤルゲージの測定子の延長

満足度：5.02019/04/30

ダイヤルゲージの先端が測定したいワークにに届かないので延長で延長しました。ネジ山もしっかりしていて、ガタもなく測定できま...もっと読む

0人が参考にしています。

テストで使用。

満足度：3.02019/02/13

必要な個数で注文できて、納期や価格がすぐに分かるので、便利に利用しています。

0人が参考にしています。

7件全て見る

よくあるご質問（FAQ）

Q他メーカーのダイヤルゲージは取付可能ですか？

ネジ部がM2.5（P＝0.45）mmであれば取付可能です。

QXJ-400の公差を教えてください。

保証値ではなくあくまでも目安となりますが±0.1mmです。
