尾崎製作所

小形ダイヤルゲージ（測定範囲1～5mm）

カタログ |

数量スライド割引
一部当日出荷可能

この商品のFAQをみる（1件）

通常単価(税別): 6,148円～21,933円

税込単価: 6,763円～24,126円

お得なエコノミーシリーズで消耗品もコストダウン！

お得なミスミエコノミーシリーズ

通常出荷日：在庫品1日目

コンパクト設計のダイヤルゲージ。【特長】・小形ダイヤルゲージの面径（外径）は、...

校正証明書
なし
デジタル/ダイヤル
ダイヤル
繰返し精密度 (μm)
5
J (mm)
8.0 0-0.03

未確定：候補が8型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品仕様

型番	5S	47
写真
特長	目量：0.001mm 測定範囲1mm 裏ぶたフラット測定子（X-107）	目量：0.01mm 測定範囲4mm 測定子（X-107）

型番	47F	47FZ
写真
特長	目量：0.01mm 測定範囲：4mm 裏ぶたフラット測定子（X-107）	目量：0.01mm 測定範囲：0.8mm 裏ぶたフラット超硬球付測定子（XB-1）

型番	57S	36A
写真
特長	目量：0.01mm 測定範囲：5mm 測定子（X-105）	目量：0.005mm 測定範囲：3mm 測定子（X-107）
型番	36B
写真
特長	目量：0.01mm 測定範囲：3mm 測定子（X-107）

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

製品仕様

型式	目量（mm）	測定範囲（mm）（ストローク）	目盛仕様	指示誤差（MPE）				戻り誤差	繰返し精密度	測定力（N）以下
型式	目量（mm）	測定範囲（mm）（ストローク）	目盛仕様	1/10回転	1/2回転	1回転	全測定範囲	戻り誤差	繰返し精密度	測定力（N）以下
5S	0.001	1	±0-100-100	5	6	7	10	4	2	1.5
47	0.01	4	0-50-0	8	12	14	18	4	3	1.4
47F	0.01	4	0-50-0	8	12	14	18	4	3	1.4
47SZ	0.01	0.8	40-0-40	8	-	-	15	4	3	1.4
57S	0.01	5	±0-50-100	8	12	14	18	4	3	1.4
36A	0.005	3	±0-25-50	6	9	10	12	3.5	3	1.4
36B	0.01	3	±0-25-50	8	11	12	16	4	3	1.4

（単位μm）

寸法

型式	A	B	C	D	E	F	G	H	I	J
5S	43.2	30.5	12.9	40.8	12.5	--	4	5.1	37	8.0	0-0.03
47	39.6	20	9.7	36	13	15	3.5	6.5	32	8.0	0-0.03
47F	39.6	20	9.7	36	13	--	3.5	6.5	32	8.0	0-0.03
47SZ	41.1	20	9.7	36	13	--	3.5	6.5	32	8.0	0-0.022
57S	41.3	27.4	10	39	14	19	4	5.1	36.5	8.0	0-0.03
36A	46.2	30.5	12.9	40.8	12.5	19	4	5.1	37	8.0	0-0.03
36B	46.2	30.5	12.9	40.8	12.5	19	4	5.1	37	8.0	0-0.03

（単位mm）

外形図

使用方法・使用事例

測定スペースが狭い箇所や多点測定時便利なダイヤルゲージです。

型番リスト

表示件数

型番

目量

(mm)

測定力

(N)

目盛種類

戻り誤差

(μm)

目盛仕様

任意の1/10回転指示誤差

(μm)

任意の1/2回転指示誤差

(μm)

任意の1回転指示誤差

(μm)

測定範囲

(mm)

[指示誤差]2回転

[指示誤差]全測定範囲

(mm)

仕様

最小発注数量

0.001	1.5	連続目盛	4	±0-100-100	5	±6	±7	1	±8	±10	43.2	30.5	12.9	40.8	12.5	-	4	5.1	37	裏ぶたフラット、測定子(X-107)	1個
0.005	1.4	連続目盛	6	±0-25-50	9	-	±13	3	-	±15	46.2	30.5	12.9	40.8	12.5	19	4	5.1	37	測定子(X-107)	1個
0.005	1.4	連続目盛	6	±0-25-50	9	-	±13	3	-	±15	46.2	30.5	12.9	40.8	12.5	19	4	5.1	37	測定子(X-107)、裏ぶたフラット	1個
0.01	1.4	連続目盛	6	0-25-50	9	-	±13	3	-	±15	46.2	30.5	12.9	40.8	12.5	19	4	5.1	37	測定子(X-107)	1個
0.01	1.4	連続目盛	6	±0-25-50	9	-	±13	3	-	±15	46.2	30.5	12.9	40.8	12.5	19	4	5.1	37	測定子(X-107)、裏ぶたフラット	1個
0.01	1.4	バランス目盛	6	0-50-0	9	-	±13	4	-	±15	39.6	20	9.7	36	13	15	3.5	6.5	32	測定子(X-107)	1個
0.01	1.4	バランス目盛	6	0-50-0	9	-	±13	4	-	±15	39.6	20	9.7	36	13	-	3.5	6.5	32	裏ぶたフラット、測定子(X-107)	1個
0.01	1.4	連続目盛	6	±0-50-100	9	-	±13	5	-	±15	41.3	27.4	10	39	14	19	4	5.1	36.5	測定子(X-105)	1個

通常単価(税別) (税込単価)	通常出荷日

21,933円 ( 24,126円 )	3日目
10,553円 ( 11,608円 )	5日目
10,324円 ( 11,356円 )	7日目
10,766円 ( 11,843円 )	在庫品1日目当日出荷可能
9,890円 ( 10,879円 )	8日目
6,211円 ( 6,832円 )	在庫品1日目当日出荷可能
6,148円 ( 6,763円 )	在庫品1日目当日出荷可能
7,018円 ( 7,720円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

コンパクト設計のダイヤルゲージ。
【特長】
・小形ダイヤルゲージの面径（外径）は、φ（直径）36・39・40.8のサイズを用意。
・測定範囲は1mm、3mm、4mm、5mmタイプを用意。
・目量は0.001mm、0.005mm、0.01mmタイプの3種類で測定用途に合わせ選択できる。
・面径が小さくコンパクトタイプのダイヤルゲージです。
・多点測定や治具への組み込み等にもスペースを取りません。
【用途】
・コンパクト設計のダイヤルゲージの為、治具への組込みスペースをとらない。

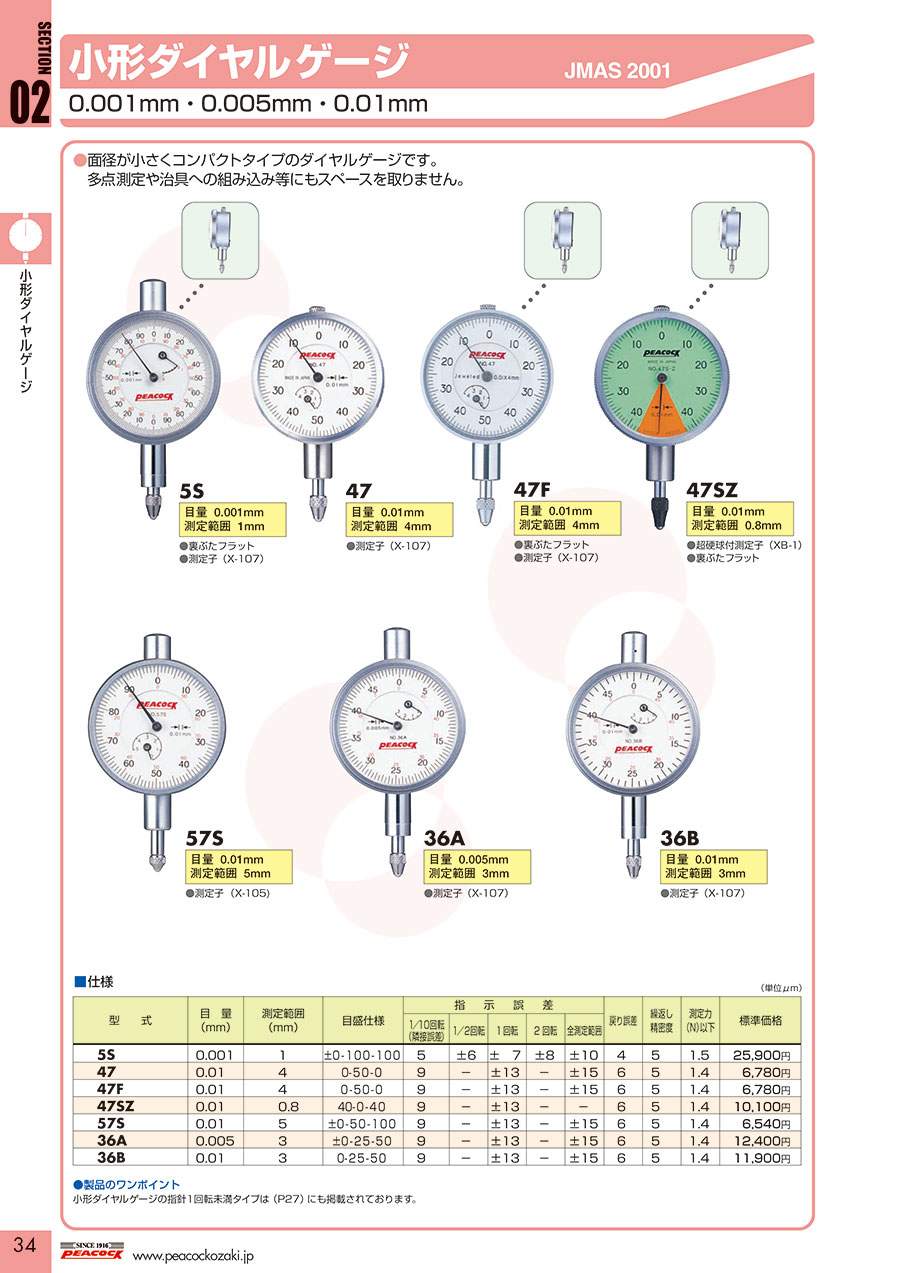

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

尾崎製作所
ピクテスト（ノークラッチタイプ）測定子
尾崎製作所
標準型ダイヤルゲージ（目量 0.01mm）
「GB-MX形グラナイトベース」と一緒に使用できる、標準型ダイヤルゲージです。目量0.01mmで、用途に合わせて豊富な器種よりご選択できます。
新潟精機（SK）
デュロメータ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

小形ダイヤルゲージ（測定範囲1～5mm）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qダイヤル表示部の数値の読み間違いを防ぐ為に小形ダイヤルで指針１回転未満タイプはありますか？

指針1回転未満タイプ用意してます。型式47SZとなります。
