標準型ダイヤルゲージ（目量 0.001mm）
- 通常単価(税別)
- 9,660円～21,441円
- 税込単価
- 10,626円～23,585円
【特長】・目量0.001mmで最も一般的なダイヤルゲージです。・耐衝撃機構（ショックプルーフ）によりス...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
目量0.001mm、0.005mmで最も一般的な、標準型ダイヤルゲージ
商品画像
5B-HG 高精度タイプ
5B
5F
5-DX
5-SWF
25
25S
25F-RE
55
55-DX
56
製品仕様
| 型式 | 目量 （mm） |
測定範囲 （mm） |
目盛仕様 | 指示誤差（μm） | 戻り誤差 （μm） |
繰返し 精密度 （μm） |
測定力 （N）以下 |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/10回転 （隣接誤差） |
1/2回転 | 1回転 | 2回転 | 全測定 範囲 |
|||||||
| 5B-HG | 0.001 | 1 | 0-100-0 | 2 | ±2 | ±3 | ±3 | ±3 | 2 | 0.5 | 1.5 |
| 5B | 0.001 | 1 | 0-100-0 | 2.5 | ±3 | ±4 | ±4 | ±5 | 3 | 0.5 | 1.5 |
| 5F | 0.001 | 1 | 0-100-0 | 2.5 | ±3 | ±4 | ±4 | ±5 | 3 | 0.5 | 1.5 |
| 5-DX | 0.001 | 1 | 0-100-0 | 2.5 | ±3 | ±4 | ±4 | ±5 | 3 | 0.5 | 1.5 |
| 5-SWF | 0.001 | 1 | 0-100-0 | 2.5 | ±3 | ±4 | ±4 | ±5 | 3 | 0.5 | 1.5 |
| 25 | 0.001 | 2 | ±0-100-0 | 4 | ±5 | ±6 | ±6 | ±7 | 3 | 0.5 | 1.5 |
| 25S | 0.001 | 2 | 0-100-0 | 4 | ±5 | ±6 | ±6 | ±7 | 3 | 0.5 | 1.5 |
| 25F-RE | 0.001 | 2 | ±0-100-0 | 4 | ±5 | ±6 | ±6 | ±7 | 3 | 0.5 | 1.5 |
| 55 | 0.001 | 5 | 0-100-0 | 5 | ±6 | ±7 | ±8 | ±10 | 4 | 1 | 1.5 |
| 55-DX | 0.001 | 5 | 0-100-0 | 5 | ±6 | ±7 | ±8 | ±10 | 4 | 1 | 1.5 |
| 56 | 0.005 | 5 | 0-25-50 | 6 | ±10 | ±10 | ±12 | ±12 | 5 | 5 | 1.5 |
寸法
寸法図
| 型式 | A | B | C | D | E | F | G | H | I | J | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 5B-HG | 60 | 41.5 | 18.5 | 53 | 14.5 | 20 | 4 | 6.5 | 49 | 8.0 | 0 -0.022 |
| 5-DX | 60 | 42.6 | 17 | 55.7 | 14.5 | 20 | 5 | 7 | 52 | 8.0 | 0 -0.03 |
| 5B | 60 | 41.5 | 18.5 | 53 | 14.5 | 20 | 4 | 6.5 | 49 | 8.0 | 0 -0.022 |
| 5F | 60 | 41.5 | 18.5 | 53 | 14.5 | -- | 4 | 6.5 | 49 | 8.0 | 0 -0.022 |
| 5-SWF | 63 | 41.5 | 17.5 | 55 | 15 | 20 | 4 | 6.5 | 49 | 8.0 | 0 -0.022 |
| 25 | 72 | 42 | 25 | 66.5 | 14.5 | 20 | 4 | 7.5 | 62.5 | 8.0 | 0 -0.03 |
| 25F-RE | 72 | 41 | 25 | 66.5 | 14.5 | -- | 4 | 7.5 | 62.5 | 8.0 | 0 -0.03 |
| 25S | 60 | 42.6 | 17 | 55.7 | 14.5 | 20 | 5 | 7 | 52 | 8.0 | 0 -0.03 |
| 55 | 73 | 52 | 25 | 66 | 17 | 20 | 4.5 | 7 | 62.5 | 8.0 | 0 -0.03 |
| 55-DX | 62 | 44.5 | 17 | 57 | 17 | 19.5 | 4.5 | 6.5 | 52 | 8.0 | 0 -0.03 |
| 56 | 62 | 44.5 | 17 | 57 | 17 | 19.5 | 4.5 | 6.5 | 52 | 8.0 | 0 -0.03 |
単位：mm
詳細情報
基本情報
【特長】
・目量0.001mmで最も一般的なダイヤルゲージです。
・耐衝撃機構（ショックプルーフ）によりスピンドルの急激な押し上げから歯車を保護します。
・外枠と内枠の隙間から、水や油の侵入を防ぐためにOリングを組み込んでいますので、防水性に優れています。
・ステムは、SK焼入れ鋼の使用により、ハードな使用にも耐える高い強度をもっています。
・全器種リミットシールが標準付属されています。
【用途】
・厚み測定、段差測定、振れ測定、比較測定等幅広く利用出来る。
・被測定物の測定条件に合わせ豊富な器種より選択できる。

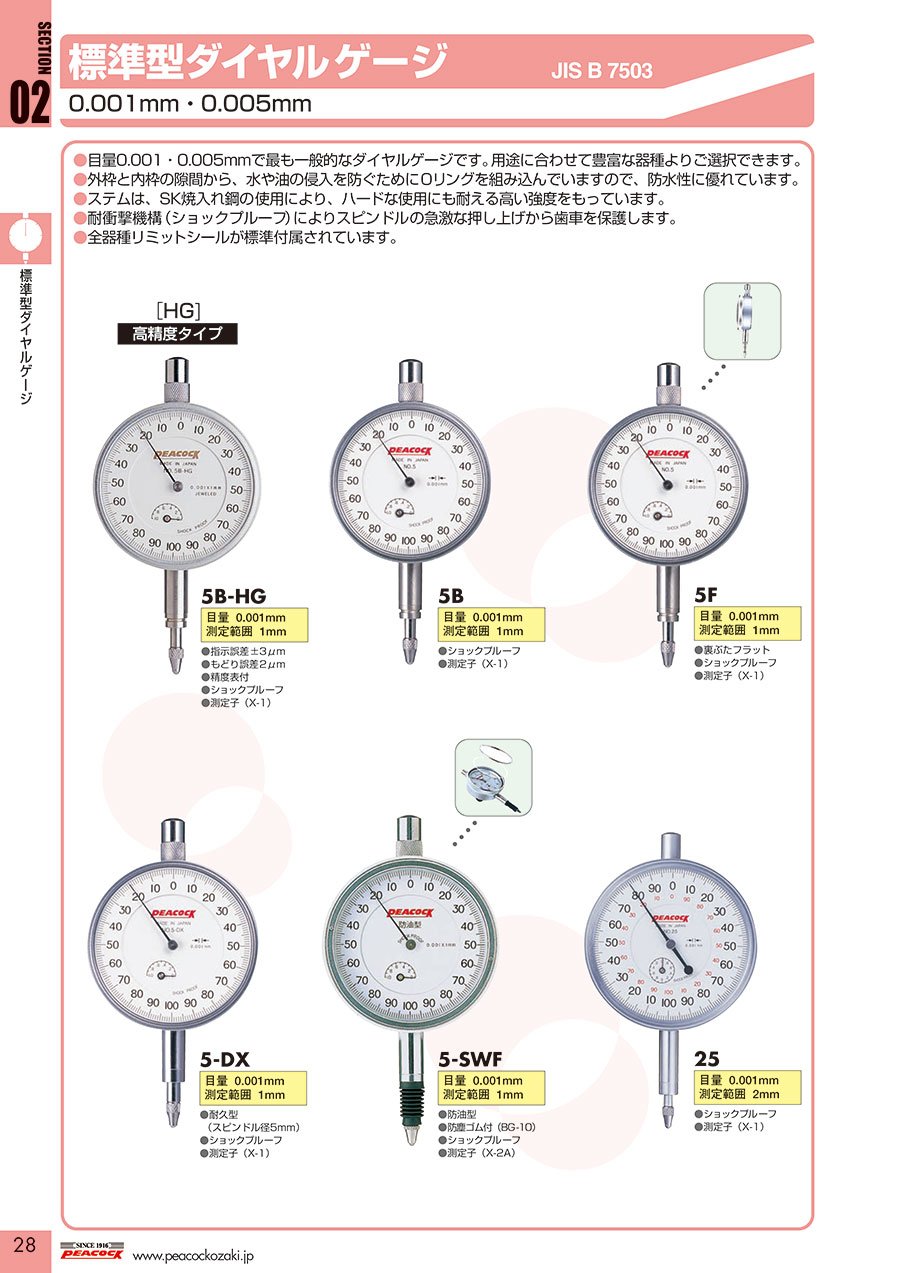

カタログ
