三協リール

エアホースリール SHR、SHSシリーズ

通常単価(税別): 18,480円～74,831円

税込単価: 20,328円～82,314円

通常出荷日：1日目～4日目

【特長】・簡単ホース交換機構（継手仕様）です・必要に応じた首振り機能付です・空圧工具使用時のエア供給用...

よく一緒に見られています

三協リール

通常出荷日：1 日目

種類
ホース・エアリール
使用圧力(MPa)
1.4
ホース材質
ポリウレタン

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定 11 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

製品特長・仕様

製品の基本仕様・特長

SHR-15Z

SHR-20Z

SHR-31Z

SHR-35Z

SHR-40P

SHS-210A

SHS-213A

SHS-213A-OR

SHS-306A

SHS-310A

SHS-310A-OR

使用方法・使用事例

メンテナンスを向上させるラクラク継手仕様

ホースの根元部側に別途継手を設けることにより、本体の分解をすることなく誰でも簡単にホース交換が出来る三協リール社独自の機能です。

＜作業を始める前に＞

スパナ（10mm）を2本準備する。
エアの供給を止める。
残圧を抜く。

（1）
継手金具が見えるまでホースを引き出し、ロックさせる。

（2）
ストッパーゴム玉を継手より本体側に移動する。

（3）
古いホースを外し、Oリングとホースを交換する。

※Oリングはホースの先端部に入っています。

（4）
下記の項目が確認出来ましたら通常通りご使用頂けます。

ロックがかかっている。
ゴム玉を元の位置に戻す。
先端の部品を付替える。
エアの供給を開始する。
引出し・巻戻しの動作を行う。
エア漏れがないか確認する

商品TOP

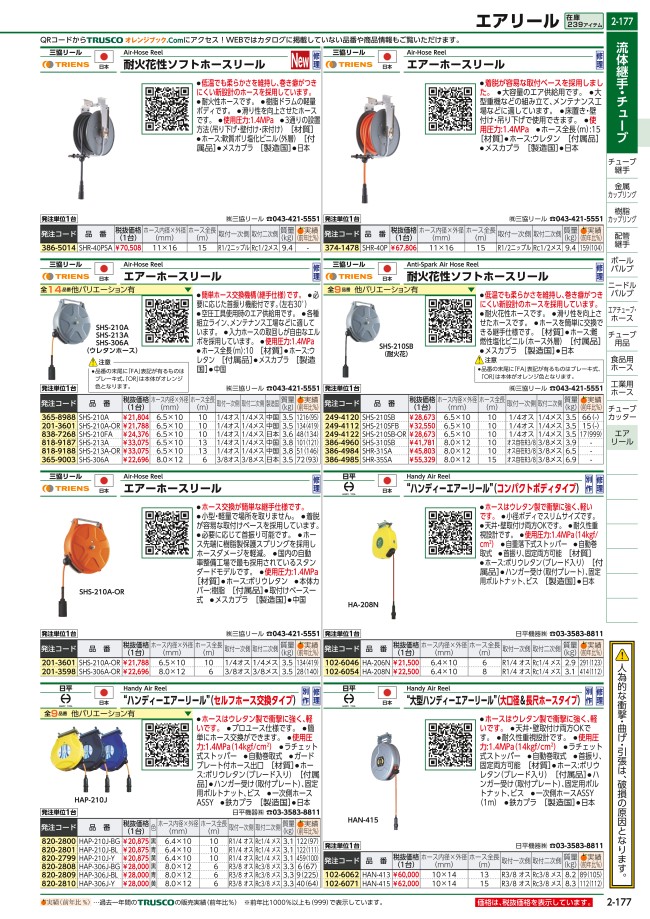

カタログ (見開き版)

絞り込み条件：15 項目の仕様が未選択です

取付一次側
- オスニップルR1/2
- オス自在R1/4
- 3/8オス
- オス自在R3/8
取付二次側
- Rc1/2メスねじ
- 1/4メス
- G1/4メスねじ
- 3/8メス
- Rc3/8メスねじ
仕様
- 吊り下げ・壁付け両用タイプ
- 吊り下げ・壁付け両用タイプ、ブレーキ式
- 吊り下げ・壁付け両用タイプ・床置き
トラスココード
- 201-3601
- 201-3598
- 244-0915
- 365-9003
- 365-8988
- 374-1478
- 818-9190
- 818-9189
- 818-9188
- 818-9187
- 838-7268
- 327-2109
- 327-2095
- 374-1460
- 838-7264
JANコード
- 4571255130119
- 4571255131987
- 4571255131994
- 4571255132007
- 4571255132663
- 4571255132670
- 4571255132700
- 4571255132717
- 4571255132892
- 4571255132915
- 4571255133103
- 4571255131123
- 4571255131130
- 4571255131178
- 4571255131185
質量(g)
- 3500
- 3600
- 3800
- 3900
- 9400
- 6400
- 6800
- 7000
- 7200
材質1
- ドラム本体：樹脂
- 本体カバー：樹脂
ホース一次側全長(m)
- 0.8
- 1
ホース全長(m)
- 6
- 10
- 13
- 15
- 20
ホース内径×外径(mm)
- 6.5×10.0
- 8.0×12.0
- 11.0×16.0
奥行(mm)
- 152
- 247
- 165
高さ(mm)
- 314
- 430
- 408
幅(mm)
- 290
- 380
- 384
色
- オレンジ
- グレー
適合チューブ外径(mm)
- 10
- 12
- 16
タイプ
- SHR-P
- SHR-Z
- SHS-A
- SHS-A-OR
出荷日
すべて
1日以内
4日以内

型番リスト

表示件数

型番

取付一次側	取付二次側	仕様	トラスココード	JANコード	質量(g)	材質1	ホース一次側全長(m)	ホース全長(m)	ホース内径×外径(mm)	奥行(mm)	高さ(mm)	幅(mm)	色	適合チューブ外径(mm)	最小発注数量

オスニップルR1/2	Rc1/2メスねじ	吊り下げ・壁付け両用タイプ・床置き	374-1478	4571255130119	9400	ドラム本体：樹脂	1	15	11.0×16.0	247	430	380	グレー	16	1個
オス自在R1/4	G1/4メスねじ	吊り下げ・壁付け両用タイプ	365-8988	4571255131987	3500	本体カバー：樹脂	0.8	10	6.5×10.0	152	314	290	グレー	10	1個
オス自在R1/4	G1/4メスねじ	吊り下げ・壁付け両用タイプ	201-3601	4571255132892	3500	本体カバー：樹脂	0.8	10	6.5×10.0	152	314	290	オレンジ	10	1個
オス自在R1/4	G1/4メスねじ	吊り下げ・壁付け両用タイプ、ブレーキ式	838-7268	4571255131994	3600	本体カバー：樹脂	0.8	10	6.5×10.0	152	314	290	グレー	10	1個
オス自在R1/4	G1/4メスねじ	吊り下げ・壁付け両用タイプ	818-9187	4571255132663	3800	本体カバー：樹脂	0.8	13	6.5×10.0	152	314	290	グレー	10	1個
オス自在R1/4	G1/4メスねじ	吊り下げ・壁付け両用タイプ	818-9188	4571255132700	3800	本体カバー：樹脂	0.8	13	6.5×10.0	152	314	290	オレンジ	10	1個
オス自在R3/8	Rc3/8メスねじ	吊り下げ・壁付け両用タイプ	365-9003	4571255132007	3500	本体カバー：樹脂	1	6	8.0×12.0	152	314	290	グレー	12	1個
オス自在R3/8	Rc3/8メスねじ	吊り下げ・壁付け両用タイプ	201-3598	4571255132915	3500	本体カバー：樹脂	1	6	8.0×12.0	152	314	290	オレンジ	12	1個
オス自在R3/8	Rc3/8メスねじ	吊り下げ・壁付け両用タイプ、ブレーキ式	244-0915	4571255133103	3600	本体カバー：樹脂	1	6	8.0×12.0	152	314	290	グレー	12	1個
オス自在R3/8	Rc3/8メスねじ	吊り下げ・壁付け両用タイプ	818-9189	4571255132670	3900	本体カバー：樹脂	1	10	8.0×12.0	152	314	290	グレー	12	1個
オス自在R3/8	Rc3/8メスねじ	吊り下げ・壁付け両用タイプ	818-9190	4571255132717	3900	本体カバー：樹脂	1	10	8.0×12.0	152	314	290	オレンジ	12	1個

通常単価(税別) (税込単価)	通常出荷日

74,831円 ( 82,314円 )	1日目
18,480円 ( 20,328円 )	1日目
21,935円 ( 24,129円 )	1日目
24,755円 ( 27,231円 )	4日目
27,350円 ( 30,085円 )	1日目
25,984円 ( 28,582円 )	1日目
26,606円 ( 29,267円 )	1日目
31,571円 ( 34,728円 )	1日目
40,154円 ( 44,169円 )	1日目
29,770円 ( 32,747円 )	1日目
29,798円 ( 32,778円 )	1日目
