オーエスジー

PFB フェニックスシリーズ仕上げ用ボールエンドミル超硬シャンク

カタログ |

通常単価(税別): 28,306円～169,888円

税込単価: 31,137円～186,877円

通常出荷日：1日目

【特長】・仕上げ用・平坦部でむしれなく、あらゆる加工面で良好です

カッタ本体には、チップは付属しておりません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が27型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

性能・試験情報

理論上のカスプハイト

バレル型（PFB-BR）

h：カスプハイト、P：加工ピッチ、RE2：外周R

カスプハイトと加工ピッチ

レンズ型（PFB-LZ）

h：カスプハイト、P：加工ピッチ、RE2：底刃R

カスプハイトと加工ピッチ

外形図

推奨切削条件

推奨切削条件表

バレル型（PFB-BR）

上記の数値は実切削速度における一般的な値を示したものです。加工環境に合わせて適宜調整して下さい。

レンズ型（PFB-LZ）

上記の数値は実切削速度における一般的な値を示したものです。加工環境に合わせて適宜調整して下さい。

適用被削材

被削材別推奨材質

◎第一推奨材質、○第二推奨材質

選定サポート情報

部品

レンチは別途ご購入下さい。

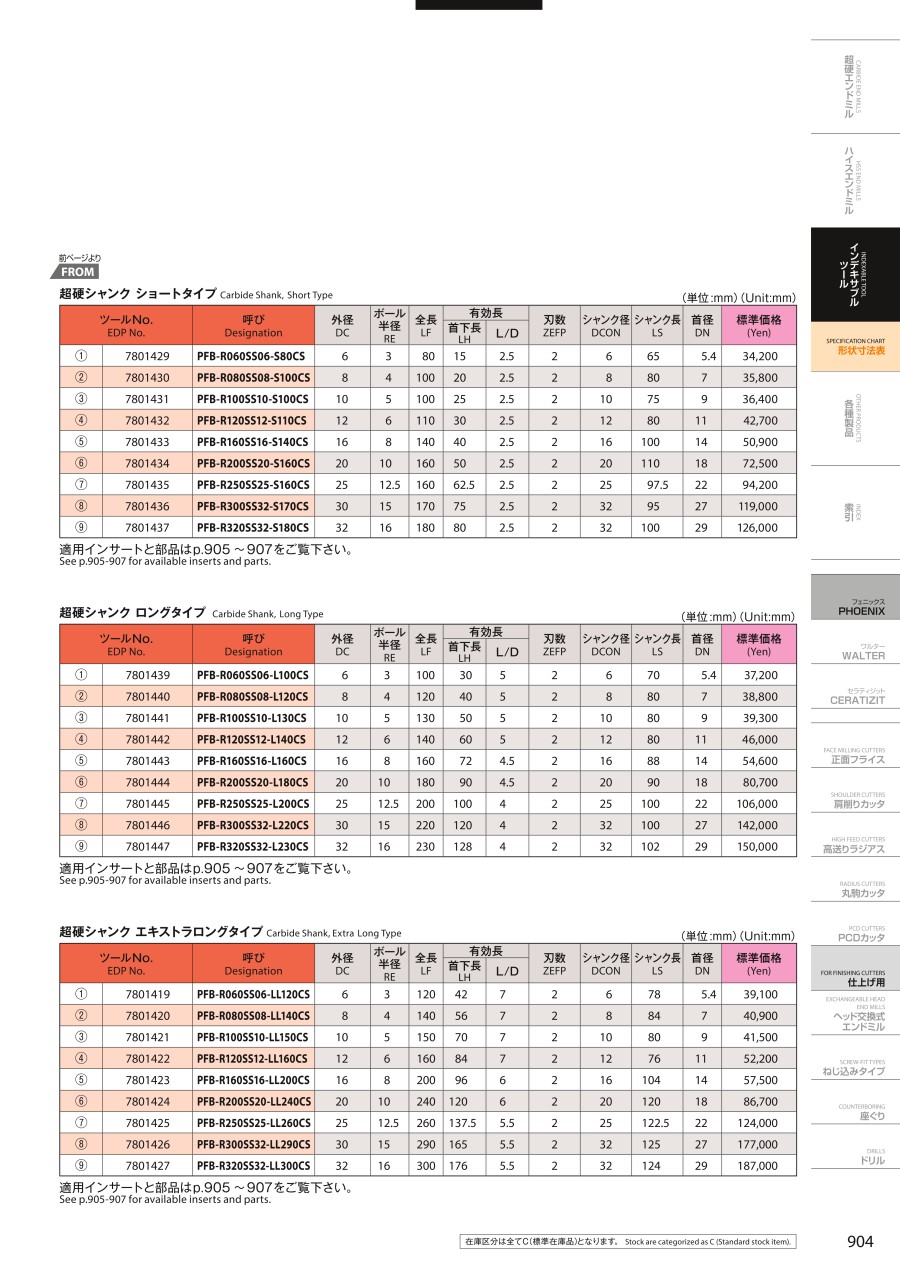

型番リスト

表示件数

型番

外径Dc

(φ)

全長L/カッタ高さ

(mm)

シャンク径Ds

(mm)

首下長ℓ2

(mm)

コーナ R

(mm)

寸法/L/D

(mm)

ツ－ルNo.

首径/d2

(mm)

シャンク長/ℓｓ

(mm)

最小発注数量

6	100	6	30	3	5	7801439	5.4	70	1個
6	120	6	42	3	7	7801419	5.4	78	1個
6	80	6	15	3	2.5	7801429	5.4	65	1個
8	120	8	40	4	5	7801440	7	80	1個
8	140	8	56	4	7	7801420	7	84	1個
8	100	8	20	4	2.5	7801430	7	80	1個
10	130	10	50	5	5	7801441	9	80	1個
10	150	10	70	5	7	7801421	9	80	1個
10	100	10	25	5	2.5	7801431	9	75	1個
12	140	12	60	6	5	7801442	11	80	1個
12	160	12	84	6	7	7801422	11	76	1個
12	110	12	30	6	2.5	7801432	11	80	1個
16	160	16	72	8	4.5	7801443	14	88	1個
16	200	16	96	8	6	7801423	14	104	1個
16	140	16	40	8	2.5	7801433	14	100	1個
20	180	20	90	10	4.5	7801444	18	90	1個
20	240	20	120	10	6	7801424	18	120	1個
20	160	20	50	10	2.5	7801434	18	110	1個
25	200	25	100	12.5	4	7801445	22	100	1個
25	260	25	137.5	12.5	5.5	7801425	18	122.5	1個
25	160	25	62.5	12.5	2.5	7801435	22	97.5	1個
30	220	32	120	15	4	7801446	27	100	1個
30	290	32	165	15	5.5	7801426	27	125	1個
30	170	32	75	15	2.5	7801436	27	95	1個
32	230	32	128	16	4	7801447	29	102	1個
32	300	32	176	16	5.5	7801427	29	124	1個
32	180	32	80	16	2.5	7801437	29	100	1個

通常単価(税別) (税込単価)	通常出荷日

30,905円 ( 33,996円 )	1日目
32,452円 ( 35,697円 )	1日目
28,306円 ( 31,137円 )	1日目
32,156円 ( 35,372円 )	1日目
35,951円 ( 39,546円 )	1日目
31,526円 ( 34,679円 )	1日目
32,584円 ( 35,842円 )	1日目
36,614円 ( 40,275円 )	1日目
31,912円 ( 35,103円 )	1日目
38,147円 ( 41,962円 )	1日目
45,953円 ( 50,548円 )	1日目
37,541円 ( 41,295円 )	1日目
45,337円 ( 49,871円 )	1日目
50,516円 ( 55,568円 )	1日目
44,813円 ( 49,294円 )	1日目
65,384円 ( 71,922円 )	1日目
82,364円 ( 90,600円 )	1日目
68,768円 ( 75,645円 )	1日目
85,277円 ( 93,805円 )	1日目
119,189円 ( 131,108円 )	1日目
89,424円 ( 98,366円 )	1日目
114,000円 ( 125,400円 )	1日目
169,888円 ( 186,877円 )	1日目
115,311円 ( 126,842円 )	1日目
120,706円 ( 132,777円 )	1日目
149,765円 ( 164,742円 )	1日目
101,483円 ( 111,631円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・仕上げ用
・平坦部でむしれなく、あらゆる加工面で良好です

ご注意

カッタ本体には、チップは付属しておりません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

住友電工ハードメタル
SEC-スミデュアルミル DMSW 08000R（S）型
住友電工ハードメタル
アルネックス ANXS 16000E型
住友電工ハードメタル
アルネックス ANXS 16000M型

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
