永磁ホルダー丸型（強力薄型）

Name: 永磁ホルダー丸型（強力薄型）
Brand: テクノプラン
SKU: 223005093071
Rating: 4 (1 reviews)

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 1,375円～3,116円

税込単価: 1,513円～3,428円

【特長】・プレス機器や型等への組み込みやワーク押さえ等、広範囲に応用できます。...

詳細情報を確認する

商品タイプ
加工用永磁マグネットホルダ
形状
丸形
特長
プレス機器や型等への組み込みやワーク押さえ等、広範囲に応用できます。ネジ穴つきのものは、治具への組み込みもできます。
用途
図面やスケール、小物部品の吸着保持に利用できます。
表面処理
メッキ

型番

未確定 19 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

製品特長・仕様

丸型【強力薄型】

型式	寸法（mm）		吸着力（N）	ネジ穴寸法（mm）	背面加工可能深さ（mm）	使用磁石	使用温度上限（短時間上限）（℃）	表面処理	質量（g）
型式	D	L	吸着力（N）	ネジ穴寸法（mm）	背面加工可能深さ（mm）	使用磁石	使用温度上限（短時間上限）（℃）	表面処理	質量（g）
CPH-H-10	φ10	8	2.9（0.3kgf）	なし	1.5	ネオジウム	80（100）	メッキ	4
CPH-H-15	φ15		39.2（4kgf）		1.5				10
CPH-H-18	φ18		58.8（6kgf）		2				15
CPH-H-20	φ20		78.4（8kgf）		2				18
CPH-H-25	φ25	10	117.6（12kgf）		2.5				35

丸型【強力薄型（取付穴あり）】

型式	寸法（mm）					吸着力（N）	ネジ穴寸法（mm）	背面加工可能深さ（mm）	使用磁石	使用温度上限（短時間上限）（℃）	表面処理	質量（g）
型式	D	L	d1	d2	B	吸着力（N）	ネジ穴寸法（mm）	背面加工可能深さ（mm）	使用磁石	使用温度上限（短時間上限）（℃）	表面処理	質量（g）
CPH-HT06	φ6	6	4	5	2	2.9（0.3kgf）	M3×0.5	2	サマリウムコバルト	250（300）	メッキ	1.5
CPH-HT08	φ8		6	7		3.9（0.4kgf）	M3×0.5	2				2
CPH-HT10	φ10		7	8		14.7（1.5kgf）	M4×0.7	2.5				3
CPH-HT13	φ13	8	10	11	3	29.4（3kgf）	M4×0.7	5				8
CPH-HT16	φ16	8	13	14	2	49.0（5kgf）	M5×0.8	5				13
CPH-HT20	φ20	10	17	18	4	88.2（9kgf）	M5×0.8	6				24
CPH-HT25	φ25	13	22	23	4	127.5（13kgf）	M6×1.0	9				45
CPH-HTX06	φ6	8	4	5	3.5	3.9（0.4kgf）	M3×0.5	5				2
CPH-HTX08	φ8		6	7	3.5	5.9（0.6kgf）	M3×0.5	5				3
CPH-HTX10	φ10		7	8	3	14.7（1.5kgf）	M4×0.7	4				4
CPH-HTX13	φ13	10	9.5	11	4	39.2（4kgf）	M4×0.7	5				9.5
CPH-HTX16	φ16	10	13	14	4.5	58.8（6kgf）	M5×0.8	5				15
CPH-HTX20	φ20	13	17	18	6	88.2（9kgf）	M5×0.8	6				30
CPH-HTX25	φ25	15	22	23	6	117.6（12kgf）	M6×1.0	8				54

外形図

CPH-H10

製品仕様

材質		SS400、ネオジウム磁石
吸着力		2.9N（0.3kgf）
表面処理		ニッケルメッキ
質量		4g

CPH-H15

製品仕様

材質		SS400、ネオジウム磁石
吸着力		39.2N（4kgf）
表面処理		ニッケルメッキ
質量		10g

CPH-H18

製品仕様

材質		SS400、ネオジウム磁石
吸着力		58.8N（6kgf）
表面処理		ニッケルメッキ
質量		15g

CPH-H20

製品仕様

材質		SS400、ネオジウム磁石
吸着力		78.4N（8kgf）
表面処理		ニッケルメッキ
質量		18g

CPH-H25

製品仕様

材質		SS400、ネオジウム磁石
吸着力		117.6N（12kgf）
表面処理		ニッケルメッキ
質量		35g

CPH-HT06

製品仕様

材質		SS400、サマコバ磁石
吸着力		2.9N（0.3kgf）
表面処理		ニッケルメッキ
質量		1.5g

CPH-HT08

製品仕様

材質		SS400、サマコバ磁石
吸着力		3.9N（0.4kgf）
表面処理		ニッケルメッキ
質量		2g

CPH-HT10

製品仕様

材質		SS400、サマコバ磁石
吸着力		14.7N（1.5kgf）
表面処理		ニッケルメッキ
質量		3g

CPH-HT13

製品仕様

材質		SS400、サマコバ磁石
吸着力		29.4N（3kgf）
表面処理		ニッケルメッキ
質量		約8g

CPH-HT16

製品仕様

材質		SS400、サマコバ磁石
吸着力		49N（5kgf）
表面処理		ニッケルメッキ
質量		約13g

CPH-HT20

製品仕様

材質		SS400、サマコバ磁石
吸着力		88.2N（9kgf）
表面処理		ニッケルメッキ
質量		約24g

CPH-HT25

製品仕様

材質		SS400、サマコバ磁石
吸着力		127.5N（13kgf）
表面処理		ニッケルメッキ
質量		約45g

CPH-HTX06

製品仕様

材質		SS400、サマコバ磁石
吸着力		3.9N（0.4kgf）
表面処理		ニッケルメッキ
質量		2g

CPH-HTX08

製品仕様

材質		SS400、サマコバ磁石
吸着力		5.9N（0.6kgf）
表面処理		ニッケルメッキ
質量		3g

CPH-HTX10

製品仕様

材質		SS400、サマコバ磁石
吸着力		14.7N（1.5kgf）
表面処理		ニッケルメッキ
質量		4g

CPH-HTX13

製品仕様

材質		SS400、サマコバ磁石
吸着力		34.3N（3.5kgf）
表面処理		ニッケルメッキ
質量		約9.5g

CPH-HTX16

製品仕様

材質		SS400、サマコバ磁石
吸着力		58.8N（6kgf）
表面処理		ニッケルメッキ
質量		約15g

CPH-HTX20

製品仕様

材質		SS400、サマコバ磁石
吸着力		98.1N（10kgf）
表面処理		ニッケルメッキ
質量		約30g

CPH-HTX25

製品仕様

材質		SS400、サマコバ磁石
吸着力		137.3N（14kgf）
表面処理		ニッケルメッキ
質量		54g

商品TOP

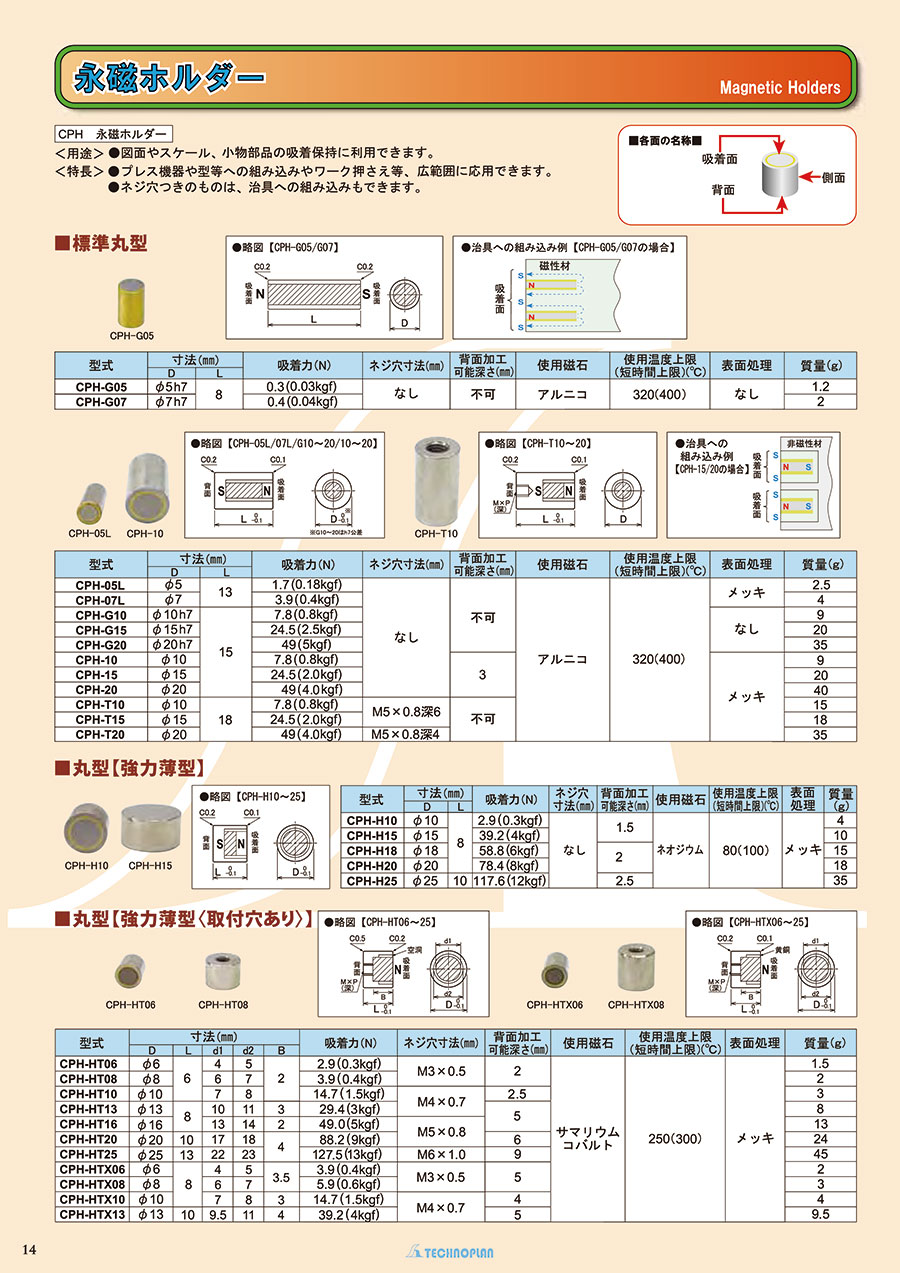

カタログ (見開き版)

絞り込み条件：7 項目の仕様が未選択です

吸着力(N)
- 2.9(0.3kgf)
- 3.9(0.4kgf)
- 5.9(0.6kgf)
- 14.7(1.5kgf)
- 29.4(3kgf)
- 39.2(4kgf)
- 49.0(5kgf)
- 58.8(6kgf)
- 78.4(8kgf)
- 88.2(9kgf)
- 117.6(12kgf)
- 127.5(13kgf)
商品タイプ
- 丸型【強力薄型〈取付穴あり〉】
- 丸型【強力薄型】
寸法D(mm)
- φ6
- φ8
- φ10
- φ13
- φ15
- φ16
- φ18
- φ20
- φ25
寸法L(mm)
- 6
- 8
- 10
- 13
- 15
寸法d1(mm)
- 4
- 6
- 7
- 9.5
- 10
- 13
- 17
- 22
寸法d2(mm)
- 5
- 7
- 8
- 11
- 14
- 18
- 23
寸法B(mm)
- 2
- 3
- 3.5
- 4
- 4.5
- 6
タイプ
- CPH
出荷日
すべて
当日出荷可能
3日以内
5日以内

型番リスト

表示件数

型番

吸着力

(N)

商品タイプ

寸法D

(mm)

寸法L

(mm)

寸法d1

(mm)

寸法d2

(mm)

寸法B

(mm)

質量

(g)

ネジ穴寸法(mm)

背面加工可能深さ

(mm)

使用磁石

使用温度上限(短時間上限)

(℃)

最小発注数量

2.9(0.3kgf)	丸型【強力薄型】	φ10	8	-	-	-	4	なし	1.5	ネオジウム	80(100)	1個
39.2(4kgf)	丸型【強力薄型】	φ15	8	-	-	-	10	なし	1.5	ネオジウム	80(100)	1個
58.8(6kgf)	丸型【強力薄型】	φ18	8	-	-	-	15	なし	2	ネオジウム	80(100)	1個
78.4(8kgf)	丸型【強力薄型】	φ20	8	-	-	-	18	なし	2	ネオジウム	80(100)	1個
117.6(12kgf)	丸型【強力薄型】	φ25	10	-	-	-	35	なし	2.5	ネオジウム	80(100)	1個
2.9(0.3kgf)	丸型【強力薄型〈取付穴あり〉】	φ6	6	4	5	2	1.5	M3X0.5	2	サマリウムコバルト	250(300)	1個
3.9(0.4kgf)	丸型【強力薄型〈取付穴あり〉】	φ8	6	6	7	2	2	M3X0.5	2	サマリウムコバルト	250(300)	1個
14.7(1.5kgf)	丸型【強力薄型〈取付穴あり〉】	φ10	6	7	8	2	3	M4X0.7	2.5	サマリウムコバルト	250(300)	1個
29.4(3kgf)	丸型【強力薄型〈取付穴あり〉】	φ13	8	10	11	3	8	M4X0.7	5	サマリウムコバルト	250(300)	1個
49.0(5kgf)	丸型【強力薄型〈取付穴あり〉】	φ16	8	13	14	2	13	M5X0.8	5	サマリウムコバルト	250(300)	1個
88.2(9kgf)	丸型【強力薄型〈取付穴あり〉】	φ20	10	17	18	4	24	M5X0.8	6	サマリウムコバルト	250(300)	1個
127.5(13kgf)	丸型【強力薄型〈取付穴あり〉】	φ25	13	22	23	4	45	M6X1.0	9	サマリウムコバルト	250(300)	1個
3.9(0.4kgf)	丸型【強力薄型〈取付穴あり〉】	φ6	8	4	5	3.5	2	M3X0.5	5	サマリウムコバルト	250(300)	1個
5.9(0.6kgf)	丸型【強力薄型〈取付穴あり〉】	φ8	8	6	7	3.5	3	M3X0.5	5	サマリウムコバルト	250(300)	1個
14.7(1.5kgf)	丸型【強力薄型〈取付穴あり〉】	φ10	8	7	8	3	4	M4X0.7	4	サマリウムコバルト	250(300)	1個
39.2(4kgf)	丸型【強力薄型〈取付穴あり〉】	φ13	10	9.5	11	4	9.5	M4X0.7	5	サマリウムコバルト	250(300)	1個
58.8(6kgf)	丸型【強力薄型〈取付穴あり〉】	φ16	10	13	14	4.5	15	M5X0.8	5	サマリウムコバルト	250(300)	1個
88.2(9kgf)	丸型【強力薄型〈取付穴あり〉】	φ20	13	17	18	6	30	M5X0.8	6	サマリウムコバルト	250(300)	1個
117.6(12kgf)	丸型【強力薄型〈取付穴あり〉】	φ25	15	22	23	6	54	M6X1.0	8	サマリウムコバルト	250(300)	1個

通常単価(税別) (税込単価)	通常出荷日

1,622円 ( 1,784円 )	3日目
1,593円 ( 1,752円 )	3日目
1,918円 ( 2,110円 )	3日目
1,755円 ( 1,931円 )	3日目
1,898円 ( 2,088円 )	5日目
1,376円 ( 1,514円 )	在庫品1日目当日出荷可能
1,375円 ( 1,513円 )	3日目
1,382円 ( 1,520円 )	在庫品1日目当日出荷可能
1,495円 ( 1,645円 )	在庫品1日目当日出荷可能
1,695円 ( 1,865円 )	在庫品1日目当日出荷可能
1,922円 ( 2,114円 )	3日目
2,178円 ( 2,396円 )	在庫品1日目当日出荷可能
1,551円 ( 1,706円 )	在庫品1日目当日出荷可能
1,534円 ( 1,687円 )	在庫品1日目当日出荷可能
1,610円 ( 1,771円 )	3日目
1,776円 ( 1,954円 )	在庫品1日目当日出荷可能
1,830円 ( 2,013円 )	3日目
2,238円 ( 2,462円 )	在庫品1日目当日出荷可能
3,116円 ( 3,428円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

【特長】
・プレス機器や型等への組み込みやワーク押さえ等、広範囲に応用できます。
・ネジ穴つきのものは、治具への組み込みもできます。
【用途】
・図面やスケール、小物部品の吸着保持に利用できます。
