通常単価(税別): 2,767円～7,398円

税込単価: 3,044円～8,138円

【特長】・ネジ穴に治具やポールを立てたり、センターやレーダ基台等にも活用できま...

ハンドル有無
有
商品タイプ
マグネットベース

未確定 6 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

製品特長・仕様

規格表

型式	寸法（mm）			取付ネジ穴（mm）	吸着力（N）	ハンドル部材質	質量（kg）
型式	幅	長	高	取付ネジ穴（mm）	吸着力（N）	ハンドル部材質	質量（kg）
CMB-HB	50	58	55	M8×1.25 深7	784（80kgf）	樹脂	1.0
CMB-HR		73			980（100kgf）		1.2
CMB-HL		117			1274（130kgf）		2.0
CMB-PL		117	75	M10×1.5 深10	1274（130kgf）		2.2
CMB-HBN-NP		79	55	M8×1.25 深7	980（100kgf）	金属	1.0
CMB-H2	60	76	80	M12×1.75 深15	784（80kgf）	樹脂	2.1
CMB-HM	30	35	35	M5×0.8 深4	294（30kgf）	樹脂	0.2
CMB-HP	30	30	30	M5×0.8 深5	167（17kgf）	金属	0.2

※吸着力は、SS400、板厚10mm、切削仕上面の値です。
※9.8N＝1kgfです。

外形図

CMB-HB

呼び寸法の区分			寸法公差
0.5以上3以下			±0.2
3をこえ6以下			±0.3
6をこえ30以下			±0.5
30をこえ120以下			±0.8
120をこえ400以下			±1.2
400をこえ1000以下			±2.0
1000をこえ2000以下			±3.0

仕様
1.使用磁石：フェイライト磁石
2.吸着力：784N（80kgf）
3.質量：約1kg
4.ハンドル：樹脂ハンドル
5.表面処理：黒縮み塗装

CMB-HR

呼び寸法の区分			寸法公差
0.5以上3以下			±0.2
3をこえ6以下			±0.3
6をこえ30以下			±0.5
30をこえ120以下			±0.8
120をこえ400以下			±1.2
400をこえ1000以下			±2.0
1000をこえ2000以下			±3.0

仕様
1.使用磁石：フェイライト磁石
2.吸着力：980N（100kgf）
3.質量：約1.3kg
4.ハンドル：樹脂ハンドル
5.表面処理：黒縮み塗装

CMB-HL

呼び寸法の区分			寸法公差
0.5以上3以下			±0.2
3をこえ6以下			±0.3
6をこえ30以下			±0.5
30をこえ120以下			±0.8
120をこえ400以下			±1.2
400をこえ1000以下			±2.0
1000をこえ2000以下			±3.0

仕様
1.使用磁石：フェイライト磁石
2.吸着力：1271N（130kgf）
3.質量：約2kg
4.ハンドル：樹脂ハンドル
5.表面処理：黒縮み塗装

CMB-PL

呼び寸法の区分			寸法公差
0.5以上3以下			±0.2
3をこえ6以下			±0.3
6をこえ30以下			±0.5
30をこえ120以下			±0.8
120をこえ400以下			±1.2
400をこえ1000以下			±2.0
1000をこえ2000以下			±3.0

仕様
1.仕様磁石：フェイライト磁石
2.吸着力：1271N（130kgf）
3.質量：約2.2kg
4.ハンドル：樹脂ハンドル
5.表面処理：黒縮み塗装（本体）

CMB-HBN-NP

呼び寸法の区分			寸法公差
0.5以上3以下			-
3をこえ6以下			±0.5
6をこえ30以下			±1.0
30をこえ120以下			±1.5
120をこえ400以下			±2.5
400をこえ1000以下			±4.0
1000をこえ2000以下			±6.0
角度			±1.0°

仕様
1.使用磁石：ネオジウム磁石
2.吸着力：980.7N（100kgf）以上
3.質量：約1kg
4.ハンドル：金属ハンドル
5.表面処理：黒塗装

CMB-H2

呼び寸法の区分			寸法公差
0.5以上3以下			-
3をこえ6以下			±0.5
6をこえ30以下			±1.0
30をこえ120以下			±1.5
120をこえ400以下			±2.5
400をこえ1000以下			±4.0
1000をこえ2000以下			±6.0
角度			±1.0°

仕様
1.使用磁石：フェライト磁石
2.吸着力：784N（80kgf）
3.ハンドル部材質：樹脂
4.質量：2.1kg
5.表面処理：黒縮み塗装

CMB-HM

呼び寸法の区分			寸法公差
0.5以上3以下			±0.2
3をこえ6以下			±0.3
6をこえ30以下			±0.5
30をこえ120以下			±0.8
120をこえ400以下			±1.2
400をこえ1000以下			±2.0
1000をこえ2000以下			±3.0
角度			±0.5°

仕様
1.使用磁石：ネオジウム磁石
2.吸着力：294N（30kgf）
3.質量：約200g
4.ハンドル：樹脂ハンドル
5.表面処理：黒縮み塗装（吸着面以外）

CMB-HP

呼び寸法の区分			寸法公差
0.5以上3以下			±0.2
3をこえ6以下			±0.3
6をこえ30以下			±0.5
30をこえ120以下			±0.8
120をこえ400以下			±1.2
400をこえ1000以下			±2.0
1000をこえ2000以下			±3.0

仕様
1.使用磁石：ネオジウム磁石
2.吸着力：167N（17kgf）
3.質量：約200g
4.表面処理：黒縮み塗装（本体）、ニッケルメッキ（ON/OFFボタン）

商品TOP

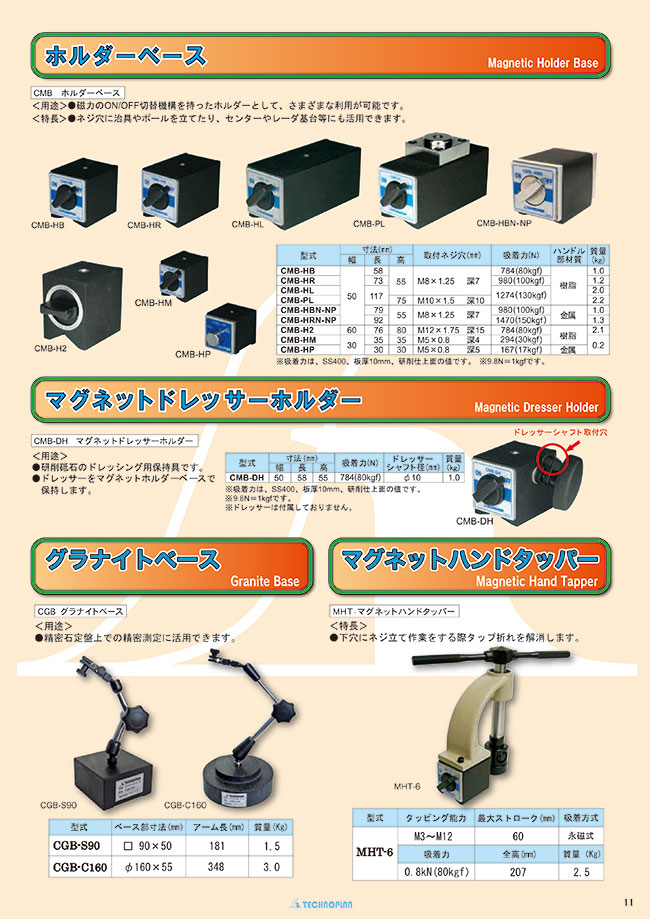

カタログ (見開き版)

絞り込み条件：5 項目の仕様が未選択です

マグネット吸着力(N)
- 167(17kgf)
- 294(30kgf)
- 784(80kgf)
- 980(100kgf)
- 1274(130kgf)
- 1470(150kgf)
取付ねじ穴寸法
- M5X0.8深4
- M5X0.8深5
- M8X1.25深7
- M10X1.5深10
- M12X1.75深15
幅(mm)
- 30
- 50
- 60
奥行(mm)
- 30
- 35
- 58
- 73
- 117
- 76
- 79
- 92
高さ(mm)
- 30
- 35
- 55
- 75
- 80
タイプ
- CMB
出荷日
すべて
当日出荷可能

型番リスト

表示件数

型番

マグネット吸着力

(N)

取付ねじ穴寸法

幅

(mm)

奥行

(mm)

高さ

(mm)

質量

(g)

ハンドル部材質

最小発注数量

784(80kgf)	M8X1.25深7	50	58	55	1000	樹脂	1個
1274(130kgf)	M8X1.25深7	50	117	55	2000	樹脂	1個
294(30kgf)	M5X0.8深4	30	35	35	200	樹脂	1個
167(17kgf)	M5X0.8深5	30	30	30	200	金属	1個
980(100kgf)	M8X1.25深7	50	73	55	1200	樹脂	1個
1274(130kgf)	M10X1.5深10	50	117	75	2200	樹脂	1個

通常単価(税別) (税込単価)	通常出荷日

2,902円 ( 3,192円 )	在庫品1日目当日出荷可能
5,670円 ( 6,237円 )	在庫品1日目当日出荷可能
3,350円 ( 3,685円 )	在庫品1日目当日出荷可能
2,767円 ( 3,044円 )	在庫品1日目当日出荷可能
3,701円 ( 4,071円 )	在庫品1日目当日出荷可能
7,398円 ( 8,138円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

【特長】
・ネジ穴に治具やポールを立てたり、センターやレーダ基台等にも活用できます。
【用途】
・磁力のON／OFF切替機構を持ったホルダーとして、さまざまな利用が可能です。
