マグネットベース部品

  • 数量スライド割引
  • 一部当日出荷可能
通常単価(税別)
776円～2,816円
税込単価
854円～3,098円

【特長】・マグネットベースの部品です。・連結することでご利用いただけます。

詳細情報を確認する

ご注意

  • 写真は代表画像になります。商品種類を確認の上、ご購入ください。
未確定 11 件の候補があります。 型番リスト から選択するか、仕様を選択し型番を確定してください。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

製品特長・仕様

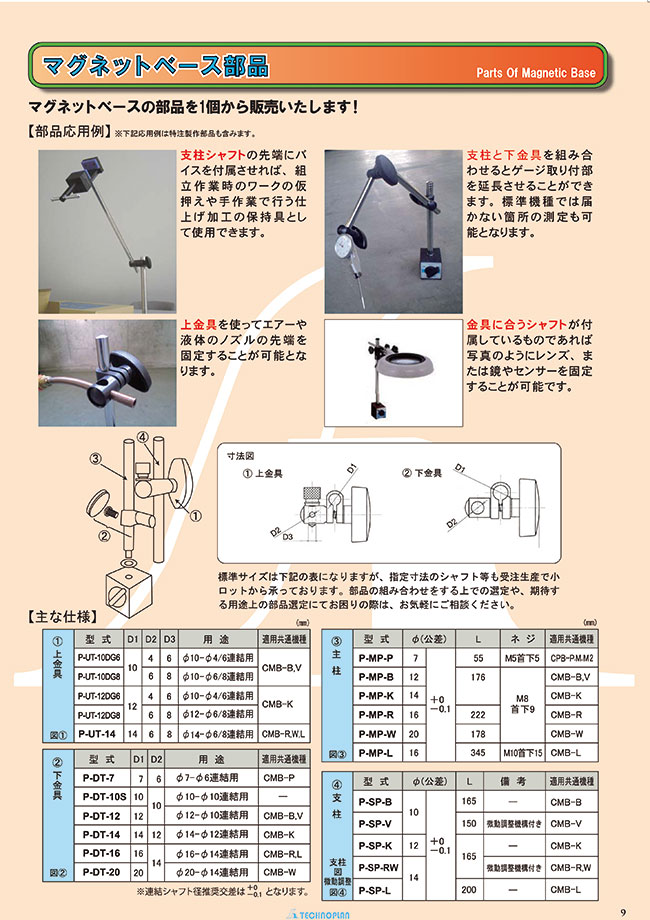

※マグネットベースの部品を1個から販売いたします。



寸法図

（1）上金具

（2）下金具

マグネットベース部品 製品特長・仕様03
マグネットベース部品 製品特長・仕様01
マグネットベース部品 製品特長・仕様02

製品仕様

製品仕様

型式D1D2D3用途適用共通機種
P-UT-10DG61046φ10-φ4/6連結用CMB-B、V
P-UT-10DG868φ10-φ6/8連結用
型式D1D2用途適用共通機種
P-DT-776φ7-φ6連結用CMB-P
P-DT-10S1010φ10-φ10連結用-
P-DT-1212φ12-φ10連結用CMB-B、V
P-DT-141412φ14-φ12連結用CMB-K
P-DT-161614φ16-φ14連結用CMB-R、L
P-DT-2020φ20-φ14連結用CMB-W

製品仕様

製品仕様

型式φ（公差）Lネジ適用共通機種
P-MP-P7+0
-0.1		55M5首下5CPB-P、M、M2
P-MP-B12176M8首下9CMB-B、V
P-MP-R16222CMB-R
型式φ（公差）L備考適用共通機種
P-SP-L14200-CMB-L

外形図

P-DT-7

マグネットベース部品 外形図01
呼び寸法の区分寸法公差
0.5以上3以下±0.2
3をこえ6以下±0.3
6をこえ30以下±0.5
30をこえ120以下±0.8
120をこえ400以下±1.2
400をこえ1000以下±2.0
1000をこえ2000以下±3.0
  • 材質：SS400
  • 表面処理：黒染め
  • 外観：塗装剥がれなきこと

P-DT-10S

マグネットベース部品 外形図02
呼び寸法の区分寸法公差
0.5以上3以下-
3をこえ6以下±0.5
6をこえ30以下±1.0
30をこえ120以下±1.5
120をこえ400以下±2.5
400をこえ1000以下±4
1000をこえ2000以下±6
  • 材質：樹脂、SS

P-DT-12

マグネットベース部品 外形図03
呼び寸法の区分寸法公差
0.5以上3以下-
3をこえ6以下±0.5
6をこえ30以下±1.0
30をこえ120以下±1.5
120をこえ400以下±2.5
400をこえ1000以下±4
1000をこえ2000以下±6
  • 材質：樹脂、SS

P-DT-14

マグネットベース部品 外形図04
呼び寸法の区分寸法公差
0.5以上3以下-
3をこえ6以下±0.5
6をこえ30以下±1.0
30をこえ120以下±1.5
120をこえ400以下±2.5
400をこえ1000以下±4
1000をこえ2000以下±6
  • 材質：樹脂、SS

P-DT-16

マグネットベース部品 外形図05
呼び寸法の区分寸法公差
0.5以上3以下-
3をこえ6以下±0.5
6をこえ30以下±1
30をこえ120以下±1.5
120をこえ400以下±2.5
400をこえ1000以下±4
1000をこえ2000以下±6
  • 材質：樹脂、SS

P-DT-20

マグネットベース部品 外形図06
呼び寸法の区分寸法公差
0.5以上3以下-
3をこえ6以下±0.5
6をこえ30以下±1.0
30をこえ120以下±1.5
120をこえ400以下±2.5
400をこえ1000以下±4
1000をこえ2000以下±6
  • 材質：樹脂、SS

P-MP-B

マグネットベース部品 外形図07
呼び寸法の区分寸法公差
0.5以上3以下±0.2
3をこえ6以下±0.3
6をこえ30以下±0.5
30をこえ120以下±0.8
120をこえ400以下±1.2
400をこえ1000以下±2.0
1000をこえ2000以下±3.0
  • 材質：SS400
  • 表面処理：ニッケルメッキ

P-MP-P

マグネットベース部品 外形図08
呼び寸法の区分寸法公差
0.5以上3以下±0.2
3をこえ6以下±0.3
6をこえ30以下±0.5
30をこえ120以下±0.8
120をこえ400以下±1.2
400をこえ1000以下±2.0
1000をこえ2000以下±3.0
  • 材質：SUS304
  • 表面処理：なし

P-MP-R

マグネットベース部品 外形図09
呼び寸法の区分寸法公差
0.5以上3以下±0.2
3をこえ6以下±0.3
6をこえ30以下±0.5
30をこえ120以下±0.8
120をこえ400以下±1.2
400をこえ1000以下±2.0
1000をこえ2000以下±3.0
  • 材質：SS400
  • 表面処理：ニッケルメッキ

P-SP-L

マグネットベース部品 外形図10
呼び寸法の区分寸法公差
0.5以上3以下±0.2
3をこえ6以下±0.3
6をこえ30以下±0.5
30をこえ120以下±0.8
120をこえ400以下±1.2
400をこえ1000以下±2.0
1000をこえ2000以下±3.0
  • 材質：SS400
  • 表面処理：ニッケルメッキ

P-UT-10DG6

マグネットベース部品 外形図11
呼び寸法の区分寸法公差
0.5以上3以下-
3をこえ6以下±0.5
6をこえ30以下±1.0
30をこえ120以下±1.5
120をこえ400以下±2.5
400をこえ1000以下±4
1000をこえ2000以下±6
  • 材質：樹脂、SS

P-UT-10DG8

マグネットベース部品 外形図12
呼び寸法の区分寸法公差
0.5以上3以下-
3をこえ6以下±0.5
6をこえ30以下±1.0
30をこえ120以下±1.5
120をこえ400以下±2.5
400をこえ1000以下±4
1000をこえ2000以下±6
  • 材質：樹脂、SS

使用例

部品応用例

マグネットベース部品 使用例01
マグネットベース部品 使用例02
支柱シャフトの先端にバイスを付属させれば、組立作業時のワークの仮押えや手作業で行う仕上げ加工の保持具として使用できます。
支柱と下金具を組み合わせるとゲージ取り付部を延長させることができます。標準機種では届かない箇所の測定も可能となります。
マグネットベース部品 使用例03
マグネットベース部品 使用例04
上金具を使ってエアーや液体のノズルの先端を固定させることが可能となります。
金具に合うシャフトが付属しているものであれば写真のようにレンズ、または鏡やセンサーを固定することができます。

絞り込み条件：3 項目の仕様が未選択です

  • Φ（公差）(mm)

  • L(mm)

  • ネジ

  • タイプ

  • 出荷日

    • すべて
    • 当日出荷可能
    • 3日以内
    • 6日以内
    • 9日以内

型番リスト

表示件数
  • 1
    • 型番
    P-DT-7
    P-DT-10S
    P-DT-14
    P-DT-16
    P-DT-20
    P-MP-B
    P-MP-P
    P-MP-R
    P-SP-L
    P-UT-10DG6
    P-UT-10DG8

    Φ（公差）

    (mm)

    L

    (mm)

    ネジ

    詳細タイプ

    D1

    (mm)

    D2

    (mm)

    D3

    (mm)

    連結部

    (mm)

    適用共通機種

    		最小発注数量
    -
    -
    -
    下金具
    7
    6
    -
    φ7-φ6連結用
    CMB-P
    1個
    -
    -
    -
    下金具
    10
    10
    -
    φ10-φ10連結用
    -
    1個
    -
    -
    -
    下金具
    14
    12
    -
    φ14-φ12連結用
    CMB-K
    1個
    -
    -
    -
    下金具
    16
    14
    -
    φ16-φ14連結用
    CMB-R,L
    1個
    -
    -
    -
    下金具
    20
    14
    -
    φ20-φ14連結用
    CMB-W
    1個
    12（+0～-0.1）
    176
    M8首下9
    主柱
    -
    -
    -
    -
    CMB-B,V
    1個
    7（+0～-0.1）
    55
    M5首下5
    主柱
    -
    -
    -
    -
    CPB-P,M,M2
    1個
    16（+0～-0.1）
    222
    M8首下9
    主柱
    -
    -
    -
    -
    CMB-R
    1個
    14（+0～-0.1）
    200
    -
    支柱
    -
    -
    -
    -
    CMB-L
    1個
    -
    -
    -
    上金具
    10
    4
    6
    φ10-φ4/6連結用
    CMB-B,V
    1個
    -
    -
    -
    上金具
    10
    6
    8
    φ10-φ6/8連結用
    CMB-B,V
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,622円
    ( 1,784円 )
    3日目
    2,816円
    ( 3,098円 )
    在庫品1日目当日出荷可能
    1,740円
    ( 1,914円 )
    在庫品1日目当日出荷可能
    1,854円
    ( 2,039円 )
    在庫品1日目当日出荷可能
    2,454円
    ( 2,699円 )
    在庫品1日目当日出荷可能
    776円
    ( 854円 )
    3日目
    1,127円
    ( 1,240円 )
    9日目
    1,260円
    ( 1,386円 )
    6日目
    1,133円
    ( 1,246円 )
    在庫品1日目当日出荷可能
    1,147円
    ( 1,262円 )
    在庫品1日目当日出荷可能
    1,175円
    ( 1,293円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・マグネットベースの部品です。
    ・連結することでご利用いただけます。

    ご注意

    • 写真は代表画像になります。商品種類を確認の上、ご購入ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    マグネットベース部品のレビュー
    4.5平均満足度：4.52件のレビュー
    設備に取り付けました
    5
    満足度：5.02021/11/25
    設備を新設した部分に設置しました。特別な工具等も別部品も必要なく、取り付けできましたし、取り付け後の感じも悪くないです。...もっと読む
