型式	ベース部寸法（mm）						主柱寸法（mm）		支柱寸法（mm）		ダイヤルゲージ取付穴（mm）	質量（kg）
型式	幅	長	高	使用ベース	取付ネジ穴	吸着力（N）	径	長	径	長	ダイヤルゲージ取付穴（mm）	質量（kg）
CMB-B	50	58	55	CMB-HB	M8×1.25	784（80kgf）	12	176	10	165	4.5／6.5	1.3
CMB-FF								220		165		1.5
CMB-V								176		150		1.4
CMB-K							14	176	12	165		1.5
CMB-R		73		CMB-HR		980（100kgf）	16	225	14		6.5／8.5	2.0
CMB-W		73		CMB-HR		980（100kgf）	20	178				2.0
CMB-L		117	75	CMB-PL	M10×1.5	1274（130kgf）	16	345		200		3.0
CMB-P	30	30	30	CMB-HP	M5×0.8	167（17kgf）	7	55	-	-	6.0	0.25
CMB-M		35	35	CMB-HM	M5×0.8	294（30kgf）			-	-		0.4
CMB-M2		35	35	CMB-HM	M5×0.8	294（30kgf）			7	100		0.45

※吸着力は、SS40、板厚10mm、切削仕上面の値です。
※9.8N=1kgfです。

外形図

CMB-B

仕様

使用磁石：フェライト磁石
吸着力：784N（80kgf）
表面処理：黒縮み塗装（ベース部）、ニッケルメッキ（ポール）、黒染め（金具部）
質量：約1.5kg

公差

呼び寸法の区分				寸法公差
0.5以上3以下				±0.2
3をこえ6以下				±0.3
6をこえ30以下				±0.5
30をこえ120以下				±0.8
120をこえ400以下				±1.2
400をこえ1000以下				±2.0
1000をこえ2000以下				±3.0

CMB-FF

仕様

使用磁石：フェライト磁石
吸着力：784N（80kgf）
表面処理：黒縮み塗装（ベース部）、Ep-Fe/Cu＋Nib5（ポール）、黒染め（金具部）
質量：約1.5kg

公差

呼び寸法の区分				寸法公差
0.5以上3以下				±0.2
3をこえ6以下				±0.3
6をこえ30以下				±0.5
30をこえ120以下				±0.8
120をこえ400以下				±1.2
400をこえ1000以下				±2.0
1000をこえ2000以下				±3.0
角度				±0.5°

CMB-V

仕様

使用磁石：フェライト磁石
吸着力：784N（80kgf）
表面処理：黒縮み塗装（ベース部）、ニッケルメッキ（ポール）、黒染め（金具部）
質量：約1.5kg

公差

呼び寸法の区分				寸法公差
0.5以上3以下				±0.2
3をこえ6以下				±0.3
6をこえ30以下				±0.5
30をこえ120以下				±0.8
120をこえ400以下				±1.2
400をこえ1000以下				±2.0
1000をこえ2000以下				±3.0

CMB-K

仕様

使用磁石：フェライト磁石
吸着力：784N（80kgf）
表面処理：黒縮み塗装（ベース部）、ニッケルメッキ（ポール）、黒染め（金具部）
質量：約1.5kg

公差

呼び寸法の区分				寸法公差
0.5以上3以下				-
3をこえ6以下				±0.5
6をこえ30以下				±1.0
30をこえ120以下				±1.5
120をこえ400以下				±2.5
400をこえ1000以下				±4
1000をこえ2000以下				±6

CMB-R

仕様

使用磁石：フェライト磁石
吸着力：980N（100kgf）
表面処理：黒縮み塗装（ベース部）、ニッケルメッキ（ポール）、黒染め（金具部）
質量：約2kg

公差

呼び寸法の区分				寸法公差
0.5以上3以下				-
3をこえ6以下				±0.5
6をこえ30以下				±1
30をこえ120以下				±1.5
120をこえ400以下				±2.5
400をこえ1000以下				±4
1000をこえ2000以下				±6

CMB-W

仕様

使用磁石：フェライト磁石
吸着力：980N（100kgf）
表面処理：黒縮み塗装（ベース部）、ニッケルメッキ（ポール）、黒染め（金具部）
質量：約2kg

公差

呼び寸法の区分				寸法公差
0.5以上3以下				-
3をこえ6以下				±0.5
6をこえ30以下				±1
30をこえ120以下				±1.5
120をこえ400以下				±2.5
400をこえ1000以下				±4
1000をこえ2000以下				±6

CMB-L

仕様

使用磁石：フェライト磁石
吸着力：1274N（130kgf）
表面処理：黒縮み塗装（本体）、ニッケルメッキ（ポール）、黒染め（金具部）
質量：約3kg

公差

呼び寸法の区分				寸法公差
0.5以上3以下				-
3をこえ6以下				±0.5
6をこえ30以下				±1.0
30をこえ120以下				±1.5
120をこえ400以下				±2.5
400をこえ1000以下				±4
1000をこえ2000以下				±6

CMB-P

仕様

使用磁石：ネオジウム磁石
吸着力：167N（17kgf）
表面処理：黒縮み塗装（本体）、黒染め（支柱、金具）、ニッケルメッキ（ON/OFFボタン）
質量：約300g

公差

呼び寸法の区分				寸法公差
0.5以上3以下				±0.2
3をこえ6以下				±0.3
6をこえ30以下				±0.5
30をこえ120以下				±0.8
120をこえ400以下				±1.2
400をこえ1000以下				±2.0
1000をこえ2000以下				±3.0

CMB-M

仕様

使用磁石：ネオジウム磁石
吸着力：294N（30kgf）
表面処理：ベース＝黒色縮塗装（吸着面除く）、金具、支柱＝黒染め
質量：約300g

公差

呼び寸法の区分				寸法公差
0.5以上3以下				-
3をこえ6以下				±0.5
6をこえ30以下				±1.0
30をこえ120以下				±1.5
120をこえ400以下				±2.5
400をこえ1000以下				±4.0
1000をこえ2000以下				±6.0
角度				±1.0°

商品TOP

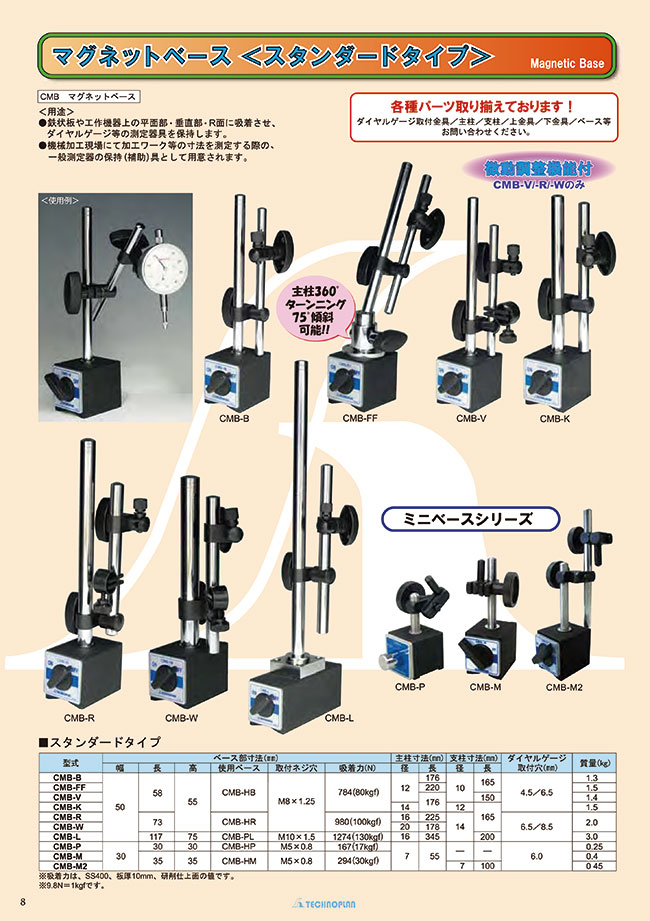

カタログ (見開き版)

絞り込み条件：9 項目の仕様が未選択です

パーツ区分
- アームタイプ用
- 支柱タイプ用
吸着力(N)
- 167(17kgf)
- 294(30kgf)
- 784(80kgf)
- 980(100kgf)
- 1274(130kgf)
測定器取付
- 4.5/6.5
- 6
- 6.5/8.5
取付ねじ
- M5X0.8
- M8X1.25
- M10X1.5
主柱(mm)
- φ7X55
- φ12X176
- φ12X220
- φ14X176
- φ16X345
- φ20X178
- φ16X225
支柱(mm)
- φ7X100
- φ10X150
- φ10X165
- φ12X165
- φ14X165
- φ14X200
- -
マグネット幅(mm)
- 30
- 50
マグネット奥行(mm)
- 30
- 35
- 58
- 73
- 117
マグネット高さ(mm)
- 30
- 35
- 55
- 75
タイプ
- CMB
出荷日
すべて
当日出荷可能
5日以内

型番リスト

表示件数

型番

パーツ区分

吸着力

(N)

測定器取付

取付ねじ

主柱

(mm)

支柱

(mm)

マグネット幅

(mm)

マグネット奥行

(mm)

マグネット高さ

(mm)

質量

(g)

使用ベース

最小発注数量

支柱タイプ用	784(80kgf)	4.5/6.5	M8X1.25	φ12X176	φ10X165	50	58	55	1300	CMB-HB	1個
アームタイプ用	784(80kgf)	4.5/6.5	M8X1.25	φ12X220	φ10X165	50	58	55	1500	CMB-HB	1個
支柱タイプ用	784(80kgf)	4.5/6.5	M8X1.25	φ14X176	φ12X165	50	58	55	1500	CMB-HB	1個
支柱タイプ用	1274(130kgf)	6.5/8.5	M10X1.5	φ16X345	φ14X200	50	117	75	3000	CMB-PL	1個
支柱タイプ用	294(30kgf)	6	M5X0.8	φ7X55	-	30	35	35	400	CMB-HM	1個
支柱タイプ用	294(30kgf)	6	M5X0.8	φ7X55	φ7X100	30	35	35	450	CMB-HM	1個
支柱タイプ用	167(17kgf)	6	M5X0.8	φ7X55	-	30	30	30	250	CMB-HP	1個
支柱タイプ用	784(80kgf)	4.5/6.5	M8X1.25	φ12X176	φ10X150	50	58	55	1400	CMB-HB	1個
支柱タイプ用	980(100kgf)	6.5/8.5	M8X1.25	φ20X178	φ14X165	50	73	55	2000	CMB-HR	1個

通常単価(税別) (税込単価)	通常出荷日

3,533円 ( 3,886円 )	在庫品1日目当日出荷可能
7,416円 ( 8,158円 )	在庫品1日目当日出荷可能
5,454円 ( 5,999円 )	在庫品1日目当日出荷可能
11,202円 ( 12,322円 )	在庫品1日目当日出荷可能
4,613円 ( 5,074円 )	5日目
7,195円 ( 7,915円 )	在庫品1日目当日出荷可能
3,397円 ( 3,737円 )	在庫品1日目当日出荷可能
4,494円 ( 4,943円 )	在庫品1日目当日出荷可能
7,342円 ( 8,076円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

鉄状板や工作機器上の平面部・垂直部・R面に吸着させ、ダイヤルゲージ等の測定器具を保持します。機械加工現場にて加工ワーク等の寸法を測定する際の、一般測定器の保持（補助）具として用意されます。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
