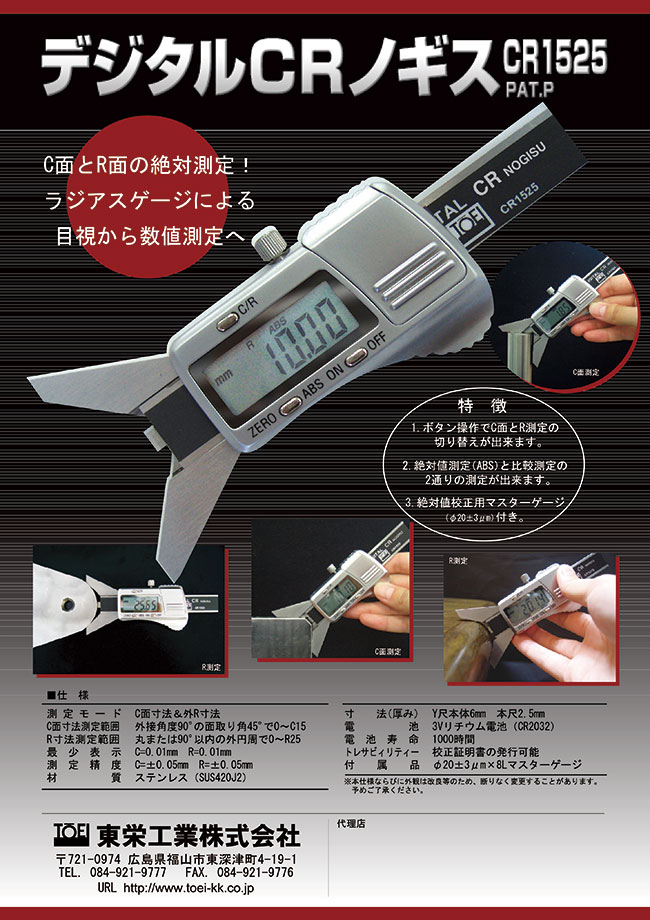

デジタルCRノギス

製品特長・仕様

製品の基本仕様・特長

【特長】

• デジタル表示による、C面とR寸法の正確な数値測定ができます。
• 測定値は三角関数で演算されるので直読できます。
• ボタン操作で以下の機能が切り替えできます。
  （1）ボタン操作で通常測定に使用する『絶対値（ABS）測定』と、任意の寸法をゼロに設定しその寸法からプラスマイナスの『比較測定』
  （2）C面測定とR測定の切り替え
• 絶対値校正用マスターゲージ付き。

外形図

使用方法・使用事例

使用方法

【測定方法】
（1）『C/R』ボタンを押しC面またはR測定を選択します。
（2）ワークをY尺に固定し、本尺の先端が測定面に当たるまでスライドさせます。
『ZERO/ABS』ボタンで絶対値測定と比較測定の切り替えができます。

使用事例

R測定

鋭角のR測定

板金曲げのR測定に

C面測定





注意・禁止事項

• 測定可能なワークの厚みは最小0.8mmです。
• 穴のC面・R測定はφ25以上です。穴径が小さくなるほどワークとの間にすき間ができ、測定誤差が大きくなるため、絶対値（ABS）測定よりも『比較測定』での測定方法に向いています。
