トラスコ中山

テーブルリフト（電動ボールねじ式・単相100Vタイプ）ジャバラなし【1～1600個入り】

Name: テーブルリフト（電動ボールねじ式・単相100Vタイプ） ジャバラなし
Brand: トラスコ中山
SKU: 223005075521
Rating: 5 (1 reviews)

カタログ |

数量スライド割引

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 121,970円～346,898円

税込単価: 134,167円～381,588円

お得なエコノミーシリーズで消耗品もコストダウン！

お得なミスミエコノミーシリーズ

MISUMI economy

ミスミ

【エコノミーシリーズ】ポリエステル手袋（手のひらPUコーティング）

4.7

通常価格(税別)： 620円 (税込価格：682円)

通常出荷日：在庫品1日目

【特長】・ベクトル制御採用、よりスムーズな動作になりました・最低位をより低くし...

詳細情報を確認する

詳細タイプ
テーブルリフト（ジャバラなし）
昇降方式
電動ボールねじ式
内容量
1台

ご注意

最大使用頻度を超えるご使用は故障の原因となります。
ワークの移載時の許容荷重は均等荷重の本体写真の矢印［［１］］1/4［［２］］1/2に設定してください。
若干の沈み込みは発生します。
車上渡しのため、お客様での荷降ろしが必要です。
室外、粉じんの多い場所、高温多湿、低温0℃以下でのご使用はできません。

未確定：候補が24型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

ベクトル制御採用、よりスムーズな動作を実現。
最低位をより低く改良。
伝導効率の高いボールねじ式ドライシリンダを採用。
昇降停止時の惰性がなく、スムーズな昇降停止を実現。
グリス潤滑による、メンテナンスフリー。

昇降方式:電動ボールねじ式
電圧:単相100V
電源コード:3m
電磁ブレーキ付モーター駆動
フットスイッチ:別置式（コード2m）
生産国:日本

外観図

高出力ブラシレスモーター内蔵

ブラシの摩耗によるデメリット（短寿命・漏電など）を解消。
ブレーキ付モーターで長時間の高さ保持が可能。

※ 速度調整不可。

電動効率の高いボールねじ式ドライシリンダ採用

油圧式に見られる、昇降停止時の惰性がなく、高精度な位置決めが可能。
油圧を使用しないので、油漏れがなく周囲をクリーンに保てる。
荷重変更による上昇・下降速度の変化がほとんどない。
長寿命グリスを封入、長時間運転が可能。

規格表

品番	均等荷重	テーブル寸法(mm)	テーブル高さ	昇降時間(秒)	昇降時間(秒)	モーター出力	質量	最大使用頻度
品番	(kg)	幅×長さ	(mm)	50Hz	60Hz	(kW)	(g)	(回/時)
HDL-L2589V-12	250	800×900	100～710	13	13	0.4	95000	15
HDL-L100612V-12	1000	650×1200	155～885	32	32	0.4	180000	15
HDL-L50612V-12	500	650×1200	135～955	20	20	0.4	160000	15
HDL-L100812V-12	1000	800×1200	155～885	32	32	0.4	186000	15
HDL-L50812V-12	500	800×1200	135～955	20	20	0.4	170000	15
HDL-L2569V-12	250	600×900	110～700	13	13	0.4	85000	15
HDL-L50810V-12	500	800×1050	135～855	18	18	0.4	160000	15
HDL-L25810V-12	250	800×1050	110～820	16	16	0.4	100000	15
HDL-L25610V-12	250	600×1050	100～830	16	16	0.4	95000	15
HDL-L100610V-12	1000	650×1050	155～735	25	25	0.4	160000	15
HDL-L100810V-12	1000	800×1050	155～735	25	25	0.4	166000	15
HDL-L50610V-12	500	650×1050	135～855	18	18	0.4	150000	15
HDL-H1046R-12	100	400×650	130～560	10	10	0.07	32000	30
HDL-H1058R-12	100	520×850	130～560	10	10	0.07	40000	30
HDL-H2547R-12	250	400×720	150～650	22	22	0.07	45000	15
HDL-H2558R-12	250	520×850	150～650	22	22	0.07	50000	15
HDL-L1058R-12	100	520×850	80～580	10	10	0.07	42000	30
HDL-L1545R-12	150	400×500	80～430	10	10	0.07	31000	30
HDL-L1556R-12	150	520×630	80～430	10	10	0.07	35000	30
HDL-W1046R-12	100	400×650	200～1050	23	23	0.07	42000	15
HDL-W1056R-12	100	500×650	200～1050	23	23	0.07	44000	15

図面（一例）

HDL-L2569V-12

HDL-L25610V-12

HDL-L2589V-12

HDL-L25810V-12

HDL-L1545R-12

HDL-L50610V-12

HDL-L50612V-12

HDL-L50810V-12

HDL-L50812V-12

HDL-L100610V-12

HDL-L100612V-12

HDL-L100810V-12

HDL-L100812V-12

使用方法・使用事例

フットスイッチ
（LED付で異常時にアラームを表示）

1.電源コードを電源に接続してください。
2.フットスイッチのUPを踏むと上昇し、離すと停止します。
3.フットスイッチのDOWNを踏むと下降し、離すと停止します。
4.上限･下限に達したらリミットスイッチの働きで自動的に停止します。電源投入後2回目からの動作は、リミットスイッチの手前で減速し停止します。

使用方法

型番リスト

表示件数

型番

商品タイプ

均等荷重

(kg)

本体/オプション

色

JANコード

トラスココード

質量(g)

ストローク

(mm)

テーブル高

(mm)

テーブル寸法（幅×長さ）

(mm)

最大使用頻度(回/時)

電源コード長さ(m)

モーター出力

(kW)

昇降時間（50Hz）

(秒)

昇降時間（60Hz）

(秒)

電源(V)

ジャバラ有無

最大テーブル高さ(mm)

最低テーブル高さ(mm)

内容量

最小発注数量

その他台車	100	本体	オレンジ	4989999025637	160-5388	32000	430	130～560	400×650	30	3	0.07	10	10	AC100V	無	560	130	1台	1個
その他台車	100	本体	オレンジ	4989999025699	160-5390	40000	430	130～560	520×850	30	3	0.07	10	10	単相100	-	560	130	1台	1個
その他台車	250	本体	オレンジ	4989999025750	160-5391	45000	500	150～650	400×720	15	3	0.07	22	22	単相100	-	650	150	1台	1個
その他台車	250	本体	オレンジ	4989999025781	160-5392	50000	500	150～650	520×850	15	3	0.07	22	22	単相100	-	650	150	1台	1個
その他台車	1000	本体	オレンジ	4989999579642	464-3313	160000	580	155～735	650×1050	15	3	0.4	25	25	単相100	-	735	155	1台	1個
その他台車	1000	本体	オレンジ	4989999579666	464-3330	180000	730	155～885	650×1200	15	3	0.4	32	32	単相100	-	885	155	1台	1個
その他台車	1000	本体	オレンジ	4989999579680	464-3356	166000	580	155～735	800×1050	15	3	0.4	25	25	単相100	-	735	155	1台	1個
その他台車	1000	本体	オレンジ	4989999579703	464-3372	186000	730	155～885	800×1200	15	3	0.4	32	32	単相100	-	885	155	1台	1個
その他台車	100	本体	オレンジ	4989999025873	160-5394	42000	500	80～580	520×850	30	3	0.07	10	10	単相100	-	580	80	1台	1個
その他台車	150	本体	オレンジ	4989999025934	160-5395	31000	350	80～430	400×500	30	3	0.07	10	10	単相100	-	430	80	1台	1個
その他台車	150	本体	オレンジ	4989999025965	160-5396	35000	350	80～430	520×630	30	3	0.07	10	10	単相100	-	430	80	1台	1個
その他台車	250	本体	オレンジ	4989999577259	464-3593	85000	600	110～700	600×900	15	3	0.4	13	13	単相100	-	700	110	1台	1個
その他台車	250	本体	オレンジ	4989999577242	464-3577	95000	720	110～820	600×1050	15	3	0.4	16	16	単相100	-	820	110	1台	1個
その他台車	250	本体	オレンジ	4989999577273	464-3631	95000	600	100～710	800×900	15	3	0.4	13	13	単相100	-	700	110	1台	1個
その他台車	250	本体	オレンジ	4989999577266	464-3615	100000	720	110～820	800×1050	15	3	0.4	16	16	単相100	-	820	110	1台	1個
その他台車	500	本体	オレンジ	4550414090501	382-1275	100000	470	135～600	500×800	15	3	0.4	21	21	単相100	-	-	-	1台	1個
その他台車	500	本体	オレンジ	4550414090549	382-1284	110000	470	135～600	650×950	15	3	0.4	21	21	単相100	-	-	-	1台	1個
その他台車	500	本体	オレンジ	4989999589405	464-3658	150000	720	135～855	650×1050	15	3	0.4	18	18	単相100	-	855	135	1台	1個
その他台車	500	本体	オレンジ	4989999589412	464-3674	155000	820	135～955	650×1200	15	3	0.4	20	20	単相100	-	955	135	1台	1個
その他台車	500	本体	オレンジ	4989999589429	464-3691	150000	720	135～855	800×1050	15	3	0.4	18	18	単相100	-	855	135	1台	1個
その他台車	500	本体	オレンジ	4989999589436	464-3712	170000	820	135～955	800×1200	15	3	0.4	20	20	単相100	-	955	135	1台	1個
その他台車	100	本体	オレンジ	4989999026023	160-5397	42000	850	200～1050	400×650	15	3	0.07	23	23	単相100	-	1050	200	1台	1個
その他台車	100	本体	オレンジ	4989999026054	160-5398	44000	850	200～1050	500×650	15	3	0.07	23	23	単相100	-	1050	200	1台	1個
その他台車	500	本体	オレンジ	4550414399925	381-3389	170000	1240	280～1520	500×1050	15	3	0.4	35	35	単相100	-	-	-	1台	1パック 1600個入り

通常単価(税別) (税込単価)	通常出荷日

121,970円 ( 134,167円 )	9日目
139,332円 ( 153,265円 )	14日目
157,702円 ( 173,472円 )	14日目
160,878円 ( 176,966円 )	9日目
267,888円 ( 294,677円 )	18日目
281,799円 ( 309,979円 )	9日目
277,862円 ( 305,648円 )	18日目
291,702円 ( 320,872円 )	9日目
148,932円 ( 163,825円 )	9日目
141,442円 ( 155,586円 )	13日目
143,487円 ( 157,836円 )	13日目
254,048円 ( 279,453円 )	18日目
259,951円 ( 285,946円 )	18日目
263,959円 ( 290,355円 )	9日目
269,926円 ( 296,919円 )	14日目
262,497円 ( 288,747円 )	18日目
272,595円 ( 299,855円 )	18日目
271,857円 ( 299,043円 )	18日目
273,861円 ( 301,247円 )	18日目
277,862円 ( 305,648円 )	18日目
283,763円 ( 312,139円 )	18日目
165,032円 ( 181,535円 )	9日目
166,095円 ( 182,705円 )	9日目
346,898円 ( 381,588円 )	18日目

詳細情報

基本情報

基本情報

【特長】
・ベクトル制御採用、よりスムーズな動作になりました
・最低位をより低くしました
・伝導効率の高いボールねじ式ドライシリンダを採用しています
・昇降停止時の惰性がなく、スムーズな昇降停止を実現します
・グリス潤滑による、メンテナンスフリーです
【用途】
・荷物の昇降や作業台として

ご注意

最大使用頻度を超えるご使用は故障の原因となります。
ワークの移載時の許容荷重は均等荷重の本体写真の矢印［［１］］1/4［［２］］1/2に設定してください。
若干の沈み込みは発生します。
車上渡しのため、お客様での荷降ろしが必要です。
室外、粉じんの多い場所、高温多湿、低温0℃以下でのご使用はできません。

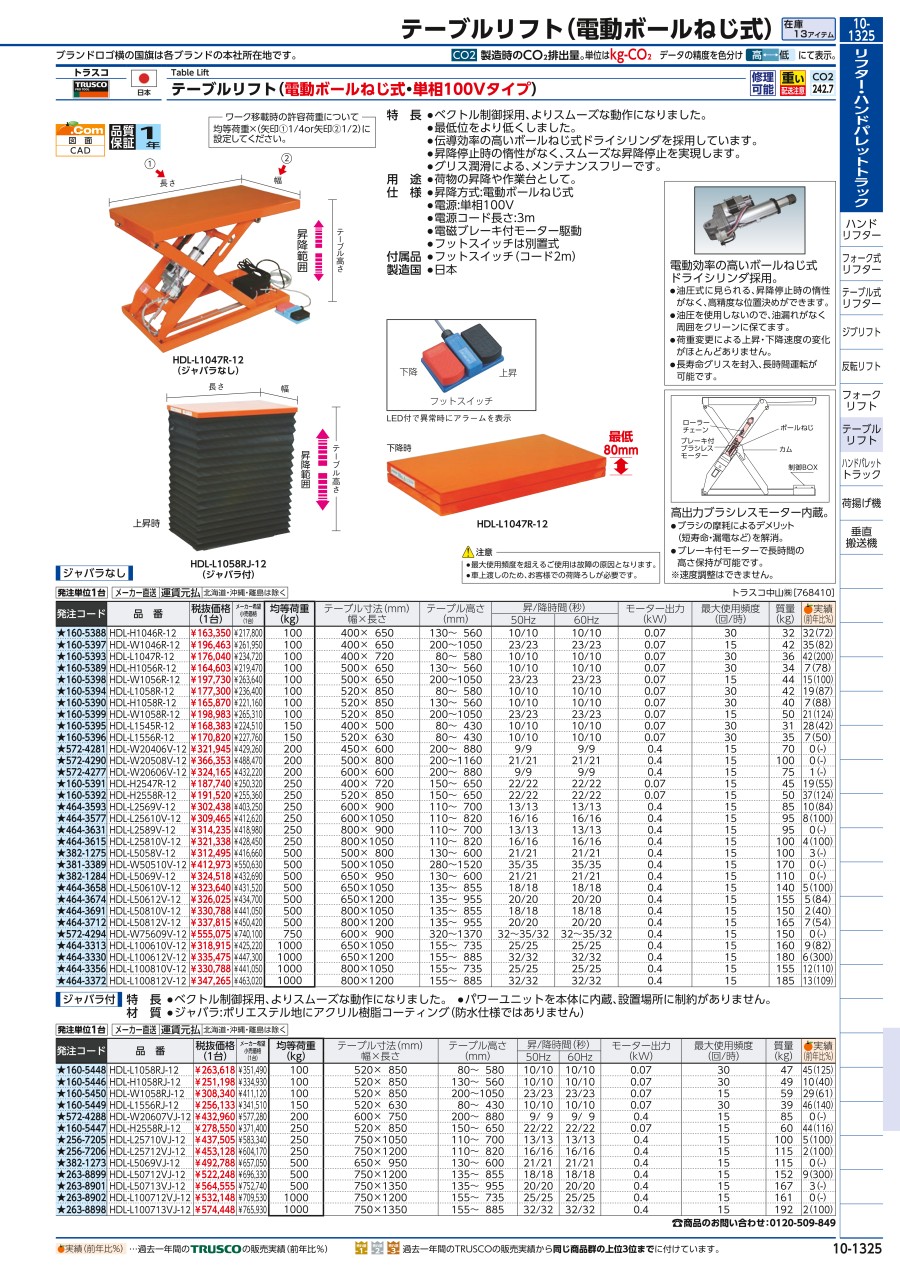

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

トラスコ中山
スーパーFAリフター（電動ボールねじ式）ジャバラ
東正車輛
ゴールドリフター GLL 超低床ミニタイプメカリフト（ボールネジ・電動式）
トラスコ中山
テーブルリフト（電動ボールねじ式・単相200Vタイプ）ジャバラなし

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
