三菱マテリアル

IMX-C4HV-S 難削材加工用クーラントホール付4枚刃制振ラジアスヘッド

カタログ |

通常単価(税別): 11,570円～39,236円

税込単価: 12,727円～43,160円

ソリッド工具と刃先交換式工具の長所を融合し高精度・高剛性・高能率加工を可能にし...

取付け方法
ねじ込み式
総刃数 (枚)
4
基本形状
ラジアス
仕様
ハイヘリ、制振
クーラントホール
外周刃
被削材詳細
炭素鋼、合金鋼、鋳鉄、工具鋼、プリハードン鋼、高硬度鋼、オーステナイト系ステンレス鋼、チタン合金、耐熱合金、銅合金
ねじれ角 (°)
42、45
工具材質
超硬
材種
EP7020
油穴
有

ご注意

CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

未確定：候補が34型番あります。

商品情報
型番リスト
詳細情報

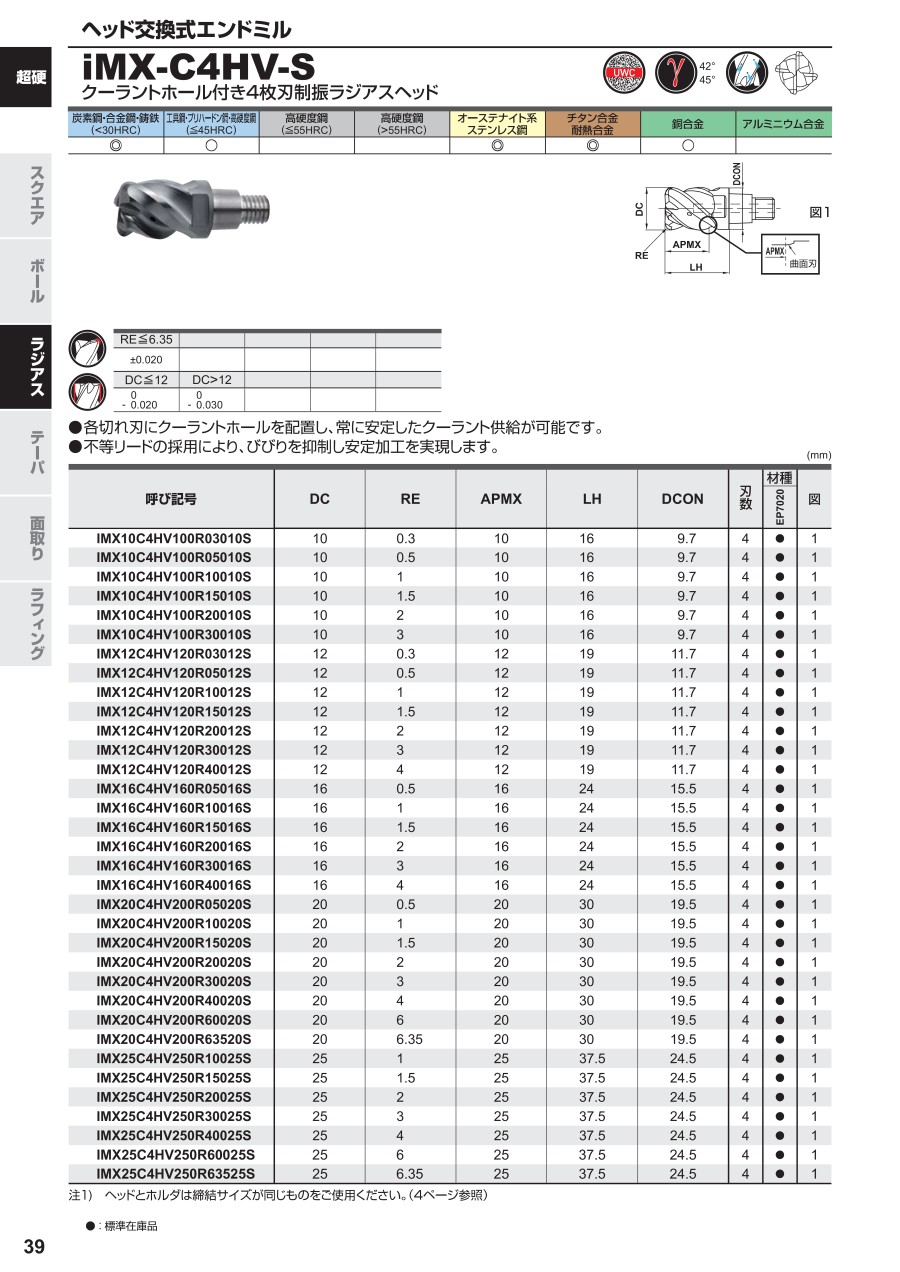

カタログ

商品情報

IMX-C4HV-S クーラントホール付4枚刃制振ラジアスヘッドの詳細

IMX-C4HV-S クーラントホール付4枚刃制振ラジアスヘッドイメージ

IMX-C4HV-S クーラントホール付4枚刃制振ラジアスヘッドの寸法

（単位：mm）

呼び記号	DC	RE	APMX	LH	BD	刃数	材種	図
呼び記号	DC	RE	APMX	LH	BD	刃数	EP7020	図
IMX10C4HV100R10010S	10	1	10.5	16	9.7	4	●	2
IMX12C4HV120R10012S	12	1	12.5	19	11.7	4	●	2
IMX16C4HV160R10016S	16	1	16.5	24	15.5	4	●	2
IMX20C4HV200R10021S	20	1	21	30	19.5	4	●	1
IMX25C4HV250R10026S	25	1	26	37.5	24.5	4	●	1
IMX25C4HV250R30025S	25	3	25	37.5	24.5	4	●	2
IMX25C4HV250R40025S	25	4	25	37.5	24.5	4	●	2
IMX25C4HV250R60025S	25	6	25	37.5	24.5	4	●	2
IMX25C4HV250R63525S	25	6.35	25	37.5	24.5	4	●	2
IMX10C4HV100R03010S	10	0.3	10	16	9.7	4	●	2
IMX20C4HV200R10020S	20	1	20	30	19.5	4	●	2
IMX25C4HV250R10025S	25	1	25	37.5	24.5	4	●	2
IMX10C4HV100R05010S	10	0.5	10	16	9.7	4	●	2
IMX10C4HV100R15010S	10	1.5	10	16	9.7	4	●	2
IMX10C4HV100R20010S	10	2	10	16	9.7	4	●	2
IMX10C4HV100R30010S	10	3	10	16	9.7	4	●	2
IMX12C4HV120R03012S	12	0.3	12	19	11.7	4	●	2
IMX12C4HV120R05012S	12	0.5	12	19	11.7	4	●	2
IMX12C4HV120R15012S	12	1.5	12	19	11.7	4	●	2
IMX12C4HV120R20012S	12	2	12	19	11.7	4	●	2
IMX12C4HV120R30012S	12	3	12	19	11.7	4	●	2
IMX12C4HV120R40012S	12	4	12	19	11.7	4	●	2
IMX16C4HV160R05016S	16	0.5	16	24	15.5	4	●	2
IMX16C4HV160R15016S	16	1.5	16	24	15.5	4	●	2
IMX16C4HV160R20016S	16	2	16	24	15.5	4	●	2
IMX16C4HV160R30016S	16	3	16	24	15.5	4	●	2
IMX16C4HV160R40016S	16	4	16	24	15.5	4	●	2
IMX20C4HV200R05020S	20	0.5	20	30	19.5	4	●	2
IMX20C4HV200R15020S	20	1.5	20	30	19.5	4	●	2
IMX20C4HV200R20020S	20	2	20	30	19.5	4	●	2
IMX20C4HV200R30020S	20	3	20	30	19.5	4	●	2
IMX20C4HV200R40020S	20	4	20	30	19.5	4	●	2
IMX20C4HV200R60020S	20	6	20	30	19.5	4	●	2
IMX20C4HV200R63520S	20	6.35	20	30	19.5	4	●	2
IMX25C4HV250R15025S	25	1.5	25	37.5	24.5	4	●	2
IMX25C4HV250R20025S	25	2	25	37.5	24.5	4	●	2

型番リスト

表示件数

型番

IMX10C4HV100R03010S-EP7020

IMX10C4HV100R05010S-EP7020

IMX10C4HV100R10010S-EP7020

IMX10C4HV100R15010S-EP7020

IMX10C4HV100R20010S-EP7020

IMX10C4HV100R30010S-EP7020

IMX12C4HV120R03012S-EP7020

IMX12C4HV120R05012S-EP7020

IMX12C4HV120R10012S-EP7020

IMX12C4HV120R15012S-EP7020

IMX12C4HV120R20012S-EP7020

IMX12C4HV120R30012S-EP7020

IMX12C4HV120R40012S-EP7020

IMX16C4HV160R05016S-EP7020

IMX16C4HV160R10016S-EP7020

IMX16C4HV160R15016S-EP7020

IMX16C4HV160R20016S-EP7020

IMX16C4HV160R30016S-EP7020

IMX16C4HV160R40016S-EP7020

IMX20C4HV200R05020S-EP7020

IMX20C4HV200R10020S-EP7020

IMX20C4HV200R15020S-EP7020

IMX20C4HV200R20020S-EP7020

IMX20C4HV200R30020S-EP7020

IMX20C4HV200R40020S-EP7020

IMX20C4HV200R60020S-EP7020

IMX20C4HV200R63520S-EP7020

IMX25C4HV250R10025S-EP7020

IMX25C4HV250R15025S-EP7020

IMX25C4HV250R20025S-EP7020

IMX25C4HV250R30025S-EP7020

IMX25C4HV250R40025S-EP7020

IMX25C4HV250R60025S-EP7020

IMX25C4HV250R63525S-EP7020

加工用途

仕上げ区分

外径（D)

(φ)

有効切れ刃長（Ad)

(mm)

首下長（ℓ1）

(mm)

ヘッド長

(mm)

首径

(mm)

コーナ半径

(mm)

図

刃径公差

(mm)

CADデータ有無

(2Ｄ/3Ｄ)

最小発注数量

平面 / 側面 / 曲面	その他	10	10	16	-	9.7	0.3	2	-0.020～0	-	1個
平面 / 側面 / 曲面	その他	10	10	16	-	9.7	0.5	2	-0.020～0	-	1個
平面 / 側面 / 曲面	その他	10	10	16	-	9.7	1	2	-0.020～0	2D/3D	1個
平面 / 側面 / 曲面	その他	10	10	16	-	9.7	1.5	2	-0.020～0	-	1個
平面 / 側面 / 曲面	その他	10	10	16	-	9.7	2	2	-0.020～0	-	1個
平面 / 側面 / 曲面	その他	10	10	16	-	9.7	3	2	-0.020～0	-	1個
平面 / 側面 / 曲面	その他	12	12	19	-	11.7	0.3	2	-0.020～0	-	1個
平面 / 側面 / 曲面	その他	12	12	19	-	11.7	0.5	2	-0.020～0	-	1個
平面 / 側面 / 曲面	その他	12	12	19	-	11.7	1	2	-0.020～0	2D/3D	1個
平面 / 側面 / 曲面	その他	12	12	19	-	11.7	1.5	2	-0.020～0	-	1個
平面 / 側面 / 曲面	その他	12	12	19	-	11.7	2	2	-0.020～0	-	1個
平面 / 側面 / 曲面	その他	12	12	19	-	11.7	3	2	-0.020～0	-	1個
平面 / 側面 / 曲面	その他	12	12	19	-	11.7	4	2	-0.020～0	-	1個
平面 / 側面 / 曲面	その他	16	16	24	-	15.5	0.5	2	-0.030～0	-	1個
平面 / 側面 / 曲面	その他	16	16	24	-	15.5	1	2	-0.030～0	2D/3D	1個
平面 / 側面 / 曲面	その他	16	16	24	-	15.5	1.5	2	-0.030～0	-	1個
平面 / 側面 / 曲面	その他	16	16	24	-	15.5	2	2	-0.030～0	-	1個
平面 / 側面 / 曲面	その他	16	16	24	-	15.5	3	2	-0.030～0	-	1個
平面 / 側面 / 曲面	その他	16	16	24	-	15.5	4	2	-0.030～0	-	1個
平面 / 側面 / 曲面	その他	20	20	30	-	19.5	0.5	2	-0.030～0	-	1個
平面 / 側面 / 曲面	その他	20	20	30	-	19.5	1	2	-0.030～0	-	1個
平面 / 側面 / 曲面	その他	20	20	30	-	19.5	1.5	2	-0.030～0	-	1個
平面 / 側面 / 曲面	その他	20	20	30	-	19.5	2	2	-0.030～0	-	1個
平面 / 側面 / 曲面	その他	20	20	30	-	19.5	3	2	-0.030～0	-	1個
平面 / 側面 / 曲面	その他	20	20	30	-	19.5	4	2	-0.030～0	-	1個
平面 / 側面 / 曲面	その他	20	20	30	-	19.5	6	2	-0.030～0	-	1個
平面 / 側面 / 曲面	その他	20	20	30	-	19.5	6.35	2	-0.030～0	-	1個
平面 / 側面 / 曲面	その他	25	25	37.5	-	24.5	1	2	-0.030～0	-	1個
平面 / 側面 / 曲面	その他	25	25	37.5	-	24.5	1.5	2	-0.030～0	-	1個
平面 / 側面 / 曲面	その他	25	25	37.5	-	24.5	2	2	-0.030～0	-	1個
平面 / 側面 / 曲面	その他	25	25	37.5	-	24.5	3	2	-0.030～0	-	1個
平面 / 側面 / 曲面	その他	25	25	37.5	-	24.5	4	2	-0.030～0	-	1個
平面 / 側面 / 曲面	その他	25	25	37.5	-	24.5	6	2	-0.030～0	-	1個
平面 / 側面 / 曲面	その他	25	25	37.5	-	24.5	6.35	2	-0.030～0	-	1個

通常単価(税別) (税込単価)	通常出荷日

11,926円 ( 13,119円 )	4日目
11,570円 ( 12,727円 )	3日目
11,926円 ( 13,119円 )	4日目
11,570円 ( 12,727円 )	4日目
11,570円 ( 12,727円 )	3日目
11,570円 ( 12,727円 )	3日目
14,495円 ( 15,945円 )	3日目
14,495円 ( 15,945円 )	4日目
14,941円 ( 16,435円 )	4日目
14,495円 ( 15,945円 )	4日目
14,495円 ( 15,945円 )	4日目
14,495円 ( 15,945円 )	3日目
14,495円 ( 15,945円 )	4日目
20,800円 ( 22,880円 )	3日目
21,440円 ( 23,584円 )	4日目
20,800円 ( 22,880円 )	4日目
20,800円 ( 22,880円 )	3日目
20,800円 ( 22,880円 )	4日目
20,800円 ( 22,880円 )	4日目
26,715円 ( 29,387円 )	4日目
27,948円 ( 30,743円 )	4日目
26,715円 ( 29,387円 )	4日目
26,715円 ( 29,387円 )	4日目
26,715円 ( 29,387円 )	4日目
26,715円 ( 29,387円 )	4日目
26,715円 ( 29,387円 )	4日目
26,715円 ( 29,387円 )	4日目
39,236円 ( 43,160円 )	3日目
37,505円 ( 41,256円 )	4日目
37,505円 ( 41,256円 )	4日目
37,505円 ( 41,256円 )	4日目
37,505円 ( 41,256円 )	4日目
37,505円 ( 41,256円 )	4日目
37,505円 ( 41,256円 )	4日目

詳細情報

基本情報

基本情報

ソリッド工具と刃先交換式工具の長所を融合し高精度・高剛性・高能率加工を可能にしたツーリングシステム。
【特長】
・各切れ刃にクーラントホールを配置し、常に安定したクーラント供給が可能
・不等リードの採用により、難削材や突出しの長い加工においてもびびりを抑制し安定切削を実現
・ヘッドとホルダの締結面をすべて超硬製とすることで、ソリッド工具に近い剛性を確保
【用途】
・肩削り加工、ランピング加工、3次元倣い加工、溝加工、ヘリカル加工、ポケット加工、正面フライス加工

ご注意

CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

オーエスジー
PXHF-AM アディティブ・マニュファクチャリング用ヘッド交換式エンドミル PXM
オーエスジー
フェニックスPXMシリーズヘッド交換式エンドミルスクエア形状・不等分割・多刃 PXSH

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
