三菱マテリアル

IMX-S4HV 難削材加工用 4枚刃制振スクエアヘッド

IMX-S4HV 難削材加工用 4枚刃制振スクエアヘッド
通常単価(税別)
8,308円～62,096円
税込単価
9,139円～68,306円

ソリッド工具と刃先交換式工具の長所を融合し高精度・高剛性・高能率加工を可能にし...

詳細情報を確認する
  • 加工用途
    平面 / 側面 / 溝 / 傾斜切り込み
  • 取付け方法
    ねじ込み式
  • 総刃数 (枚)
    4
  • 基本形状
    スクエア
  • 仕様
    スクエア、制振
  • クーラントホール
    穴なし
  • 被削材詳細
    炭素鋼、合金鋼、鋳鉄、工具鋼、プリハードン鋼、高硬度鋼、オーステナイト系ステンレス鋼、チタン合金、耐熱合金、銅合金
  • ねじれ角 (°)
    42、45
  • コーナー形状
    アタリ付き
  • 工具材質
    超硬
  • 材種
    EP7020

ご注意

  • 〈表示価格に関する重要なお知らせ〉型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が14型番あります。
数量：

商品情報

IMX-S4HV 4枚刃制振スクエアヘッドの詳細

IMX-S4HV 4枚刃制振スクエアヘッド イメージ

IMX-S4HV 4枚刃制振スクエアヘッド イメージ

IMX-S4HV 4枚刃制振スクエアヘッド 長刃タイプ イメージ

IMX-S4HV 4枚刃制振スクエアヘッド 長刃タイプ イメージ

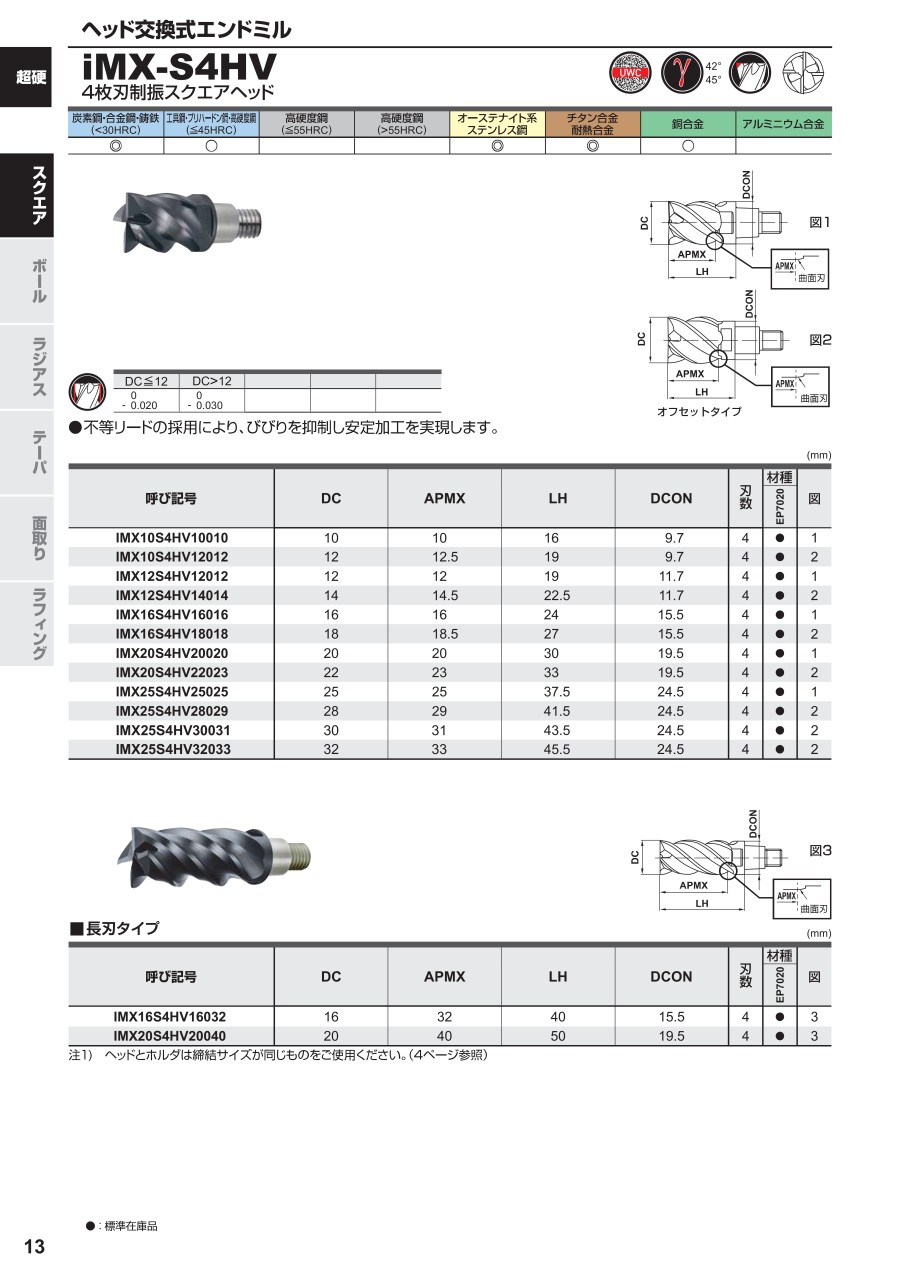

IMX-S4HV 4枚刃制振スクエアヘッドの寸法

寸法図1／寸法図2

寸法図1／寸法図2

寸法図3

寸法図3



（単位：mm）



呼び記号DCAPMXLHBD刃数材種図
EP7020
IMX10S4HV100101010.5169.74●1
IMX10S4HV120121212.5199.74●2
IMX12S4HV120121212.51911.74●1
IMX12S4HV140141414.522.511.74●2
IMX16S4HV160161616.52415.54●1
IMX16S4HV180181818.52715.54●2
IMX20S4HV2002120213019.54●1
IMX20S4HV2202322233319.54●2
IMX25S4HV25026252637.524.54●1
IMX25S4HV28029282941.524.54●2
IMX25S4HV30031303143.524.54●2
IMX25S4HV32033323345.524.54●2
IMX16S4HV1603216324015.54●3
IMX20S4HV2004020405019.54●3
IMX20S4HV2002020203019.54●1
IMX25S4HV25025252537.524.54●1

型番リスト

表示件数
  • 1
    • 型番
    IMX10S4HV10010-EP7020
    IMX10S4HV12012-EP7020
    IMX12S4HV12012-EP7020
    IMX12S4HV14014-EP7020
    IMX16S4HV16016-EP7020
    IMX16S4HV16032-EP7020
    IMX16S4HV18018-EP7020
    IMX20S4HV20020-EP7020
    IMX20S4HV20040-EP7020
    IMX20S4HV22023-EP7020
    IMX25S4HV25025-EP7020
    IMX25S4HV28029-EP7020
    IMX25S4HV30031-EP7020
    IMX25S4HV32033-EP7020

    仕上げ区分

    外径（D)

    (φ)

    有効切れ刃長（Ad)

    (mm)

    首下長（ℓ1）

    (mm)

    ヘッド長

    (mm)

    首径

    (mm)

    図

    刃径公差

    (mm)

    CADデータ有無

    (2Ｄ/3Ｄ)

    		最小発注数量
    その他
    10
    10
    16
    -
    9.7
    1
    -0.020～0
    2D/3D
    1個
    その他
    12
    12.5
    19
    -
    9.7
    2
    -0.020～0
    3D
    1個
    その他
    12
    12
    19
    -
    11.7
    1
    -0.020～0
    2D/3D
    1個
    その他
    14
    14.5
    22.5
    -
    11.7
    2
    -0.030～0
    3D
    1個
    その他
    16
    16
    24
    -
    15.5
    1
    -0.030～0
    2D/3D
    1個
    その他
    16
    32
    40
    -
    15.5
    3
    -0.030～0
    3D
    1個
    その他
    18
    18.5
    27
    -
    15.5
    2
    -0.030～0
    3D
    1個
    その他
    20
    20
    30
    -
    19.5
    1
    -0.030～0
    -
    1個
    その他
    20
    40
    50
    -
    19.5
    3
    -0.030～0
    3D
    1個
    その他
    22
    23
    33
    -
    19.5
    2
    -0.030～0
    3D
    1個
    その他
    25
    25
    37.5
    -
    24.5
    1
    -0.030～0
    -
    1個
    その他
    28
    29
    41.5
    -
    24.5
    2
    -0.030～0
    3D
    10個
    その他
    30
    31
    43.5
    -
    24.5
    2
    -0.030～0
    3D
    1個
    その他
    32
    33
    45.5
    -
    24.5
    2
    -0.030～0
    3D
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,308円
    ( 9,139円 )
    3日目
    11,524円
    ( 12,676円 )
    4日目
    9,945円
    ( 10,940円 )
    4日目
    14,338円
    ( 15,772円 )
    3日目
    15,946円
    ( 17,541円 )
    3日目
    27,068円
    ( 29,775円 )
    3日目
    22,378円
    ( 24,616円 )
    3日目
    19,312円
    ( 21,243円 )
    4日目
    32,294円
    ( 35,523円 )
    3日目
    26,666円
    ( 29,333円 )
    3日目
    27,064円
    ( 29,770円 )
    3日目
    43,248円
    ( 47,573円 )
    4日目
    51,724円
    ( 56,896円 )
    4日目
    62,096円
    ( 68,306円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    ソリッド工具と刃先交換式工具の長所を融合し高精度・高剛性・高能率加工を可能にしたツーリングシステムです。
    【特長】
    ・不等リードの採用により、難削材や突出しの長い加工においてもびびりを抑制し安定切削を実現する制振スクエアタイプです
    ・長刃タイプも有ります
    ・ヘッドとホルダの締結面をすべて超硬製とすることで、ソリッド工具に近い剛性を確保します
    【用途】
    ・肩削り加工、ランピング加工、3次元倣い加工、溝加工、ヘリカル加工、ポケット加工、正面フライス加工に適用します

    ご注意

    • 〈表示価格に関する重要なお知らせ〉型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
