直流電流計デジタルパネルメータモジュール
- 一部SALE 2026/03/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 5,000円～5,868円特別価格
- 税込単価
- 5,500円～6,455円特別価格
すぐれた技術から創り出された信頼性の高い直流電流計。【特長】・DIN規格72×...
詳細情報を確認する- 寸法 長さ (mm)
- 22
- 商品タイプ
- デジタルクランプメーター
- 使用環境
- 0～40℃ 80%RH 以下但し結露のないこと
- 保存環境
- -10～60℃ 80%RH 以下但し結露のないこと
- 精度
- ±1.2％rdg±2dgt (詳細は外形図タブ参照)
- 電源
- DC3～14V(定格電圧:3V)
- レンジ切換
- 手動切換
- 分解能
- 0.1μA/1μA/10μA/100μA
- 特長
- すくれた技術から創り出された信頼性の高い直流電流計。DIN規格72X36(mm)電流計(P72C)DIN規格96X48(mm)電流計(P96C)2000カウントDPM(電流計P72C)4000カウントDPM(電流計P96C)基板上のコネクターの差し替えによるレンジ設定
- 入力オーバー表示
- OL表示
- 内部抵抗
- 100Ω/100Ω/1Ω/1Ω
- 最大入力
- 50mA/50mA/500mA/500mA
- 起動条件
- 電源電圧立ち上がり条件:0～3Vまで1秒未満/起動前電源OFF時間:3秒以上
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 本器の供給電源は被測定機器の供給電源とは別電源としていただく必要がございます。
商品情報
基板上のコネクタ差し替えによる簡単レンジ設定ができる電気測定器
MT-P72C
MT-P96C
製品仕様
MT-P72C
- DIN規格72×36mm
- 2000カウントDPM
- 基盤のコネクターの差し替えによるレンジ設定
MT-P96C
- DIN規格96×48mm
- 4000カウントDPM
- 基板上のコネクター差し替えによるレンジ設定
| 型式 | MT-P72C | MT-P96C | ||||||
|---|---|---|---|---|---|---|---|---|
| 表示 | 3 1/2LCDディスプレイ 最大表示1999 | 3 3/4LCDディスプレイ 最大表示3999 | ||||||
| 文字高 | 17.2mm | 24.9mm | ||||||
| 入カオーパー表示 | OL表示 | |||||||
| レンジ切替 | 手動切換※ | |||||||
| サンプリング | 3回/秒 | 2回/秒 | ||||||
| 測定範囲 | 199.9μA | 1999μA | 19.99mA | 199.9mA | 399.9μA | 3999μA | 39.99mA | 399.9mA |
| 分解能 | 0.1μA | 1μA | 10μA | 100μA | 0.1μA | 1μA | 10μA | 100μA |
| 精度(%rdg±dgt) | 1.2±2 | 1.2±2 | 1.2±2 | 1.2±2 | 1.2±2 | 1.2±2 | 1.2±2 | 1.2±2 |
| 内部抵抗 | 100Ω | 100Ω | 1Ω | 1Ω | 100Ω | 100Ω | 1Ω | 1Ω |
| 最大入力 | 50mA | 500mA | 50mA | 500mA | ||||
| 使用環境 | 温度：0～40℃ 湿度：80%RH以下(ただし結露のないこと) | |||||||
| 保存環境 | 温度：-10～60℃ 湿度：80%RH以下(ただし結露のないこと) | |||||||
| 電源 | DC3V～14V(定格電圧：3V) | |||||||
| 起動条件 | 電源電圧立ち上がり条件：0V～3Vまで1秒未満 起動前電源OFF時間：3秒以上 | |||||||
| 消費電流(3～14V) | 3±2mA | |||||||
| サイズ | 約72(W)x36(H)x22(D)mm 約30g | 約96(W)x48(H)x22(D)mm 約50g | ||||||
- ※ 測定範囲「199.9μAと1999μA」、「19.99mAと199.9mA」間の切替え（MT-P72Cの場合）、または、「399.9μAと3999μA」、「39.99mAと399.9mA」間の切替え（MT-P96Cの場合）
この商品の外形図と寸法について
MT-P72C
MT-P96C
詳細情報
基本情報
すぐれた技術から創り出された信頼性の高い直流電流計。
【特長】
・DIN規格72×36（mm）電流計（P72C）。
・DIN規格96×48（mm）電流計（P96C）。
・2000カウントDPM（電流計P72C）。
・4000カウントDPM（電流計P96C）。
・基板上のコネクタ差し替えによるレンジ設定。
【用途】
・溶接機等の電流管理、モーター負荷電流の管理に最適。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 本器の供給電源は被測定機器の供給電源とは別電源としていただく必要がございます。

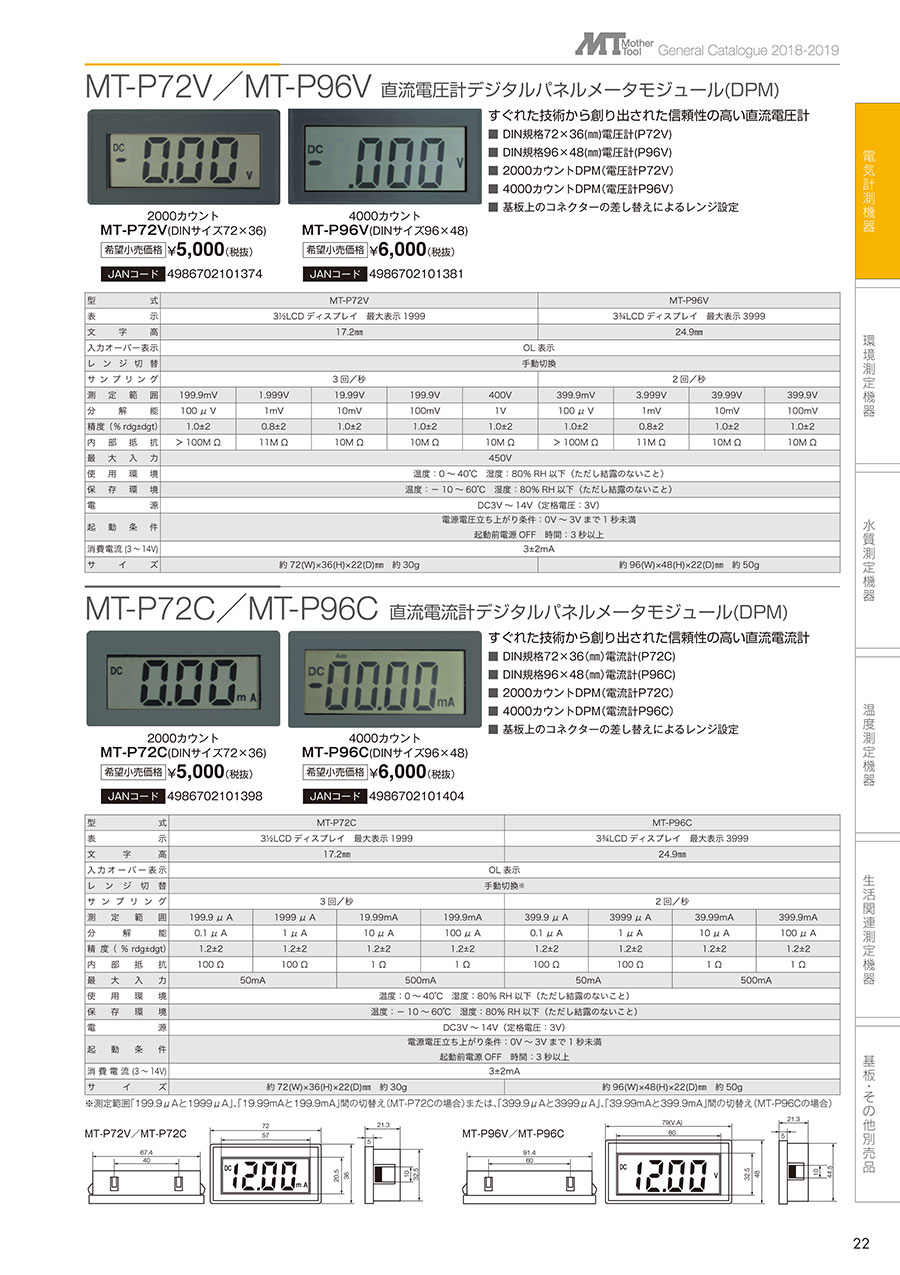

カタログ
