マザーツール

3200カウントバーグラフ付デジタルパネルメータモジュール

カタログ |

一部SALE 2026/03/31まで
数量スライド割引
一部当日出荷可能

通常単価(税別): 3,872円～4,000円特別価格

税込単価: 4,259円～4,400円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マザーツール

通常出荷日：在庫品1日目

オートレンジのデジタルパネルメータモジュール。【特長】・機械組込に最適。・DC...

商品タイプ
デジタルテスタ
寸法(基板サイズ) (mm)
80X53
電源
DC3V
表示
3 3/4LCD・文字高13mm 最大表示3200バーグラフ付
質量 (g)
約50
特長
消費電流：2～3ｍA、電池使用の場合：1.5Vの電池を直列2つ使用してください（接続時間は約100～150時間）

ご注意

DC3Vでの接続方法は、ジャックがないのでハンダ付けが必要です。

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

3200カウントデジタルパネルメータモジュールのパネルカット図

パネルカット図

ベーゼル使用時のパネルカット図

この商品の主な性能について

型示	MT-320オートレンジ	MT-321Vオートレンジ	MT-322C
表示	3 3/4LCD・文字高13mm 最大表示3200バーグラフ付	3 3/4LCD・文字高13mm 最大表示3200バーグラフ付	3 3/4LCD・文字高13mm 最大表示3200バーグラフ付
レンジ	DC:±300mV/±3V/±30V/±300V/±1000V AC:3V/30V/300V/500V Ω:300Ω/3KΩ/30KΩ/300KΩ/3MΩ/30MΩ	DC:±300mV/±3V/±30V/±300V/±1000V AC:3V/30V/300V/500V	DC:300μA/3mA/30mA/300mA AC:300μA/3mA/30mA/300mA
電源	DC3V	DC3V	DC3V
寸法・重量	基板サイズ:80×53mm 約50g	基板サイズ:80×53mm 約50g	基板サイズ:80×53mm 約50g

MT-320は直流電圧計・電流計のほか、マルチメータにも応用可能。

型番リスト

表示件数

型番

MT-320

MT-321V

レンジ	JANコード	最小発注数量

DC:±300mV/±3V/±30V/±300V/±1000V/AC:3V/30V/300V/500V/Ω:300Ω/3kΩ/30kΩ/300kΩ/3MΩ/30MΩ	4986702201180	1個
DC:±300mV/±3V/±30V/±300V/±1000V/AC:3V/30V/300V/500V	4986702201197	1個

通常単価(税別) (税込単価)	通常出荷日

3,872円 ( 4,259円 )	在庫品1日目当日出荷可能
4,000円3,810円 ( 4,191円 )	5日目

詳細情報

基本情報

基本情報

オートレンジのデジタルパネルメータモジュール。
【特長】
・機械組込に最適。
・DC3V電源（入力GNDと電源GNDは共通）。
・DC設定ですが、簡単にAC用としても設定可能です。
・DC／ACどちらの設定でも使用ができ、パネル組込用に便利なベーゼル付。
・単位記号付（mV／V／Ω／KΩ／MΩ）。
【用途】
・溶接機などの電流管理、モーター負荷電流の管理に最適。
・機器組込用、実験・研究、試作用、教材用に。

ご注意

DC3Vでの接続方法は、ジャックがないのでハンダ付けが必要です。

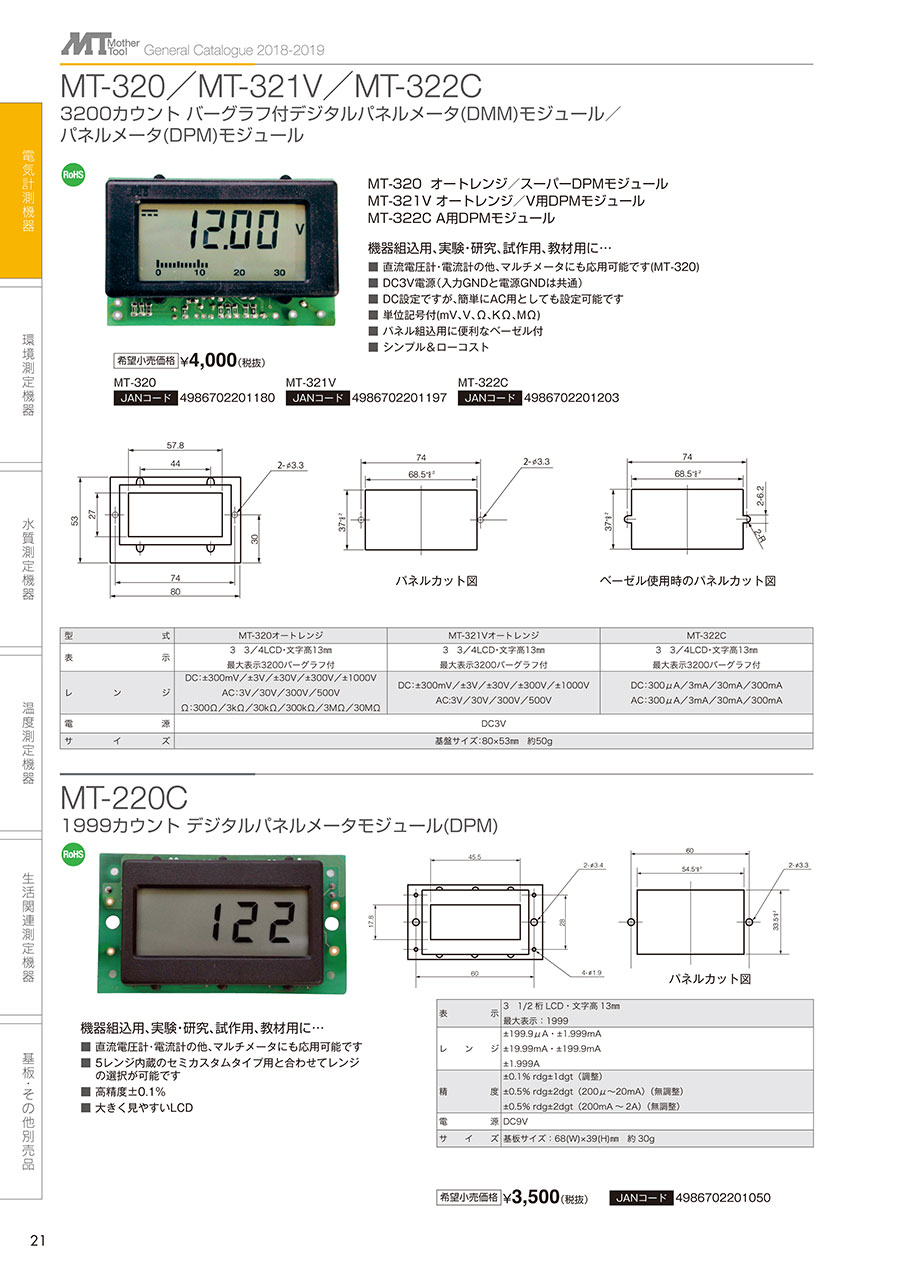

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

マザーツール
導通チェッカー DT-37
回路の導通を赤色LEDまたはメロディで知らせます。
マザーツール
直流電圧計デジタルパネルメータモジュール
トラスコ中山
デジタルマルチメーター TDM-50

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
