空転式プレセット形トルクドライバ

Name: 空転式プレセット形トルクドライバ
Brand: 東日製作所
SKU: 223005035303
Rating: 4.6 (22 reviews)

数量スライド割引
一部当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（22件）

この商品のFAQをみる（1件）

通常単価(税別): 16,429円～21,610円

税込単価: 18,072円～23,771円

お得なエコノミーシリーズで消耗品もコストダウン！

お得なミスミエコノミーシリーズ

MISUMI economy

ミスミ

【エコノミーシリーズ】ニトリルゴム手袋ブルー（粉なし）

通常価格(税別)： 590円 (税込価格：649円)

通常出荷日：1 日目

オーバートルク防止可能なプリセット型トルクドライバ。【特長】・空転式。・設定ト...

詳細情報を確認する

精度 (%)
±3
空転式/非空転式
空転式
負荷方向
右
校正証明書
標準添付
適用ビット
6.35 HEX

ご注意

この商品には先端ビットは付属しておりません。

型番

未確定 6 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

製品特長・仕様

製品の基本仕様・特長

RTD120CNの外観

RTD60CNの外観

転がりにくいロッカー形状

アクセサリ（別売）の補助締具をつけた状態（RTD500CN）

※写真のビットはオプションです。

【概要】
量産からメンテナンスまで広範囲に使えるオーバートルクのない空転式トルクドライバです。

【特長】

ロッカー形状が六角形の為、転がりにくく、机の上からの落下を防止します。また、ロッカーの修理、交換も行えます。
EU圏内でも安心して使用可能。ISO 6789 Type II Class Dの校正手順に準拠。
RTD120CN、260CNのみ樹脂ハンドル付属。RTD260CN、500CNのみプリセットフックスパナ付属。

※RTD500CNは別売の補助締具が取付可能です。

型番			RTD15CN	RTD30CN	RTD60CN	RTD120CN	RTD260CN	RTD500CN
トルク調整範囲［cN･m］	最小～最大		2～15	4～30	10～60	20～120	60～260	100～500
トルク調整範囲［cN･m］	1目盛		0.1	0.2	0.5	1	2	5
適用ねじ（参考）	小ねじ		（M1.8）	M2（M2.2）	M2.5，M3	（M3.5）	M4（M4.5）	M5，M6
適用ねじ（参考）	タッピンねじ		（M1.4）M1.6	（M1.8）M2	（M2.2）M2.5	M3（M3.5）	M4	（M4.5）
寸法［mm］	全長L’		100		110	130	150	155
	握り部径Ｄ1		16		20	24	30.5	33
	本体	Ｄ2	10.7		14.8	18	23	26
		Ｄ3	11
		L1	18		24
		L2	76.5～84.3		81.1～90.1	105～115	113.8～123.8	129～141
	ロッカー	d	23.5		29	33	41	45
	ロッカー	W	21.5		26.5	30	37.5	41
質量約［kg］			0.05		0.08	0.16	0.27	0.32

精度±3%

外形図

商品TOP

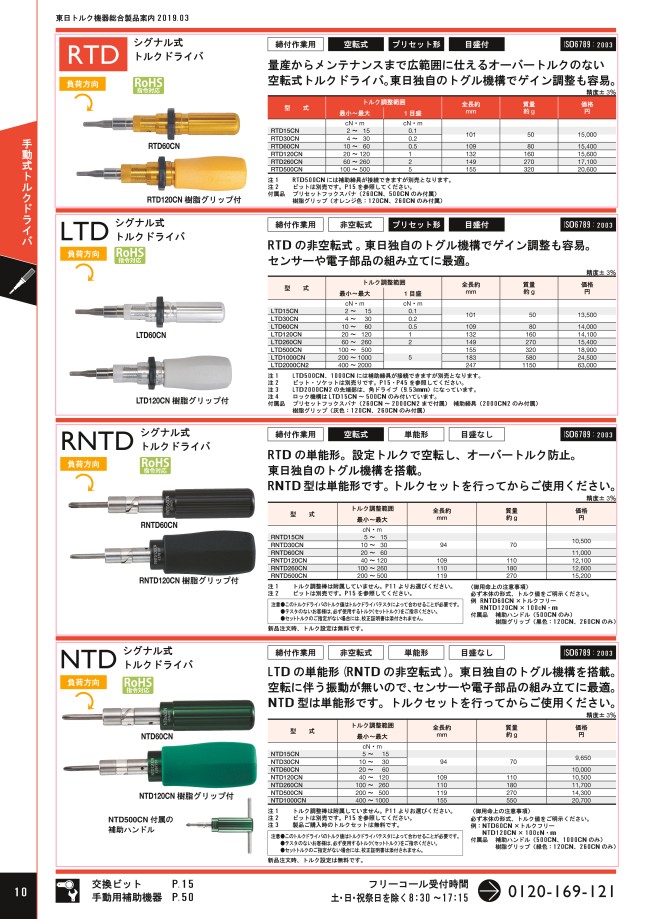

カタログ (見開き版)

絞り込み条件：6 項目の仕様が未選択です

トルク調整範囲(cN・m)
- 2～15
- 4～30
- 10～60
- 20～120
- 60～260
- 100～500
最小目盛(cN・m)
- 0.1
- 0.2
- 0.5
- 1
- 2
- 5
全長(mm)
- 101
- 109
- 132
- 149
- 155
握り部径(mm)
- 16
- 19.5
- 24
- 30.5
- 33
JANコード
- 4560138455005
- 4560138455067
- 4560138455111
- 4560138455166
- 4560138455852
- 4560138455906
トラスココード
- 157-9673
- 157-9665
- 157-9657
- 157-9649
- 157-9631
- 157-9622
タイプ
- RTD
出荷日
すべて
当日出荷可能
1日以内

型番リスト

表示件数

型番

トルク調整範囲

(cN・m)

最小目盛

(cN・m)

全長

(mm)

握り部径

(mm)

JANコード

トラスココード

付属品

重量

(g)

RoHS?

最小発注数量

2～15	0.1	101	16	4560138455906	157-9622	-	50	10	1個
4～30	0.2	101	16	4560138455852	157-9631	-	50	10	1個
10～60	0.5	109	19.5	4560138455005	157-9649	-	80	10	1個
20～120	1	132	24	4560138455067	157-9657	樹脂ハンドル	160	10	1個
60～260	2	149	30.5	4560138455111	157-9665	樹脂ハンドル、プリセットフックスパナ	270	10	1個
100～500	5	155	33	4560138455166	157-9673	プリセットフックスパナ	320	10	1個

通常単価(税別) (税込単価)	通常出荷日

16,444円 ( 18,088円 )	在庫品1日目当日出荷可能
16,444円 ( 18,088円 )	在庫品1日目当日出荷可能
16,429円 ( 18,072円 )	在庫品1日目当日出荷可能
16,504円 ( 18,154円 )	1日目
19,033円 ( 20,936円 )	在庫品1日目当日出荷可能
21,610円 ( 23,771円 )	1日目

詳細情報

基本情報

オーバートルク防止可能なプリセット型トルクドライバ。
【特長】
・空転式。
・設定トルクに達すると空転するためオーバートルクの心配がない。
・トルクの可変は目盛によって容易に行える。
・トグル式トルク検出機構によって耐久性に優れています。
・全機種、ロック機構によって使用中に目盛の移動がない。
・校正証明書付き。
【用途】
・量産からサービスまであらゆる締め付け作業に対応。

ご注意

この商品には先端ビットは付属しておりません。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

空転式プレセット形トルクドライバのレビュー

4.6平均満足度：4.622件のレビュー

星5
68%
星4
27%
星3
5%
星2
0%
星1
0%

新製品の条件設定用として

満足度：5.02019/07/03

いつもの信頼あるトルクドライバーとして購入しました。長年このシリーズ製品開発では使用しています。

2人が参考にしています。

ネジ締めトルクの管理

満足度：5.02022/04/18

急ぎで必要であったため、即日出荷していただき、助かりました。

1人が参考にしています。

トルク確認・管理

満足度：4.02021/10/15

トルクの確認に使っています。トルクの可変は目盛によって容易に行え、ロック機構によって使用中に目盛の移動がないのが良い。...もっと読む

1人が参考にしています。

鋼製小物組立用

満足度：5.02022/08/18

M1～M1.4程度の小ねじを締め付ける際のトルク管理として使用している。プリセット型なので使いやすい。

0人が参考にしています。

トルク管理

満足度：5.02022/05/10

製品組み立てでトルク管理が必要なネジ締めに使用しています。設定もしやすく、ロック機構もあるので安心して使用できます。

0人が参考にしています。

22件全て見る

よくあるご質問（FAQ）

Q市販のビットは使う事が出来ますか？

ビット根本部HEX6.3mm市販品が使用出来ます。
