東日製作所

RH型リングヘッド

Name: RH型リングヘッド
Brand: 東日製作所
SKU: 223005035235
Rating: 4.2 (4 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.2

平均満足度4.2

この商品のレビューをみる（4件）

通常単価(税別): 2,485円～33,512円

税込単価: 2,734円～36,863円

お得なエコノミーシリーズで消耗品もコストダウン！

お得なミスミエコノミーシリーズ

MISUMI economy

ミスミ

【エコノミーシリーズ】ポリエステル手袋（手のひらPUコーティング）

4.7

通常価格(税別)： 620円 (税込価格：682円)

通常出荷日：在庫品1日目

ボルトとヘッド中心の距離が一定なので、正確な締め付けが行えるRHリングヘッド。...

詳細情報を確認する

形状
めがねヘッド

ご注意

トルクレンチ本体の「適合交換ヘッド」とトルクレンチ用交換ヘッドの「適合挿入部サイズ」が一致していれば取り付け可能です。
東日製作所のヘッド交換式トルクレンチと組み合わせて使用してください。他社製トルクレンチと組み合わせると破損などの可能性があります。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が76型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

RH15DX17の外観

【仕様】

300種類以上の豊富な標準交換ヘッドを用意して、あらゆる締付け作業に対応します。
RH型リングヘッドはボルトとヘッドの中心軸が常に一定ですから、手を放してもヘッドが落ちず安全作業ができます。
RH8DX5.5～7は六角になります。
RoHS対応

15Dのトルクレンチには15Dの交換ヘッドが接続できます。

規格表

外形図

注意・禁止事項

東日の交換ヘッドは東日のヘッド交換式トルクレンチに使用してください。

「東日の交換ヘッド」は、「東日のヘッド交換式トルクレンチ」用に設計・製作されています。
他社トルクレンチに接続・使用すると破損の可能性があります。他社トルクレンチには使用しないでください。

型番リスト

表示件数

型番

適合挿入部サイズ

トラスココード

許容トルク(N・m)

全長

(mm)

適合トルクレンチ

重量

(ｇ)

口幅

(mm)

外幅寸法

(mm)

先端部厚さ

(mm)

挿入部サイズ

RoHS?

最小発注数量

8D	403-3141	1.5	40	CL1.5N､CL3N､CL6N､CL12N､CSP1.5N､CSP3N､CSP6N､CSP12N､CDB7N-S､CDB14N-S､CSF7N､CSF14N､CEM10N3	30	5.5	10.5	5	-	10	1個
8D	403-3159	2.4	41	CL1.5N､CL3N､CL6N､CL12N､CSP1.5N､CSP3N､CSP6N､CSP12N､CDB7N-S､CDB14N-S､CSF7N､CSF14N､CEM10N3	30	6	11	5	-	10	1個
8D	403-3167	3.6	41	CL1.5N､CL3N､CL6N､CL12N､CSP1.5N､CSP3N､CSP6N､CSP12N､CDB7N-S､CDB14N-S､CSF7N､CSF14N､CEM10N3	30	7	12	6	-	10	1個
8D	403-3175	7.2	42	CL1.5N､CL3N､CL6N､CL12N､CSP1.5N､CSP3N､CSP6N､CSP12N､CDB7N-S､CDB14N-S､CSF7N､CSF14N､CEM10N3	30	8	13.5	6	-	10	1個
8D	403-3108	12.2	43	CL1.5N､CL3N､CL6N､CL12N､CSP1.5N､CSP3N､CSP6N､CSP12N､CDB7N-S､CDB14N-S､CSF7N､CSF14N､CEM10N3	40	10	15.5	7	-	10	1個
8D	403-3116	15	44	CL1.5N､CL3N､CL6N､CL12N､CSP1.5N､CSP3N､CSP6N､CSP12N､CDB7N-S､CDB14N-S､CSF7N､CSF14N､CEM10N3	40	11	17	7	-	10	1個
8D	403-3124	15	44	CL1.5N､CL3N､CL6N､CL12N､CSP1.5N､CSP3N､CSP6N､CSP12N､CDB7N-S､CDB14N-S､CSF7N､CSF14N､CEM10N3	40	12	18	7	-	10	1個
8D	403-3132	15	45	CL1.5N､CL3N､CL6N､CL12N､CSP1.5N､CSP3N､CSP6N､CSP12N､CDB7N-S､CDB14N-S､CSF7N､CSF14N､CEM10N3	40	13	19	7	-	10	1個
10D	403-2721	7.2	50	CL25N､YCL12N､PCL25N､CSP25N､YCL23N､CF25N､CDB25N-S､CEM20N3､CPT20	50	8	12.5	6	-	10	1個
10D	403-2616	12.2	52	CL25N､YCL12N､PCL25N､CSP25N､YCL23N､CF25N､CDB25N-S､CEM20N3､CPT20	60	10	15.5	7	-	10	1個
10D	403-2624	20	53	CL25N､YCL12N､PCL25N､CSP25N､YCL23N､CF25N､CDB25N-S､CEM20N3､CPT20	60	11	17	8	-	10	1個
10D	403-2632	25	53	CL25N､YCL12N､PCL25N､CSP25N､YCL23N､CF25N､CDB25N-S､CEM20N3､CPT20	60	12	18	8	-	10	1個
10D	403-2641	25	54	CL25N､YCL12N､PCL25N､CSP25N､YCL23N､CF25N､CDB25N-S､CEM20N3､CPT20	60	13	19	8	-	10	1個
10D	403-2659	25	54	CL25N､YCL12N､PCL25N､CSP25N､YCL23N､CF25N､CDB25N-S､CEM20N3､CPT20	60	14	20	8	-	10	1個
10D	403-2667	25	55	CL25N､YCL12N､PCL25N､CSP25N､YCL23N､CF25N､CDB25N-S､CEM20N3､CPT20	60	16	22	8	-	10	1個
10D	403-2675	25	56	CL25N､YCL12N､PCL25N､CSP25N､YCL23N､CF25N､CDB25N-S､CEM20N3､CPT20	60	17	24	8	-	10	1個
10D	403-2683	25	57	CL25N､YCL12N､PCL25N､CSP25N､YCL23N､CF25N､CDB25N-S､CEM20N3､CPT20	60	18	25	8	-	10	1個
10D	403-2691	25	57	CL25N､YCL12N､PCL25N､CSP25N､YCL23N､CF25N､CDB25N-S､CEM20N3､CPT20	60	19	26	8	-	10	1個
10D	403-2705	25	58	CL25N､YCL12N､PCL25N､CSP25N､YCL23N､CF25N､CDB25N-S､CEM20N3､CPT20	60	21	28	8	-	10	1個
10D	403-2713	25	59	CL25N､YCL12N､PCL25N､CSP25N､YCL23N､CF25N､CDB25N-S､CEM20N3､CPT20	60	22	29	8	-	10	1個
12D	403-2845	7.2	61	CTA50､CTB50､CL50N､YCL45N､CEM50N3､CSP50N､YCL70N､PCL50N､CF50N､CDB50N-S､CPT50	60	8	15	5	-	10	1個
12D	403-2730	12.2	61	CTA50､CTB50､CL50N､YCL45N､CEM50N3､CSP50N､YCL70N､PCL50N､CF50N､CDB50N-S､CPT50	60	10	16	5	-	10	1個
12D	403-2748	20	62	CTA50､CTB50､CL50N､YCL45N､CEM50N3､CSP50N､YCL70N､PCL50N､CF50N､CDB50N-S､CPT50	70	11	18	5.5	-	10	1個
12D	403-2756	29.5	63	CTA50､CTB50､CL50N､YCL45N､CEM50N3､CSP50N､YCL70N､PCL50N､CF50N､CDB50N-S､CPT50	80	12	20	6.5	-	10	1個
12D	403-2764	29.5	64	CTA50､CTB50､CL50N､YCL45N､CEM50N3､CSP50N､YCL70N､PCL50N､CF50N､CDB50N-S､CPT50	80	13	21	6.5	-	10	1個
12D	403-2772	59	64	CTA50､CTB50､CL50N､YCL45N､CEM50N3､CSP50N､YCL70N､PCL50N､CF50N､CDB50N-S､CPT50	90	14	20	10	-	10	1個
12D	403-2781	59	65	CTA50､CTB50､CL50N､YCL45N､CEM50N3､CSP50N､YCL70N､PCL50N､CF50N､CDB50N-S､CPT50	90	16	24	10	-	10	1個
12D	403-2799	70	66	CTA50､CTB50､CL50N､YCL45N､CEM50N3､CSP50N､YCL70N､PCL50N､CF50N､CDB50N-S､CPT50	100	17	25	12	-	10	1個
12D	403-2802	70	66	CTA50､CTB50､CL50N､YCL45N､CEM50N3､CSP50N､YCL70N､PCL50N､CF50N､CDB50N-S､CPT50	100	18	26	12	-	10	1個
12D	403-2811	70	66	CTA50､CTB50､CL50N､YCL45N､CEM50N3､CSP50N､YCL70N､PCL50N､CF50N､CDB50N-S､CPT50	100	19	26	12	-	10	1個
12D	403-2829	70	68	CTA50､CTB50､CL50N､YCL45N､CEM50N3､CSP50N､YCL70N､PCL50N､CF50N､CDB50N-S､CPT50	90	21	29	13	-	10	1個
12D	403-2837	70	68	CTA50､CTB50､CL50N､YCL45N､CEM50N3､CSP50N､YCL70N､PCL50N､CF50N､CDB50N-S､CPT50	100	22	30	13	-	10	1個
15D	403-2853	29.5	73	CL50N､CL100N､CL140N､CSP50N､CSP100N､CSP140N､PCL50N､PCL100N､PCL140N､CTA100､CTB100､YCL90N､CF100N､CEM100N3､CDB100N-S､CPT100	90	12	19	7	-	10	1個
15D	403-2861	29.5	73	CL50N､CL100N､CL140N､CSP50N､CSP100N､CSP140N､PCL50N､PCL100N､PCL140N､CTA100､CTB100､YCL90N､CF100N､CEM100N3､CDB100N-S､CPT100	90	13	20.5	7	-	10	1個
15D	403-2870	59	74	CL50N､CL100N､CL140N､CSP50N､CSP100N､CSP140N､PCL50N､PCL100N､PCL140N､CTA100､CTB100､YCL90N､CF100N､CEM100N3､CDB100N-S､CPT100	100	14	22	8	-	10	1個
15D	403-2888	59	76	CL50N､CL100N､CL140N､CSP50N､CSP100N､CSP140N､PCL50N､PCL100N､PCL140N､CTA100､CTB100､YCL90N､CF100N､CEM100N3､CDB100N-S､CPT100	110	16	25	8	-	10	1個
15D	403-2896	100	76	CL50N､CL100N､CL140N､CSP50N､CSP100N､CSP140N､PCL50N､PCL100N､PCL140N､CTA100､CTB100､YCL90N､CF100N､CEM100N3､CDB100N-S､CPT100	120	17	26	10	-	10	1個
15D	403-2900	100	77	CL50N､CL100N､CL140N､CSP50N､CSP100N､CSP140N､PCL50N､PCL100N､PCL140N､CTA100､CTB100､YCL90N､CF100N､CEM100N3､CDB100N-S､CPT100	120	18	27	10	-	10	1個
15D	403-2918	140	77	CL50N､CL100N､CL140N､CSP50N､CSP100N､CSP140N､PCL50N､PCL100N､PCL140N､CTA100､CTB100､YCL90N､CF100N､CEM100N3､CDB100N-S､CPT100	130	19	28	13	-	10	1個
15D	403-2926	140	79	CL50N､CL100N､CL140N､CSP50N､CSP100N､CSP140N､PCL50N､PCL100N､PCL140N､CTA100､CTB100､YCL90N､CF100N､CEM100N3､CDB100N-S､CPT100	130	21	31	13	-	10	1個
15D	403-2934	140	79	CL50N､CL100N､CL140N､CSP50N､CSP100N､CSP140N､PCL50N､PCL100N､PCL140N､CTA100､CTB100､YCL90N､CF100N､CEM100N3､CDB100N-S､CPT100	130	22	31	13	-	10	1個
15D	403-2942	140	80	CL50N､CL100N､CL140N､CSP50N､CSP100N､CSP140N､PCL50N､PCL100N､PCL140N､CTA100､CTB100､YCL90N､CF100N､CEM100N3､CDB100N-S､CPT100	130	24	34	13	-	10	1個
15D	403-2951	140	82	CL50N､CL100N､CL140N､CSP50N､CSP100N､CSP140N､PCL50N､PCL100N､PCL140N､CTA100､CTB100､YCL90N､CF100N､CEM100N3､CDB100N-S､CPT100	130	27	37	13	-	10	1個
15D	403-2969	140	84	CL50N､CL100N､CL140N､CSP50N､CSP100N､CSP140N､PCL50N､PCL100N､PCL140N､CTA100､CTB100､YCL90N､CF100N､CEM100N3､CDB100N-S､CPT100	130	30	41	13	-	10	1個
19D	403-2977	59	91	CTA200､CTB200､CL200N､YCL180N､PCL200N､CSP200N､CF150N､CEM200N3､CDB200N-S､CTA-P､CPT200	200	14	22.5	8	-	10	1個
19D	403-2985	100	94	CTA200､CTB200､CL200N､YCL180N､PCL200N､CSP200N､CF150N､CEM200N3､CDB200N-S､CTA-P､CPT200	200	17	27	10	-	10	1個
19D	403-2993	100	94	CTA200､CTB200､CL200N､YCL180N､PCL200N､CSP200N､CF150N､CEM200N3､CDB200N-S､CTA-P､CPT200	200	18	28	11	-	10	1個
19D	403-3001	166	95	CTA200､CTB200､CL200N､YCL180N､PCL200N､CSP200N､CF150N､CEM200N3､CDB200N-S､CTA-P､CPT200	220	19	29	13	-	10	1個
19D	403-3019	166	96	CTA200､CTB200､CL200N､YCL180N､PCL200N､CSP200N､CF150N､CEM200N3､CDB200N-S､CTA-P､CPT200	220	21	32	13	-	10	1個
19D	403-3027	200	96	CTA200､CTB200､CL200N､YCL180N､PCL200N､CSP200N､CF150N､CEM200N3､CDB200N-S､CTA-P､CPT200	210	22	32	13	-	10	1個
19D	403-3035	200	98	CTA200､CTB200､CL200N､YCL180N､PCL200N､CSP200N､CF150N､CEM200N3､CDB200N-S､CTA-P､CPT200	230	24	35	13	-	10	1個
19D	403-3043	200	100	CTA200､CTB200､CL200N､YCL180N､PCL200N､CSP200N､CF150N､CEM200N3､CDB200N-S､CTA-P､CPT200	240	27	39	15	-	10	1個
19D	403-3051	200	102	CTA200､CTB200､CL200N､YCL180N､PCL200N､CSP200N､CF150N､CEM200N3､CDB200N-S､CTA-P､CPT200	240	30	41	15	-	10	1個
19D	403-3086	200	105	CTA200､CTB200､CL200N､YCL180N､PCL200N､CSP200N､CF150N､CEM200N3､CDB200N-S､CTA-P､CPT200	270	36	49	15	-	10	1個
19D	403-3094	200	108	CTA200､CTB200､CL200N､YCL180N､PCL200N､CSP200N､CF150N､CEM200N3､CDB200N-S､CTA-P､CPT200	270	41	55	15	-	10	1個
22D	817-3605	166	-	CL280N, CL420N, CL280N-MH, CSP280N, CSP280N3, CSP420N, BCSP280N, BCSP280N3, BCSP420N, CDB300N, CDB420N, CF230N, CF420N, CEM360N2, CEM360N3, CTB360, CTA360, CEM500N2, CEM500N3, CTBE500, CTAE500	-	19	30	14	22	-	1個
22D	817-3606	255	-	CL280N, CL420N, CL280N-MH, CSP280N, CSP280N3, CSP420N, BCSP280N, BCSP280N3, BCSP420N, CDB300N, CDB420N, CF230N, CF420N, CEM360N2, CEM360N3, CTB360, CTA360, CEM500N2, CEM500N3, CTBE500, CTAE500	-	22	34	14	22	-	1個
22D	817-3607	255	-	CL280N, CL420N, CL280N-MH, CSP280N, CSP280N3, CSP420N, BCSP280N, BCSP280N3, BCSP420N, CDB300N, CDB420N, CF230N, CF420N, CEM360N2, CEM360N3, CTB360, CTA360, CEM500N2, CEM500N3, CTBE500, CTAE500	-	24	37	15	22	-	1個
22D	817-3608	490	-	CL280N, CL420N, CL280N-MH, CSP280N, CSP280N3, CSP420N, BCSP280N, BCSP280N3, BCSP420N, CDB300N, CDB420N, CF230N, CF420N, CEM360N2, CEM360N3, CTB360, CTA360, CEM500N2, CEM500N3, CTBE500, CTAE500	-	27	41	17	22	-	1個
22D	817-3609	500	-	CL280N, CL420N, CL280N-MH, CSP280N, CSP280N3, CSP420N, BCSP280N, BCSP280N3, BCSP420N, CDB300N, CDB420N, CF230N, CF420N, CEM360N2, CEM360N3, CTB360, CTA360, CEM500N2, CEM500N3, CTBE500, CTAE500	-	30	44	17	22	-	1個

通常単価(税別) (税込単価)	通常出荷日

2,970円 ( 3,267円 )	1日目
2,485円 ( 2,734円 )	1日目
2,970円 ( 3,267円 )	1日目
2,970円 ( 3,267円 )	1日目
2,970円 ( 3,267円 )	1日目
2,955円 ( 3,251円 )	1日目
2,955円 ( 3,251円 )	1日目
2,970円 ( 3,267円 )	1日目
3,520円 ( 3,872円 )	1日目
3,514円 ( 3,865円 )	1日目
3,520円 ( 3,872円 )	1日目
3,520円 ( 3,872円 )	1日目
3,520円 ( 3,872円 )	1日目
2,786円 ( 3,065円 )	1日目
3,740円 ( 4,114円 )	7日目
3,734円 ( 4,107円 )	1日目
3,740円 ( 4,114円 )	4日目
3,740円 ( 4,114円 )	1日目
3,740円 ( 4,114円 )	4日目
3,740円 ( 4,114円 )	1日目
3,960円 ( 4,356円 )	1日目
3,954円 ( 4,349円 )	5日目
3,960円 ( 4,356円 )	4日目
3,954円 ( 4,349円 )	1日目
3,960円 ( 4,356円 )	1日目
3,960円 ( 4,356円 )	1日目
3,960円 ( 4,356円 )	1日目
3,954円 ( 4,349円 )	1日目
3,960円 ( 4,356円 )	1日目
3,960円 ( 4,356円 )	1日目
3,960円 ( 4,356円 )	4日目
3,960円 ( 4,356円 )	在庫品1日目当日出荷可能
4,012円 ( 4,413円 )	1日目
4,180円 ( 4,598円 )	1日目
4,037円 ( 4,441円 )	1日目
4,013円 ( 4,414円 )	1日目
3,730円 ( 4,103円 )	1日目
4,013円 ( 4,414円 )	1日目
4,180円 ( 4,598円 )	1日目
4,180円 ( 4,598円 )	1日目
4,013円 ( 4,414円 )	1日目
4,514円 ( 4,965円 )	1日目
4,200円 ( 4,620円 )	2日目
4,514円 ( 4,965円 )	1日目
4,609円 ( 5,070円 )	1日目
4,609円 ( 5,070円 )	在庫品1日目当日出荷可能
3,869円 ( 4,256円 )	1日目
4,654円 ( 5,119円 )	1日目
3,869円 ( 4,256円 )	4日目
3,906円 ( 4,297円 )	1日目
5,339円 ( 5,873円 )	1日目
5,323円 ( 5,855円 )	1日目
5,323円 ( 5,855円 )	1日目
5,701円 ( 6,271円 )	4日目
13,923円 ( 15,315円 )	4日目
6,364円 ( 7,000円 )	7日目
6,364円 ( 7,000円 )	7日目
6,620円 ( 7,282円 )	1日目
8,690円 ( 9,559円 )	7日目
7,962円 ( 8,758円 )	1日目

基本情報

基本情報

ボルトとヘッド中心の距離が一定なので、正確な締め付けが行えるRHリングヘッド。
【特長】
・製造国：日本。
・トルクレンチ用交換ヘッド。

ご注意

トルクレンチ本体の「適合交換ヘッド」とトルクレンチ用交換ヘッドの「適合挿入部サイズ」が一致していれば取り付け可能です。
東日製作所のヘッド交換式トルクレンチと組み合わせて使用してください。他社製トルクレンチと組み合わせると破損などの可能性があります。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

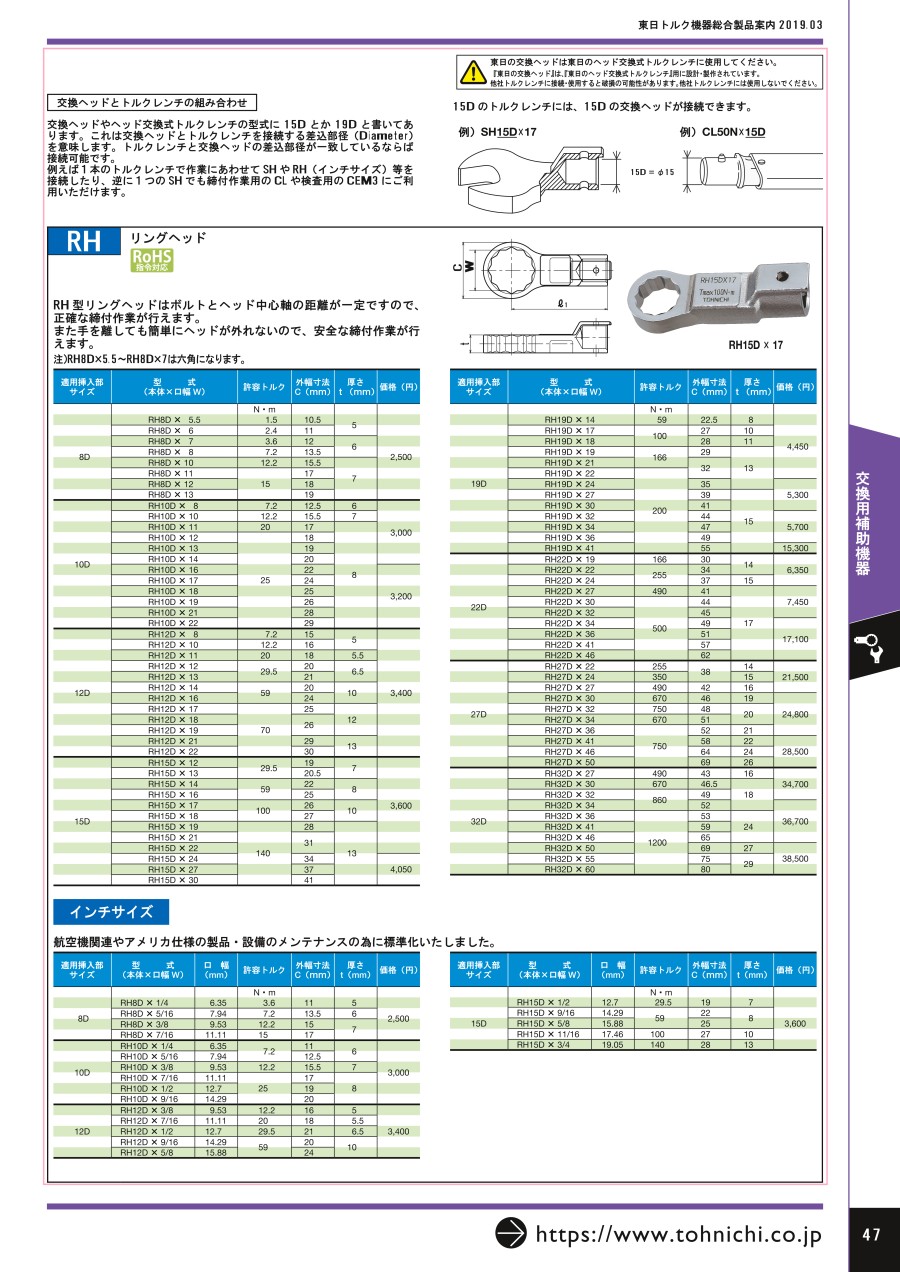

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
