SH型オープンヘッド

Name: SH型 オープンヘッド
Brand: 東日製作所
SKU: 223005035189
Rating: 4.8 (5 reviews)

通常単価(税別): 2,530円～22,914円特別価格

税込単価: 2,783円～25,205円特別価格

一部SALE 2026.03.31まで

通常出荷日：1日目～8日目

トルクレンチ用の交換ヘッドです。【特長】・ソケットが使えないねじや、配管のフレアナット、狭い場所での作...

詳細を確認

4.84.8

お得なエコノミーシリーズで消耗品もコストダウン！

ミスミ

【エコノミーシリーズ】ポリエステル手袋（手のひらPUコーティング）

通常価格(税別)： 620円 (税込価格：682円)

通常出荷日：在庫品1日目

形状
スパナヘッド

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
トルクレンチ本体の「適合交換ヘッド」とトルクレンチ用交換ヘッドの「適合挿入部サイズ」が一致していれば取り付け可能であると考えられます。
東日製作所のヘッド交換式トルクレンチと組み合わせて使用してください。他社製トルクレンチと組み合わせると破損などの可能性があります。

未確定 94 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

製品特長・仕様

製品の基本仕様・特長

SH15DX17の外観

【概要】
オープンヘッドです。

【特長】

ソケットやリングヘッドが使えない配管でも作業が行えます。
300種類以上の豊富な標準交換ヘッドを用意し、あらゆる締付け作業に対応します。
RoHS対応

15Dのトルクレンチには15Dの交換ヘッドが接続できます。

規格表

インチサイズ

外形図

使用方法・使用事例

使用事例

取付例

注意・禁止事項

東日の交換ヘッドは東日のヘッド交換式トルクレンチに使用してください。

「東日の交換ヘッド」は、「東日のヘッド交換式トルクレンチ」用に設計・製作されています。
他社トルクレンチに接続・使用すると破損の可能性があります。他社トルクレンチには使用しないでください。

商品TOP

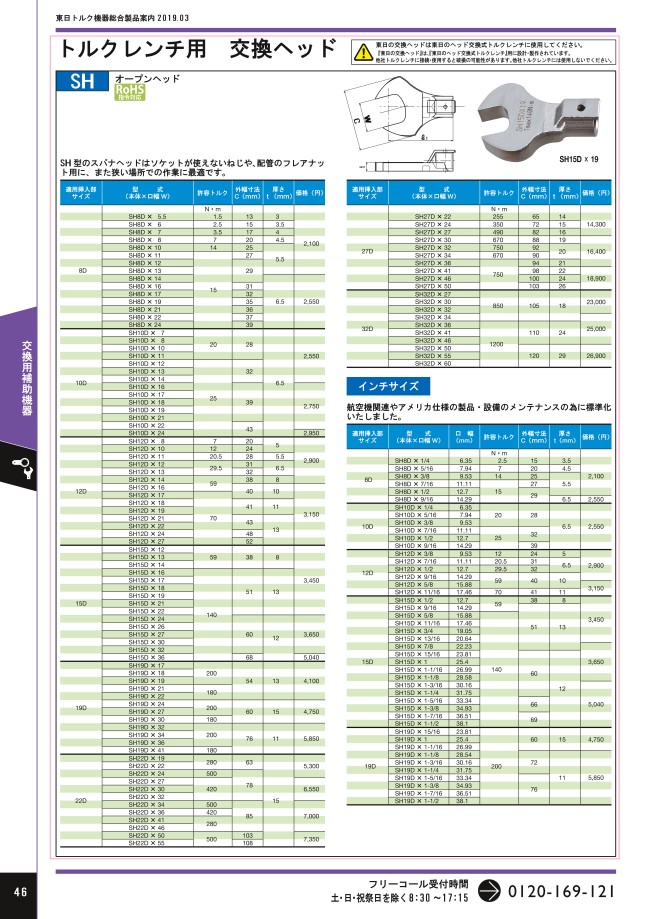

カタログ (見開き版)

絞り込み条件：3 項目の仕様が未選択です

適合挿入部サイズ
- 8D
- 10D
- 12D
- 15D
- 19D
- 22D
- 27D
- 32D
トラスココード
- 205-7378
- 205-7297
- 205-7286
- 205-7284
- 215-3131
- 215-3122
- 215-3114
- 215-3106
- 215-3092
- 215-3084
- 215-3076
- 215-3068
- 215-3050
- 215-3041
- 215-3033
- 215-3025
- 215-3017
- 215-3009
- 215-2991
- 215-2983
- 215-2975
- 215-2967
- 215-2959
- 215-2941
- 215-2932
- 215-2924
- 215-2916
- 215-2908
- 215-2894
- 215-2886
- 215-2878
- 215-2860
- 215-2851
- 215-2843
- 215-2835
- 215-2827
- 215-2819
- 215-2801
- 215-2797
- 215-2789
- 215-2771
- 215-2762
- 215-2754
- 215-2746
- 215-2738
- 215-2720
- 215-2711
- 215-2703
- 215-2690
- 215-2681
- 215-2673
- 215-2665
- 215-2657
- 215-2649
- 215-2631
- 215-2622
- 215-2614
- 215-2606
- 215-2592
- 215-2584
- 215-2576
- 215-2568
- 215-2550
- 215-2541
- 215-2533
- 215-2525
- 215-2517
- 215-2509
- 215-2495
- 215-2487
- 817-3779
- 817-3778
- 817-3777
- 817-3776
- 817-3775
- 817-3671
- 817-3669
- 817-3668
- 817-3667
- 817-3666
- 817-3665
- 817-3664
- 817-3663
- 817-3662
- 817-3511
- 817-3510
- 817-3509
- 817-3508
- 817-3507
- 817-3506
- 817-3505
- 817-3504
- 817-3503
- 817-3502
許容トルク(N・m)
- 1.5
- 2.5
- 3.5
- 7
- 12
- 14
- 15
- 20
- 20.5
- 25
- 29.5
- 59
- 70
- 140
- 180
- 200
- 255
- 280
- 350
- 420
- 490
- 500
- 670
- 750
- 850
- 1200
出荷日
すべて
1日以内
4日以内
7日以内
8日以内

型番リスト

表示件数

型番

適合挿入部サイズ

トラスココード

許容トルク(N・m)

全長

(mm)

重量

(ｇ)

口幅

(mm)

外幅寸法

(mm)

先端部厚さ

(mm)

RoHS?

最小発注数量

8D	215-2487	1.5	35	30	5.5	13	3	10	1個
8D	215-2495	2.5	35	30	6	15	3.5	10	1個
8D	215-2509	3.5	35	30	7	17	4	10	1個
8D	215-2517	7	35	30	8	20	4.5	10	1個
8D	215-2525	14	35	40	10	25	5.5	10	1個
8D	215-2533	15	35	40	11	27	5.5	10	1個
8D	215-2541	15	35	40	12	29	5.5	10	1個
8D	215-2550	15	35	40	13	29	5.5	10	1個
8D	215-2568	15	35	40	14	29	6.5	10	1個
8D	215-2576	15	35	40	16	31	6.5	10	1個
8D	215-2584	15	35	40	17	32	6.5	10	1個
8D	215-2592	15	35	50	19	35	6.5	10	1個
8D	205-7286	15	35	-	21	36	6.5	-	1個
8D	205-7284	15	35	-	22	37	6.5	-	1個
8D	215-2606	15	35	50	24	39	6.5	10	1個
10D	215-2614	20	44	60	7	28	6.5	10	1個
10D	215-2622	20	44	60	8	28	6.5	10	1個
10D	215-2631	20	44	60	10	28	6.5	10	1個
10D	215-2649	20	44	60	11	28	6.5	10	1個
10D	215-2657	25	44	60	12	32	6.5	10	1個
10D	215-2665	25	44	60	13	32	6.5	10	1個
10D	215-2673	25	44	60	14	32	6.5	10	1個
10D	215-2681	25	44	70	16	39	6.5	10	1個
10D	215-2690	25	44	70	17	39	6.5	10	1個
10D	215-2703	25	44	70	18	39	6.5	10	1個
10D	215-2711	25	44	70	19	39	6.5	10	1個
10D	215-2720	25	44	70	21	39	6.5	10	1個
10D	215-2738	25	44	70	22	43	6.5	10	1個
10D	205-7297	25	44	-	24	43	6.5	-	1個
12D	215-2746	7	53	70	8	20	5	10	1個
12D	215-2754	12	53	70	10	24	5	10	1個
12D	215-2762	20.5	53	70	11	28	5.5	10	1個
12D	215-2771	29.5	53	80	12	31	6.5	10	1個
12D	215-2789	29.5	53	80	13	32	6.5	10	1個
12D	215-2797	59	53	100	14	38	8	10	1個
12D	215-2801	59	53	120	16	40	10	10	1個
12D	215-2819	70	53	120	17	40	10	10	1個
12D	215-2827	70	53	130	18	41	11	10	1個
12D	215-2835	70	53	130	19	41	11	10	1個
12D	215-2843	70	53	140	21	43	13	10	1個
12D	215-2851	70	53	140	22	43	13	10	1個
12D	215-2860	70	53	150	24	48	13	10	1個
12D	215-2878	70	53	160	27	52	13	10	1個
15D	215-2886	59	63	120	12	38	8	10	1個
15D	215-2894	59	63	120	13	38	8	10	1個
15D	215-2908	59	63	120	14	38	8	10	1個
15D	215-2916	140	63	200	16	51	13	10	1個
15D	215-2924	140	63	200	17	51	13	10	1個
15D	215-2932	140	63	200	18	51	13	10	1個
15D	215-2941	140	63	200	19	51	13	10	1個
15D	215-2959	140	63	200	21	51	13	10	1個
15D	215-2967	140	63	200	22	51	13	10	1個
15D	215-2975	140	63	220	24	60	12	10	1個
15D	215-2983	140	63	220	26	60	12	10	1個
15D	215-2991	140	63	220	27	60	12	10	1個
15D	215-3009	140	63	220	30	60	12	10	1個
15D	215-3017	140	63	220	32	60	12	10	1個
15D	205-7378	140	63	-	36	68	12	-	1個
19D	215-3025	200	80	300	17	54	13	10	1個
19D	215-3033	200	80	300	18	54	13	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,530円 ( 2,783円 )	1日目
2,530円 ( 2,783円 )	1日目
2,530円 ( 2,783円 )	1日目
2,530円 ( 2,783円 )	1日目
2,530円 ( 2,783円 )	1日目
2,530円 ( 2,783円 )	1日目
2,530円 ( 2,783円 )	1日目
2,530円 ( 2,783円 )	1日目
2,970円 ( 3,267円 )	1日目
2,967円 ( 3,264円 )	1日目
2,970円 ( 3,267円 )	1日目
2,967円 ( 3,264円 )	1日目
2,970円 ( 3,267円 )	1日目
2,970円 ( 3,267円 )	4日目
2,970円 ( 3,267円 )	1日目
2,970円 ( 3,267円 )	1日目
2,970円 ( 3,267円 )	1日目
2,967円 ( 3,264円 )	1日目
2,970円 ( 3,267円 )	1日目
2,970円 ( 3,267円 )	1日目
2,967円 ( 3,264円 )	1日目
2,970円 ( 3,267円 )	1日目
3,190円 ( 3,509円 )	1日目
3,190円 ( 3,509円 )	1日目
2,747円 ( 3,022円 )	1日目
3,190円 ( 3,509円 )	1日目
3,190円 ( 3,509円 )	1日目
3,190円 ( 3,509円 )	1日目
3,410円 ( 3,751円 )	1日目
3,410円 ( 3,751円 )	1日目
3,410円 ( 3,751円 )	1日目
3,410円 ( 3,751円 )	1日目
3,410円 ( 3,751円 )	1日目
3,410円 ( 3,751円 )	1日目
3,403円 ( 3,743円 )	1日目
3,740円3,333円 ( 3,666円 )	1日目
3,740円3,333円 ( 3,666円 )	1日目
3,740円3,333円 ( 3,666円 )	4日目
3,740円3,333円 ( 3,666円 )	1日目
3,740円3,333円 ( 3,666円 )	1日目
3,740円3,333円 ( 3,666円 )	1日目
3,740円3,333円 ( 3,666円 )	1日目
3,740円3,333円 ( 3,666円 )	1日目
4,070円3,638円 ( 4,002円 )	1日目
4,070円3,638円 ( 4,002円 )	8日目
4,070円3,638円 ( 4,002円 )	1日目
4,070円3,638円 ( 4,002円 )	1日目
3,494円 ( 3,843円 )	1日目
3,494円 ( 3,843円 )	4日目
4,070円3,638円 ( 4,002円 )	1日目
4,070円3,638円 ( 4,002円 )	1日目
4,070円3,638円 ( 4,002円 )	1日目
4,290円3,830円 ( 4,213円 )	1日目
4,290円3,830円 ( 4,213円 )	1日目
4,290円3,830円 ( 4,213円 )	1日目
4,290円3,830円 ( 4,213円 )	1日目
3,822円 ( 4,204円 )	1日目
4,887円 ( 5,376円 )	1日目
4,283円 ( 4,711円 )	1日目
4,112円 ( 4,523円 )	1日目

基本情報

トルクレンチ用の交換ヘッドです。
【特長】
・ソケットが使えないねじや、配管のフレアナット、狭い場所での作業に最適です。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
トルクレンチ本体の「適合交換ヘッド」とトルクレンチ用交換ヘッドの「適合挿入部サイズ」が一致していれば取り付け可能であると考えられます。
東日製作所のヘッド交換式トルクレンチと組み合わせて使用してください。他社製トルクレンチと組み合わせると破損などの可能性があります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

SH型オープンヘッドのレビュー

4.8平均満足度：4.85件のレビュー

星5
80%
星4
20%
星3
0%
星2
0%
星1
0%

組立生産用

満足度：5.02021/06/07

組み立て生産に使用しました。ヘッド交換で各サイズに対応できます。仕上げも高品質です。

1人が参考にしています。

ホースの樹脂カップリング根元のナット締め用に

満足度：5.02019/11/15

相手が樹脂なので、傷をつけないか心配でしたが、届いた商品を見ると、非常にキレイでなめらかな表面でしたので安心しました。 ...もっと読む

0人が参考にしています。

トルク値の管理

満足度：4.02019/09/25

スパナでしか回せないボルトのトルク測定のためにcdbトルクレンチに取り付けて使用しました. 通常の工具のスパナと比較し,...もっと読む

0人が参考にしています。

増し締め含む各種作業に使用

満足度：5.02019/04/23

ヘッドの付替えにより被対象のサイズや形状に容易に対応可能です。また一般形状工具での作業が困難な狭所や、遮蔽物が邪魔する環...もっと読む

0人が参考にしています。

機械組み立て時

満足度：5.02017/05/31

機械組み立て時にスキマがなくソケットレンチにて締付が不可能な個所がありオープンヘッドを購入で締付が可能となった。

0人が参考にしています。
