ヘッドタイプ
交換式
負荷方向
右
精度
±3%
ポカヨケ機能
無
設定方式
プリセット
ヘッド交換機能有無
有
特長
1本のトルクレンチでスパナ、リングスパナ、ラチェット、ヘックスヘッドなど用途に合わせてヘッドが交換できる省コストトルクレンチです。設定したトルクに達するとトグルが作動し、軽くきれいなシグナル音で締め付け完了を感知できます。
用途
組み立て、量産における多種ねじの締め付け。

ご注意

画像は代表画像になります。

型番

未確定 11 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

製品特長・仕様

製品の基本仕様・特長

CL25NX10D-MHの外観

※画像は代表画像になります。

仕様

注）全長は本体のみの長さです。交換ヘッドのPH（パイレンヘッド）は使用できません。
精度 ±3%

適用交換ヘッド

型番	適用交換ヘッド
型番	適用交換ヘッド
CL2NX8D-MH	（SH、RH、QH、HH）8D
CL5NX8D-MH	（SH、RH、QH、HH）8D
CL10NX8D-MH	（SH、RH、QH、HH）8D
CL15NX8D-MH	（SH、RH、QH、HH）8D
CL25NX10D-MH	（SH・RH・QH・HH・DH・RQH）10D
CL50NX12D-MH	（SH・RH・QH・HH・DH・RQH）12D
CL50NX15D-MH	（SH・RH・QH・HH・DH・RQH）15D
CL100NX15D-MH	（SH・RH・QH・HH・DH・RQH）15D
CL140NX15D-MH	（SH・RH・QH・HH・DH・RQH）15D
CL200NX19D-MH	（SH・RH・QH・HH・DH・RQH）19D
CL280NX22D-MH	（SH・RH・QH・HH・DH・RQH）22D

外形図

商品TOP

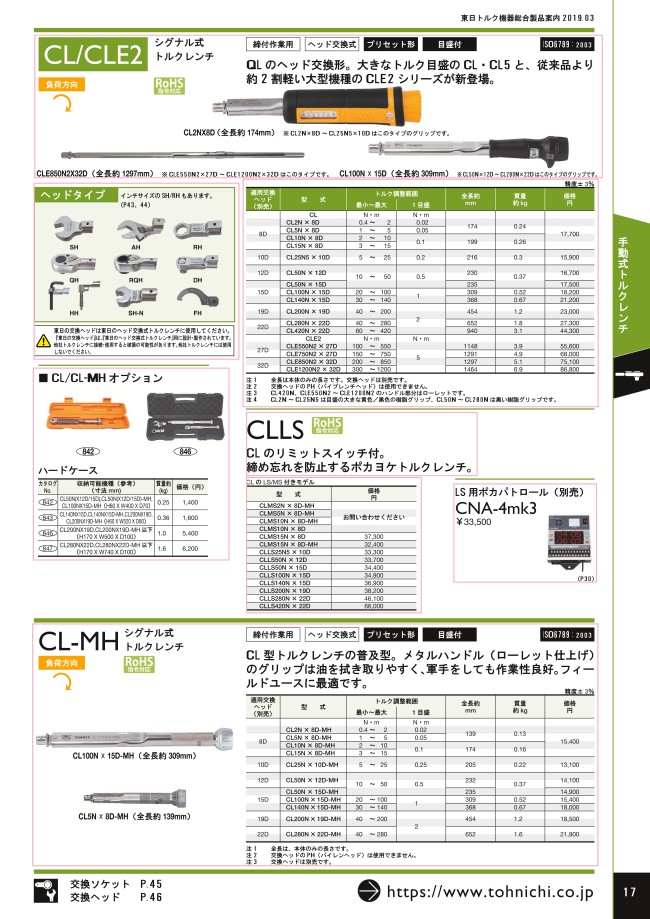

カタログ (見開き版)

絞り込み条件：5 項目の仕様が未選択です

トルク調整範囲(N・ｍ)
- 0.4～2
- 1～5
- 2～10
- 3～15
- 5～25
- 10～50
- 20～100
- 30～140
- 40～200
- 40～280
最小目盛(N・ｍ)
- 0.02
- 0.05
- 0.1
- 0.25
- 0.5
- 1
- 2
全長(mm)
- 139
- 174
- 205
- 232
- 235
- 309
- 368
- 454
- 652
JANコード
- 4560138448977
- 4560138448991
- 4560138449011
- 4560138449035
- 4560138449059
- 4560138449073
- 4560138449097
- 4571141275580
- 4571141275610
- 4571141275641
- 4571141275672
トラスココード
- 272-4553
- 272-4545
- 272-4537
- 272-4529
- 272-4511
- 272-4502
- 272-4499
- 451-9302
- 451-9299
- 451-9281
- 451-9272
タイプ
- CL-NX-D-MH
- CL10NX8D-MH
- CL15NX8D-MH
- CL2NX8D-MH
- CL5NX8D-MH
出荷日
すべて
当日出荷可能
1日以内
2日以内

型番リスト

表示件数

型番

トルク調整範囲

(N・ｍ)

最小目盛

(N・ｍ)

全長

(mm)

JANコード

トラスココード

適用交換ヘッド

重量

(g)

RoHS?

最小発注数量

0.4～2	0.02	139	4571141275580	451-9299	（SH、RH、QH、HH）　8D	130	-	1個
1～5	0.05	139	4571141275610	451-9302	（SH、RH、QH、HH）　8D	130	-	1個
2～10	0.1	174	4571141275641	451-9272	（SH、RH、QH、HH）　8D	160	-	1個
3～15	0.1	174	4571141275672	451-9281	（SH、RH、QH、HH）　8D	160	-	1個
5～25	0.25	205	4560138448991	272-4499	（SH・RH・QH・HH・DH・RQH）10D	220	10	1個
10～50	0.5	235	4560138449011	272-4502	（SH・RH・QH・HH・DH・RQH）12D	370	10	1個
10～50	0.5	232	4560138449035	272-4511	（SH・RH・QH・HH・DH・RQH）15D	370	10	1個
20～100	1	309	4560138449059	272-4529	（SH・RH・QH・HH・DH・RQH）15D	520	10	1個
30～140	1	368	4560138449073	272-4537	（SH・RH・QH・HH・DH・RQH）15D	670	10	1個
40～200	2	454	4560138449097	272-4545	（SH・RH・QH・HH・DH・RQH）19D	1200	10	1個
40～280	2	652	4560138448977	272-4553	（SH・RH・QH・HH・DH・RQH）22D	1600	10	1個

通常単価(税別) (税込単価)	通常出荷日

16,299円 ( 17,929円 )	1日目
16,267円 ( 17,894円 )	在庫品1日目当日出荷可能
14,806円 ( 16,287円 )	1日目
16,267円 ( 17,894円 )	2日目
13,106円 ( 14,417円 )	1日目
14,188円 ( 15,607円 )	1日目
14,965円 ( 16,462円 )	1日目
15,615円 ( 17,177円 )	1日目
17,007円 ( 18,708円 )	在庫品1日目当日出荷可能
19,506円 ( 21,457円 )	1日目
23,393円 ( 25,732円 )	1日目

詳細情報

基本情報

1本のトルクレンチで用途に合わせてヘッドが交換できる省コストトルクレンチ。
【特長】
・グリップは油をふき取りやすいローレット仕上げ。
・締め付け作業用基本型のトルクレンチ。
・設定されたトルクに達するとトグルが作動し、軽くきれいなシグナル音で締め付け完了を感知できる。
・負荷方向：右／トルク精度：±3%。
・製造国：日本。
・【用途】
・組み立て、量産における多種ねじの締め付け。

ご注意

画像は代表画像になります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
