東日製作所

プレート形トルクレンチ

  • 一部SALE 2026/03/31まで
  • 数量スライド割引
  • 一部当日出荷可能
通常単価(税別)
8,437円～62,920円特別価格
税込単価
9,281円～69,212円特別価格

お得なエコノミーシリーズで消耗品もコストダウン！

お得なミスミエコノミーシリーズ

【エコノミーシリーズ】ポリエステル手袋（手のひらPUコーティング）
MISUMI economy

ミスミ

【エコノミーシリーズ】ポリエステル手袋（手のひらPUコーティング）
4.7
通常価格(税別)： 620円 (税込価格：682円)

通常出荷日：在庫品1日目

直読式で締め付け・測定と様々に使えるプレート形のトルクレンチ。【特長】・目盛は...

詳細情報を確認する

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

【ディージット】
探しまわる購買は
もうおしまい
未確定 17 件の候補があります。 型番リスト から選択するか、仕様を選択し型番を確定してください。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

製品特長・仕様

製品の基本仕様・特長

プレート形トルクレンチ Fタイプの外観

SFタイプの外観

プレート形トルクレンチ SFタイプの外観

Fタイプの外観

【特長】

  • トルクレンチの標準形。
  • シンプルなプレート直読式です。
  • 軽量、見やすい目盛、検査用として最適。
  • アームは内部応力を常に一定に保つ独特な形状、摩擦部分がないので耐久性に優れています。
  • F型のハンドルは手の滑らない波形デザインです。


【仕様】

■SFタイプ

型番SF40CNSF70CNSF1.5NSF3NSF6NSF12N
トルク調整範囲（N・m）最小～最大8～40cN・m10～70.0cN・m0.2～1.50.5～30.6～62～12
1目盛2cN・m2cN・m0.050.10.20.5
適用ねじ
（参考）		普通鋼M2（M2.2）M2.5、M3（M3.5）M4（M4.5）M5、M6（M7）
ハイテン（M1.8）M2（M2.2）M2.5M3（M3.5）M4M4（M4.5）M5、M6
最大トルク時の手力P（N）4.15.911.718.932.857.8
寸法（mm）有効長L100120130160185210
全長約L'118138144175205231
全高M24.226.228.230.247.550.5
全幅B505054567484
目盛長σ20.420.422.422.426.731.9
角ドライブa6.356.356.356.356.356.35
b7.57.57.57.57.57.5
頭部h22.724.726.728.735.140.1
R556688.5
ハンドルd81011121616
質量約（kg）0.040.050.070.090.20.25
精度：±3%

■Fタイプ

型番F23NF46NF92NF130NF190NF280NF420NF560NF700NF850NF1000N
トルク調整範囲（N・m）最小～最大3～235～4610～9220～13030～19050～28070～420100～560100～700100～850100～1,000
1目盛0.5122551010102020
適用ねじ
（参考）		普通鋼M8M10M12（M14）M16（M18）M20（M22）M24（M27）（M27）M30
ハイテン（M7）M8M10M12（M14）M16（M18）M20M20（M22）M24
最大トルク時の手力P（N）92.9155269345450564568677677680686
寸法（mm）有効長L2503003453804255007508401,0541,2821,511
全長約L'2943564074434905678239431,1741,4081,637
全高M59.864.875.877.280.992.2717175.182.682.6
全幅B90104110115120130130152152152152
目盛長σ34.838.742.544.249.350.55162.562.562.562.5
角ドライブa9.539.5312.712.712.719.0519.0519.0519.0525.425.4
b111114141420.520.520.520.526.526.5
頭部h50.655.66668.871.583.154.154.155.364.864.8
R9.510.5121314.51723.523.5606060
ハンドルd2026263030303038383838
l709090100100100100160160160160
質量約（kg）0.40.60.951.21.52.23.5467.88.8
精度：±3%

外形図

プレート形トルクレンチ 外形図1

SF40CN～12N

プレート形トルクレンチ 外形図2

F23N～280N

プレート形トルクレンチ 外形図3

F420N、560N

プレート形トルクレンチ 外形図4

F700N～1000N

絞り込み条件：8 項目の仕様が未選択です

  • トルク測定範囲(N・ｍ)

  • 最小目盛(N・ｍ)

  • 全長(mm)

  • JANコード

  • トラスココード

  • 質量(g)

  • トルク調整範囲(N・m)

  • 差込角(mm)

  • タイプ

  • 出荷日

    • すべて
    • 当日出荷可能
    • 1日以内
    • 2日以内
    • 4日以内
    • 5日以内

型番リスト

表示件数
  • 1
    • 型番
    F23N
    F46N
    F92N
    F1000N
    F130N
    F190N
    F280N
    F420N
    F560N
    F700N
    F850N
    SF1.5N
    SF3N
    SF6N
    SF12N
    SF40CN
    SF70CN

    トルク測定範囲

    (N・ｍ)

    最小目盛

    (N・ｍ)

    全長

    (mm)

    JANコード

    トラスココード

    質量(g)

    トルク調整範囲(N・m)

    差込角(mm)

    重量

    (g)

    		RoHS?最小発注数量
    3～23
    0.5
    294
    4560138440452
    157-9835
    400
    3～23
    9.53（3/8inch）
    400
    10
    1個
    5～46
    1
    356
    4560138440506
    157-9843
    600
    5～46
    9.53（3/8inch）
    600
    10
    1個
    10～92
    2
    407
    4560138440551
    157-9851
    950.0
    10～92
    12.7（1/2inch）
    950
    10
    1個
    100～1000
    20
    1637
    4560138440414
    238-6305
    -
    -
    25.4（1inch）
    8800
    10
    1個
    20～130
    2
    443
    4560138440605
    157-9860
    -
    -
    12.7（1/2inch）
    1200
    10
    1個
    30～190
    5
    490
    4560138440650
    157-9878
    -
    -
    12.7（1/2inch）
    1500
    10
    1個
    50～280
    5
    567
    4560138440254
    158-0345
    -
    -
    19.05（3/4inch）
    2200
    10
    1個
    70～420
    10
    823
    4560138440292
    158-0353
    -
    -
    19.05（3/4inch）
    3500
    10
    1個
    100～560
    10
    943
    4560138440322
    238-6275
    -
    -
    19.05（3/4inch）
    4000
    10
    1個
    100～700
    10
    1174
    4560138440353
    238-6283
    -
    -
    19.05（3/4inch）
    6000
    10
    1個
    100～850
    20
    1408
    4560138440384
    238-6291
    -
    -
    25.4（1inch）
    7800
    10
    1個
    0.2～1.5
    0.05
    144
    4560138440087
    158-0302
    70.0
    0.2～1.5
    6.35（1/4inch）
    70
    10
    1個
    0.5～3
    0.1
    175
    4560138440117
    158-0311
    -
    -
    6.35（1/4inch）
    90
    10
    1個
    0.6～6
    0.2
    205
    4560138440155
    158-0329
    200.0
    0.6～6
    6.35（1/4inch）
    200
    10
    1個
    2～12
    0.5
    231
    4560138440209
    158-0337
    -
    -
    6.35（1/4inch）
    250
    10
    1個
    0.08～0.4
    0.02
    118
    4560138440025
    158-0281
    -
    -
    6.35（1/4inch）
    40
    10
    1個
    0.1～0.7
    0.02
    138
    4560138440056
    158-0299
    -
    -
    6.35（1/4inch）
    50
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    11,572円
    ( 12,729円 )
    1日目
    12,763円
    ( 14,039円 )
    1日目
    15,121円14,077円
    ( 15,485円 )
    1日目
    62,920円
    ( 69,212円 )
    2日目
    17,565円15,778円
    ( 17,356円 )
    1日目
    18,839円16,510円
    ( 18,161円 )
    在庫品1日目当日出荷可能
    21,480円20,227円
    ( 22,250円 )
    1日目
    31,383円
    ( 34,521円 )
    1日目
    32,936円
    ( 36,230円 )
    1日目
    51,750円
    ( 56,925円 )
    2日目
    55,553円
    ( 61,108円 )
    1日目
    8,834円
    ( 9,717円 )
    1日目
    9,680円
    ( 10,648円 )
    1日目
    11,632円
    ( 12,795円 )
    5日目
    11,739円
    ( 12,913円 )
    4日目
    8,437円
    ( 9,281円 )
    1日目
    8,614円
    ( 9,475円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    直読式で締め付け・測定と様々に使えるプレート形のトルクレンチ。
    【特長】
    ・目盛は左右トルクが刻まれ、増し締め、戻しトルク検査に使用。
    ・トルク精度：±3%。
    ・負荷方向：右、左。
    ・製造国：日本。
    【用途】
    ・検査、締め付け用。

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

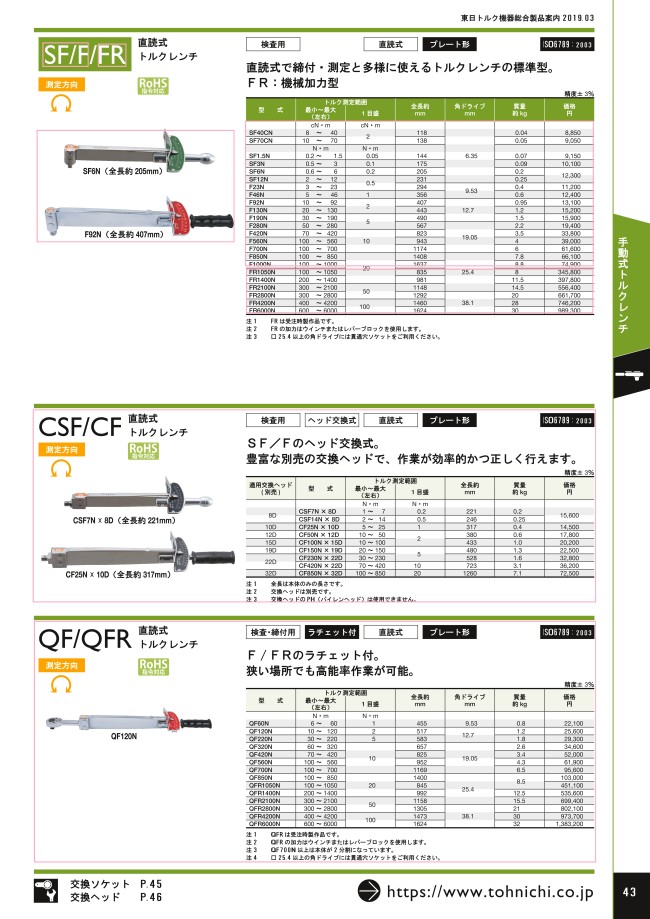

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    プレート形トルクレンチのレビュー
    4平均満足度：4.02件のレビュー
    締め付けトルクの評価に
    5
    満足度：5.02022/07/21
    当社製品などの規定トルク値の検証、製品ごとの適正トルク値の把握などのため、新規に購入使用しています。特にこのトルクレンチ...もっと読む
    0人が参考にしています。
    製品のトルク締め付け作業で使用
    3
    満足度：3.02019/03/27
    以前から使用している商品であり、今回もう1セット製品を製造することになったため選定し購入しました。これといって特に問題あ...もっと読む
    0人が参考にしています。
    2件全て見る

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    プレート形トルクレンチ
    カノン プレート形トルクレンチ N-FK形
    ダイヤル形トルクレンチ N-TOKシリーズ
    置針付ダイヤル形トルクレンチ
    ダイヤル形トルクレンチ（置針付）
    ダイヤル形トルクレンチ（置針付） N-TOK形
    メーカー東日製作所中村製作所中村製作所中村製作所東日製作所中村製作所
    通常価格8,437円-11,387円 -19,055円 -28,560円22,487円 -22,296円 -
    通常出荷日在庫品1日目〜在庫品1日目〜在庫品1日目〜7日目在庫品1日目〜3日目
    表示部プレート形プレート形ダイヤル形ダイヤル形ダイヤル形ダイヤル形
    ヘッドタイプ交換式交換式交換式交換式交換式交換式
    精度±3%±3%±3%±3%±3%±3%
    測定方向左右左右左右左右左右左右
