デジタルトルクレンチ全長212～1387mm

数量スライド割引

通常単価(税別): 101,587円～270,081円

税込単価: 111,746円～297,089円

お得なエコノミーシリーズで消耗品もコストダウン！

お得なミスミエコノミーシリーズ

通常出荷日：在庫品1日目

締め付けデータをLEDとLCDのハイブリッド表示したデジタル式トルクレンチ。【...

ヘッドタイプ
交換式
精度
±1%
測定方向
左右
電源
充電池
データメモリ数
999
表示
LED
電源詳細
ニッケル水素専用電池X1個(付属)
トルク精度
±1%+1digit

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定 7 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

製品特長・仕様

製品の基本仕様・特長

デジタルトルクレンチ（ヘッド交換式）の外観
※画像は代表型番になります。

仕様

負荷方向：右、左
電源：ニッケル水素専用電池×1個（付属）
製造国：日本

特長

締まっているねじの検査、締付け用トルクレンチ。
堅牢・強固なアルミボディ。
EU圏でも安心して使えるCEマーク付。
色覚の個人差を問わず使いやすいように配慮してデザイン（Tohnichi Unified Design）されています。

型番	トルク測定範囲［N・m］		最大トルク時の手力P［N］	寸法［mm］			質量約［kg］	適用交換ヘッド
型番	最小～最大	1digit	最大トルク時の手力P［N］	有効長（L）	全長約（L’）	頭部（d3）	質量約［kg］	適用交換ヘッド
CEM10N3X8D	2～10	0.01	48.1	208	212	8	0.46	（SH,RH,QH,HH） 8D
CEM20N3X10D	4～20	0.02	92.2	217	214	10	0.47	（SH,SH-N,RH,QH,DH,HH） 10D
CEM50N3X12D	10～50	0.05	196.9	254	282	12	0.58	（SH,RH,QH,RQH,DH,HH） 12D
CEM100N3X15D	20～100	0.1	275.5	363	384	15	0.63	（SH,RH,QH,RQH,DH,HH） 15D
CEM200N3X19D	40～200	0.2	428.3	467	475	19	0.78	（SH,RH,QH,RQH,DH,HH） 19D
CEM360N3X22D	72～360	0.4	498.6	722	713	22	1.13	（SH,RH,QH,RQH,DH,HH） 22D
CEM500N3X22D	100～500	0.5	549.5	910	949	22	4.00	（SH,RH,QH,RQH,DH,HH） 22D
CEM850N3X32D	170～850	1	608	1,398	1,387	32	5.14	（SH,RH,QH） 32D

精度±1%

付属品バッテリパック（BP- 5）／適合QH／充電器（BC-3-G）

共通仕様

表示	7セグメントLED 4桁 10mm
	14セグメントLCD 6桁 7mm
	7セグメントLCD 4桁 3mm
	電池残量表示 4段階
	合否判定LED 2色（青・赤）
データメモリ	999データ（M-2モードのときは99データ）
データ出力	RS232C準拠（2,400-19,200bps）
データ出力	USBコネクタ対応シリアル出力
連続使用時間	約20時間（約8時間）
充電時間	約3.5時間（1時間充電時）
使用環境	0～40℃ 85%RH以下（結露不可）

基本機能	ピークホールド
	測定データ（測定値・測定日時）メモリ
	オートメモリ・セット
	締付け完了アラーム
	合否判定
	オートゼロ
	オートパワーオフ（3分）
	時計

注）全長は本体のみの長さです。
交換ヘッドのPH（パイレンヘッド）は有効長が著しく異なるので使用できません。

外形図

CEM10N3～50N3

CEM100N3～360N3

CEM500N3,850N3

商品TOP

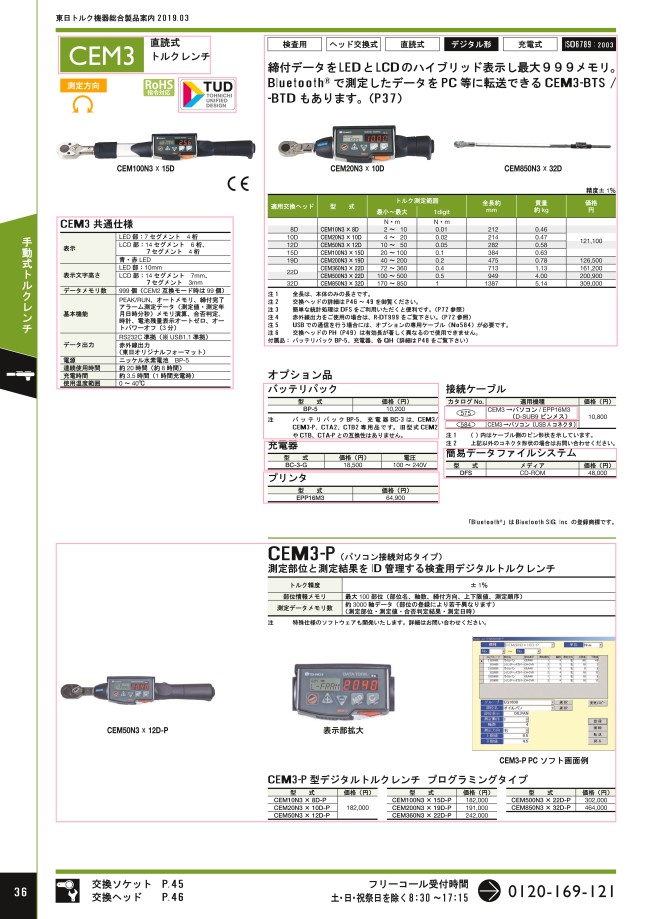

カタログ (見開き版)

絞り込み条件：5 項目の仕様が未選択です

トルク調整範囲(N・ｍ)
- 4～20
- 10～50
- 20～100
- 40～200
- 72～360
- 100～500
- 170～850
最小読取値(N・ｍ)
- 0.02
- 0.05
- 0.1
- 0.2
- 0.4
- 0.5
- 1
全長(mm)
- 214
- 282
- 384
- 475
- 713
- 949
- 1387
JANコード
- 4562135126469
- 4562135126476
- 4562135126483
- 4562135126490
- 4562135126506
- 4562135126513
- 4562135126520
トラスココード
- 402-8473
- 403-2551
- 403-2543
- 403-2535
- 403-2527
- 403-2519
- 403-2497
タイプ
- CEMND
出荷日
すべて
2日以内
4日以内
10日以内
40日以内

型番リスト

表示件数

型番

トルク調整範囲

(N・ｍ)

最小読取値

(N・ｍ)

全長

(mm)

JANコード

トラスココード

重量

(ｇ)

付属ヘッド

RoHS?

最小発注数量

4～20	0.02	214	4562135126469	403-2527	470	QH10D	10	1個
10～50	0.05	282	4562135126476	403-2551	580	QH12D	10	1個
20～100	0.1	384	4562135126483	403-2497	630	QH15D	10	1個
40～200	0.2	475	4562135126490	403-2519	780	QH19D	10	1個
72～360	0.4	713	4562135126506	403-2535	1130	QH22D	10	1個
100～500	0.5	949	4562135126513	403-2543	4000	QH22D	10	1個
170～850	1	1387	4562135126520	402-8473	5140	QH32D	10	1個

通常単価(税別) (税込単価)	通常出荷日

101,754円 ( 111,929円 )	4日目
101,757円 ( 111,933円 )	10日目
101,587円 ( 111,746円 )	4日目
111,912円 ( 123,103円 )	2日目
146,056円 ( 160,662円 )	2日目
175,018円 ( 192,520円 )	40日目
270,081円 ( 297,089円 )	4日目

詳細情報

基本情報

締め付けデータをLEDとLCDのハイブリッド表示したデジタル式トルクレンチ。
【特長】
・999データの内部のメモリー、USB・RS232C対応で外部へのデータ出力が可能。
・測定データの日付管理が可能。
・2006年度グッドデザイン賞受賞品。
・PCやハンディターミナルとの組み合わせで多彩なデータ処理が可能。
・明暗所問わない視認性を有する。
・トルク精度：±1％+digit。
【用途】
・検査、締め付け用。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
