ミーリングチャック BT30-C

製品特長・仕様

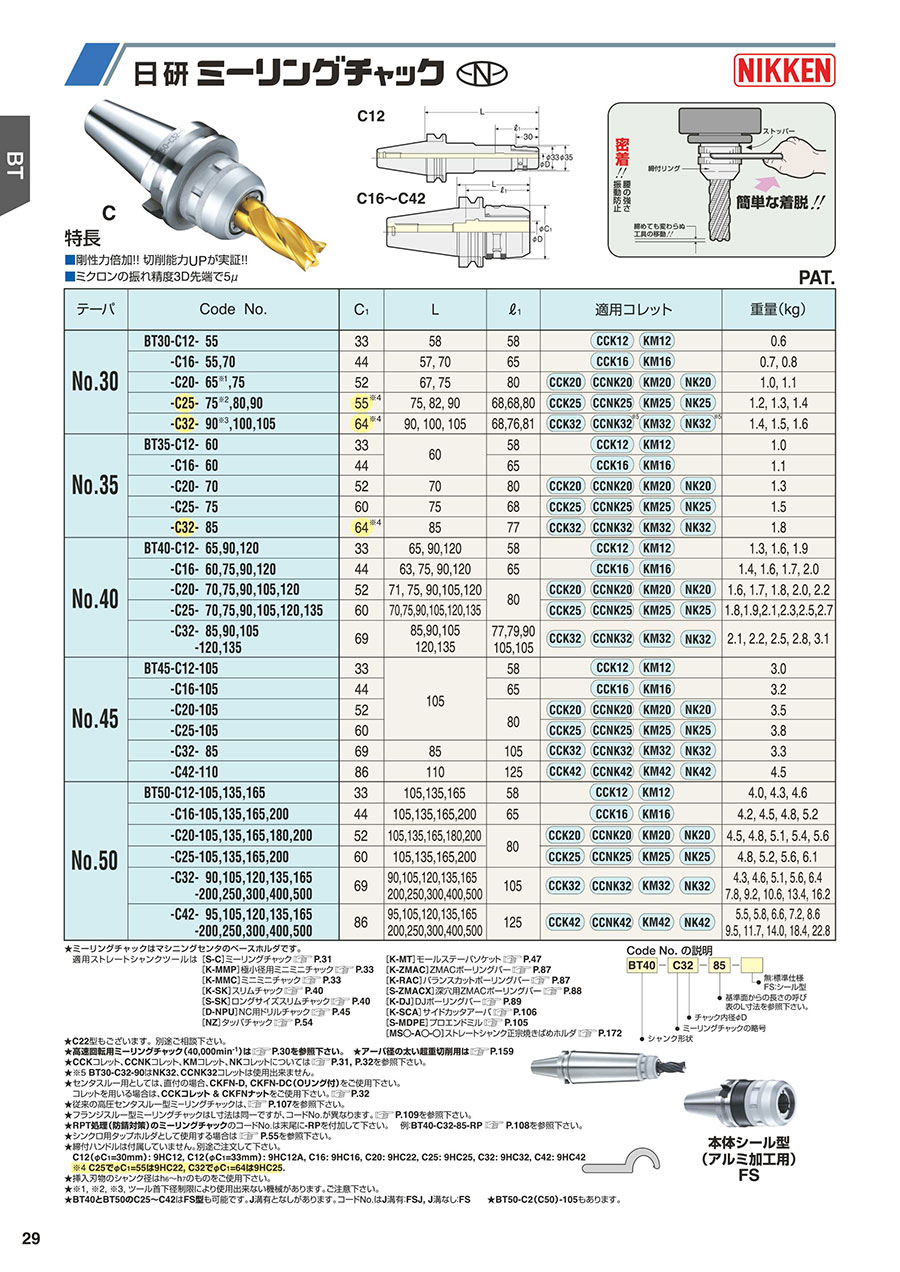

規格表

• ミーリングチャックはマシニングセンタのベースホルダです。
  適用ストレートシャンクツールは
  ［S-C］ミーリングチャック→デジタルカタログP.31  ［K-MMP］極小径用ミニミニチャック→デジタルカタログP.33  ［K-MMC］ミニミニチャツク→デジタルカタログP.33
  ［K-SK］スリムチャック→デジタルカタログP.40  ［S-SK］ ロングサイズスリムチャック→デジタルカタログP.40  ［D-NPU］ NC用ドリルチャック→デジタルカタログP.45
  ［NZ］タッパチャック→デジタルカタログP.54  ［K-MT］モールステーパソケット→デジタルカタログP.47  ［K-ZMAC］ZMACボーリングバー→デジタルカタログP.87
  ［K-RAC］バランスカットボーリングバー→デジタルカタログP.87  ［S-ZMACX］深穴用ZMACボーリングバー→デジタルカタログP.88
  ［K-DJ］DJボーリングバー→デジタルカタログP.89  ［K-SCA］サイドカッタアーバ→デジタルカタログP.106
  ［S-MDPE］プロエンドミル→デジタルカタログP.105  ［MS○-A○-○］ストレートシャンク正宗焼きばめホルダ→デジタルカタログP.172

• C22型もございます。別途ご相談下さい。
• 高速回転用ミーリングチャック（40,000min^-1）は→デジタルカタログP.30を参照下さい。
• アーバ径の太い超重切削用は→デジタルカタログP.159
• CCKコレット、CCNKコレット、KMコレット、NKコレットについては→デジタルカタログP.31, P.32を参照下さい。
• ※5 BT30-C32-90はNK32、CCNK32コレットは使用出来ません。
• センタスルー用としては、直付の場合、CKFN-D, CKFN-DC（Oリング付）をご使用下さい。
  コレットを用いる場合は、CCKコレット& CKFNナットをご使用下さい。→デジタルカタログP.32

• 従来の高圧センタスルー型ミーリングチャックは、→デジタルカタログ P.107を参照下さい。
• フランジスルー型ミーリングチャックはL寸法は同一ですが、コードNo.が異なります。→デジタルカタログP.109を参照下さい。
• RPT処理（防錆対策）のミーリングチャックのコードNo.は末尾に-RPを付加して下さい。 例:BT40-C32-85-RP →デジタルカタログP.108を参照下さい。
• シンクロ用タップホルダとして使用する場合は→デジタルカタログP.55を参照下さい。
• 締付ハンドルは付属していません。別途ご注文して下さい。
  C12（φC₁=30mm）: 9HC12, C12（φC₁=33mm）: 9HC12A, C16: 9HC16, C20: 9HC22, C25: 9HC25, C32: 9HC32, C42: 9HC42
  ※4 C25でφC₁=55は9HC22, C32でφC₁=64は9HC25.
• 挿入刃物のシャンク径はh₆～h₇のものをご使用下さい。
• ※1, ※2, ※3, ツール首下径制限により使用出来ない機械があります。ご注意下さい。
• BT40とBT50のC25～C42はFS型も可能です。J溝有となしがあります。コードNo.はJ溝有:FSJ, J溝なし:FS
• BT50-C2（C50）-105もあります。

本体シール型 （アルミ加工用） FS

外形図

選定サポート情報
