MZS ZET1ドリル
- 通常単価(税別)
- 9,607円～53,942円
- 税込単価
- 10,568円～59,336円
汎用超硬ソリッドドリルです。【特長】・内部給油形です。・シャープで強靭な直線切...
詳細情報を確認するご注意
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。 - 本商品は在庫限りで終了します。メーカーより後継品としてこちらの商品が案内されています。ご検討ください。
商品情報
製品特長・仕様
製品の基本仕様・特長
刃型形状
材種
- 低速～高速切削に適し、ハイスドリスの切削領域でも使用可能。
- 一般鋼～難削材まで、全ての被削材に対応。
切削速度の適用範囲
コーティングについて
- 母材とコーティング膜との付着強度を高め、安定した工具寿命。
- 耐熱性、耐摩耗性および耐酸化性にすぐれ、高硬度材の切削においても長寿命。
性能・試験情報
●寿命
軟鋼（SS400）
＜切削条件＞
被削材：SS400
使用工具：MZE1000MA
材種：VP15TF
切削速度：60m/min
送り：0.25mm/rev
切削油剤：エマルジョン10%
油圧：0.5MPa（外部給油）
炭素鋼（S50C）
＜切削条件＞
被削材：S50C
使用工具：MZE1000MA
材種：VP15TF
切削速度：60m/min
送り：0.25mm/rev
切削油剤：エマルジョン10%
油圧：0.5MPa（外部給油）
鋳鉄（FC250）
＜切削条件＞
被削材：鋳鉄（FC250）
使用工具：MZE0800MA
材種：HTi10
穴深さ：25mm
切削速度：80m/min
送り：0.2mm/rev
切削液：塩素フリーエマルジョン
濃度：10%
外部給油加工

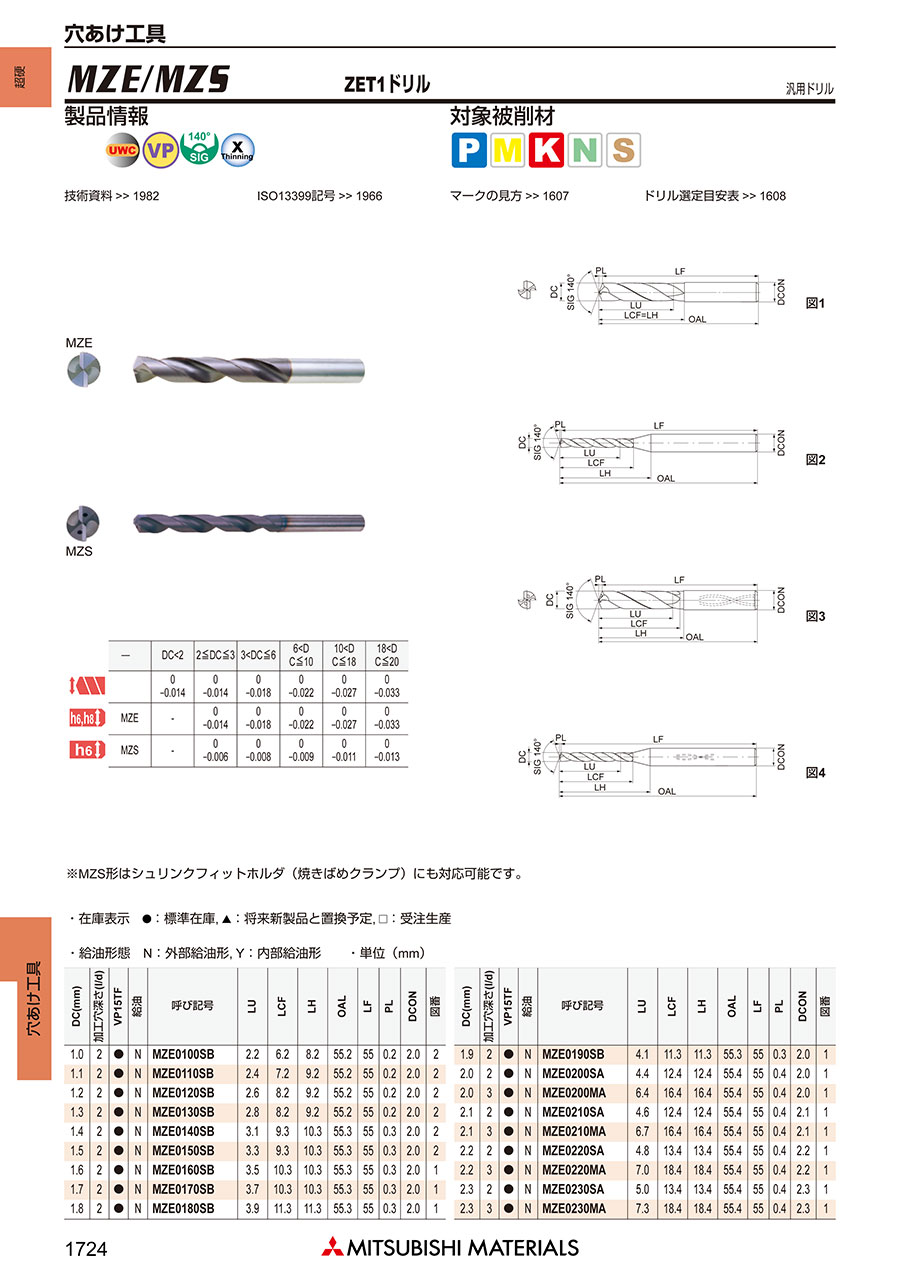

外形図
ZET1ドリル
ZET1ドリル（面取り刃付き）
使用方法・使用事例
使用方法
上手な使い方
使用事例
| 使用工具（材種） | MZS0380LB（VP15TF） | MZS0800MB （VP15TF） | MZS1370MB （VP15TF） | |
|---|---|---|---|---|
| 部品名 | 熱交換器部品 | フランジ | プレート | |
| 切削条件 | 切削速度（m/min） | 40 | 100 | 90 |
| 送り（mm/rev） | 0.10 | 0.25 | 0.25 | |
| 回転速度（min-1） | 3,350 | 3,980 | 2,090 | |
| 送り速度（mm/min） | 335 | 995 | 523 | |
| 切削油剤 | 水溶性 | 水溶性 | 水溶性 | |
| 使用機械 | マシニングセンタ | マシニングセンタ | マシニングセンタ | |
（単位：mm）
MZS0380LB（VP15TF）の被削材：ステンレス鋼（SUS304）150HB
（単位：mm）
MZS0800MB（VP15TF）の被削材：合金鋼（SCM435）240HB
（単位：mm）
MZS1370MB（VP15TF）の被削材：合金鋼（SNCM415）260HB
MZS0380LB（VP15TF）の被削材：ステンレス鋼（SUS304）150HBの結果
MZS0800MB（VP15TF）の被削材：合金鋼（SCM435）240HBの結果
MZS1370MB（VP15TF）の被削材：合金鋼（SNCM415）260HBの結果
推奨切削条件
推奨切削条件表
- 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
- 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
| 被削材 | ドリル径 | φ1～6 （ドリル径1～6mm） | φ6～10 （ドリル径6～10mm） | φ10～14 （ドリル径10～14mm） | φ14～20 （ドリル径14～20mm） | ||||
|---|---|---|---|---|---|---|---|---|---|
| かたさ | 条件 | ||||||||
| 切削速度 （m/min） | 送り （mm/rev） | 切削速度 （m/min） | 送り （mm/rev） | 切削速度 （m/min） | 送り （mm/rev） | 切削速度 （m/min） | 送り （mm/rev） | ||
| 軟鋼 | ≦180HB | 80 （50-120） | 0.20 （0.10-0.25） | 130 （100-140） | 0.25 （0.15-0.30） | 150 （110-160） | 0.30 （0.20-0.40） | 160 （120-170） | 0.35 （0.25-0.40） |
| 炭素鋼 合金鋼 | 180-280HB | 70 （50-100） | 0.20 （0.10-0.25） | 110 （80-120） | 0.20 （0.10-0.25） | 130 （90-140） | 0.25 （0.15-0.35） | 140 （100-150） | 0.30 （0.20-0.35） |
| 280-350HB | 60 （30-80） | 0.15 （0.10-0.20） | 70 （40-90） | 0.20 （0.10-0.25） | 90 （50-100） | 0.25 （0.15-0.35） | 100 （60-110） | 0.30 （0.20-0.35） | |
| ステンレス鋼 | ≦200HB | 40 （20-60） | 0.10 （0.05-0.15） | 70 （40-80） | 0.20 （0.10-0.25） | 90 （50-100） | 0.25 （0.15-0.35） | 100 （60-110） | 0.25 （0.15-0.30） |
| 普通鋳鉄 | 引張り強さ≦350MPa | 100 （70-120） | 0.25 （0.15-0.30） | 130 （100-140） | 0.30 （0.20-0.35） | 150 （110-160） | 0.35 （0.25-0.40） | 160 （120-170） | 0.35 （0.25-0.40） |
| ダクタイル鋳鉄 | 引張り強さ≦450MPa | 60 （30-80） | 0.20 （0.10-0.25） | 70 （40-90） | 0.20 （0.10-0.25） | 90 （50-110） | 0.25 （0.15-0.35） | 100 （60-110） | 0.30 （0.20-0.35） |
| アルミニウム合金 | - | 120 （80-130） | 0.20 （0.10-0.25） | 150 （100-160） | 0.30 （0.15-0.50） | 160 （100-150） | 0.40 （0.20-0.35） | 170 （100-180） | 0.50 （0.20-1.00） |
| 耐熱合金 | - | 20 （10-25） | 0.10 （0.05-0.15） | 25 （15-30） | 0.12 （0.05-0.15） | 25 （15-30） | 0.15 （0.10-0.20） | 30 （25-35） | 0.20 （0.10-0.25） |
注意・禁止事項
使用上の注意
ねじ下穴適用外径
注：ZET1ドリルの拡大代の目安は、+0.01～0.03mmです。ハイスドリルからの切り替え、およびねじの下穴加工などには、現行使用ドリルの外径より0.1mm程度大きい工具を目安として選定してください。
- 安全カバーや保護眼鏡などの保護具を使用してください。
- 取り扱いには安全パンフレットを参照して、十分注意してください。
- 工具が確実に固定されていることを確認してください。
- 本来の使用用途以外では使用しないでください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,163円 ( 12,279円 ) | 在庫品1日目当日出荷可能 |
11,163円 ( 12,279円 ) | 在庫品1日目当日出荷可能 |
11,163円 ( 12,279円 ) | 在庫品1日目当日出荷可能 |
9,607円 ( 10,568円 ) | 在庫品1日目当日出荷可能 |
11,163円 ( 12,279円 ) | 在庫品1日目当日出荷可能 |
11,163円 ( 12,279円 ) | 在庫品1日目当日出荷可能 |
9,607円 ( 10,568円 ) | 在庫品1日目当日出荷可能 |
11,163円 ( 12,279円 ) | 在庫品1日目当日出荷可能 |
11,163円 ( 12,279円 ) | 在庫品1日目当日出荷可能 |
9,656円 ( 10,622円 ) | 在庫品1日目当日出荷可能 |
11,163円 ( 12,279円 ) | 在庫品1日目当日出荷可能 |
11,163円 ( 12,279円 ) | 在庫品1日目当日出荷可能 |
9,607円 ( 10,568円 ) | 在庫品1日目当日出荷可能 |
11,163円 ( 12,279円 ) | 在庫品1日目当日出荷可能 |
9,607円 ( 10,568円 ) | 在庫品1日目当日出荷可能 |
11,163円 ( 12,279円 ) | 在庫品1日目当日出荷可能 |
9,607円 ( 10,568円 ) | 在庫品1日目当日出荷可能 |
9,607円 ( 10,568円 ) | 在庫品1日目当日出荷可能 |
9,607円 ( 10,568円 ) | 在庫品1日目当日出荷可能 |
9,607円 ( 10,568円 ) | 在庫品1日目当日出荷可能 |
9,878円 ( 10,866円 ) | 在庫品1日目当日出荷可能 |
9,878円 ( 10,866円 ) | 在庫品1日目当日出荷可能 |
9,878円 ( 10,866円 ) | 在庫品1日目当日出荷可能 |
11,366円 ( 12,503円 ) | 在庫品1日目当日出荷可能 |
11,366円 ( 12,503円 ) | 在庫品1日目当日出荷可能 |
9,878円 ( 10,866円 ) | 在庫品1日目当日出荷可能 |
11,704円 ( 12,874円 ) | 在庫品1日目当日出荷可能 |
10,284円 ( 11,312円 ) | 在庫品1日目当日出荷可能 |
11,704円 ( 12,874円 ) | 在庫品1日目当日出荷可能 |
10,284円 ( 11,312円 ) | 在庫品1日目当日出荷可能 |
10,622円 ( 11,684円 ) | 在庫品1日目当日出荷可能 |
10,622円 ( 11,684円 ) | 在庫品1日目当日出荷可能 |
12,110円 ( 13,321円 ) | 在庫品1日目当日出荷可能 |
10,622円 ( 11,684円 ) | 在庫品1日目当日出荷可能 |
11,299円 ( 12,429円 ) | 在庫品1日目当日出荷可能 |
12,787円 ( 14,066円 ) | 在庫品1日目当日出荷可能 |
11,299円 ( 12,429円 ) | 在庫品1日目当日出荷可能 |
11,299円 ( 12,429円 ) | 在庫品1日目当日出荷可能 |
12,787円 ( 14,066円 ) | 在庫品1日目当日出荷可能 |
11,299円 ( 12,429円 ) | 在庫品1日目当日出荷可能 |
11,299円 ( 12,429円 ) | 在庫品1日目当日出荷可能 |
11,975円 ( 13,173円 ) | 在庫品1日目当日出荷可能 |
13,463円 ( 14,809円 ) | 在庫品1日目当日出荷可能 |
11,975円 ( 13,173円 ) | 在庫品1日目当日出荷可能 |
13,463円 ( 14,809円 ) | 在庫品1日目当日出荷可能 |
11,975円 ( 13,173円 ) | 在庫品1日目当日出荷可能 |
14,140円 ( 15,554円 ) | 在庫品1日目当日出荷可能 |
12,516円 ( 13,768円 ) | 在庫品1日目当日出荷可能 |
14,140円 ( 15,554円 ) | 在庫品1日目当日出荷可能 |
12,516円 ( 13,768円 ) | 在庫品1日目当日出荷可能 |
14,140円 ( 15,554円 ) | 在庫品1日目当日出荷可能 |
12,516円 ( 13,768円 ) | 在庫品1日目当日出荷可能 |
14,140円 ( 15,554円 ) | 在庫品1日目当日出荷可能 |
12,516円 ( 13,768円 ) | 在庫品1日目当日出荷可能 |
13,193円 ( 14,512円 ) | 在庫品1日目当日出荷可能 |
14,884円 ( 16,372円 ) | 在庫品1日目当日出荷可能 |
14,884円 ( 16,372円 ) | 在庫品1日目当日出荷可能 |
13,328円 ( 14,661円 ) | 在庫品1日目当日出荷可能 |
14,884円 ( 16,372円 ) | 在庫品1日目当日出荷可能 |
13,193円 ( 14,512円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
汎用超硬ソリッドドリルです。
【特長】
・内部給油形です。
・シャープで強靭な直線切れ刃です。
・ねじれクーラント穴付きにより高速加工が可能です（MZS形）。
【用途】
・炭素鋼から難削材まで幅広い被削材の高能率・高精度加工に対応します。
ご注意
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。 - 本商品は在庫限りで終了します。メーカーより後継品としてこちらの商品が案内されています。ご検討ください。
