精密なタップ加工が可能です
軸方向フロート機構を内蔵し、テンション・コンプレッション機構によりタップのネジと機械送りのピッチ誤差を補正し、精密なネジを立てる事が出来ます。

ダブルローラークラッチ方式を採用し、抜群の耐久性です
ダブルローラークラッチ方式は、25万回のクラッチ作動後もトルクの再調整が不要です。また、タップのサイズ別に理想的なバネの組合せを行っておりますので、長期間に亘りヘタル事なく抜群の耐久性を誇ります。

タップの着脱は簡単
タップとタップコレット、タップコレットと本体の着脱はワンタッチで出来、作業能率が向上します。
【着】
1. タップコレットをチャック本体に押込むと、ローレットの掛かったカバーが飛び出してロックします。
この時スプリングピン穴とFマークが合っています。
2. ローレットの掛かったカバーをピン穴とLマークが合致するまで左へ回転させ二重ロックします。
【脱】
1. カバーを2mm程押込んでから、ピン穴とFマークが合致するまで右へ回転します。
2. カバーを押込むとタップコレットは飛び出して外れます。

外形図

型番リスト

表示件数

型番

タッピング能力・タップサイズ（メートルM）

適合タップコレット

トラスココード

重量

(g)

本体外径D1

(mm)

タップコレット外径D2

(mm)

モールステーパ

基準面からの長さ

(mm)

テンションF1

(mm)

コンプレッションF2

(mm)

最小発注数量

M3～M12　No.5～1/2UNC	TC12	837-5680	1000	44	38	MT　No.2	タップコレット端面まで　L1：（M3～M10）150、（M12）155.5/本体端面まで　L2：112.5	15	10	1個
M3～M12　No.5～1/2UNC	TC12	837-5681	1200	44	38	MT　No.3	タップコレット端面まで　L1：（M3～M10）150、（M12）155.5/本体端面まで　L2：112.5	15	10	1個
M4～M16　No.8～5/8UNC	TC16	837-5682	1900	57	47	MT　No.3	タップコレット端面まで　L1：（M4～M12）165、（M14～M16）168/本体端面まで　L2：122	15	10	1個
M10～M24　3/8～7/8UNC	TC24	837-5683	2300	62.5	56	MT　No.3	タップコレット端面まで　L1：（M10～M20）180、（M22～M24）184/本体端面まで　L2：126	15	10	1個
M3～M12　No.5～1/2UNC	TC12	837-5684	1500	44	38	MT　No.4	タップコレット端面まで　L1：（M3～M10）152、（M12）157.5/本体端面まで　L2：114.5	15	10	1個
M4～M16　No.8～5/8UNC	TC16	837-5685	2300	57	47	MT　No.4	タップコレット端面まで　L1：（M4～M12）170、（M14～M16）173/本体端面まで　L2：127	15	10	1個
M10～M24　3/8～7/8UNC	TC24	837-5686	2700	62.5	56	MT　No.4	タップコレット端面まで　L1：（M10～M20）185、（M22～M24）189/本体端面まで　L2：131	15	10	1個
M18～M39　3/4～1・1/2UNC	TC39	837-5687	7100	95	82	MT　No.4	タップコレット端面まで　L1：245/本体端面まで　L2：176	20	15	1個
M18～M39　3/4～1・1/2UNC	TC39	837-5688	8100	95	82	MT　No.5	タップコレット端面まで　L1：245/本体端面まで　L2：176	20	15	1個

通常単価(税別) (税込単価)	通常出荷日

33,930円 ( 37,323円 )	1日目
33,930円 ( 37,323円 )	1日目
36,540円 ( 40,194円 )	1日目
45,720円 ( 50,292円 )	1日目
33,930円 ( 37,323円 )	1日目
36,540円 ( 40,194円 )	1日目
45,720円 ( 50,292円 )	1日目
62,460円 ( 68,706円 )	1日目
62,460円 ( 68,706円 )	1日目

詳細情報

基本情報

基本情報

抜群の耐久力を誇るトルクコントロール画期的！
ダブルローラークラッチ機構。
【特長】
・新開発・ローラークラッチ機構。
・理想的なバネの組合せ。
・クイックチェンジ方式。
・軸方向フロート機構を内蔵。

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。

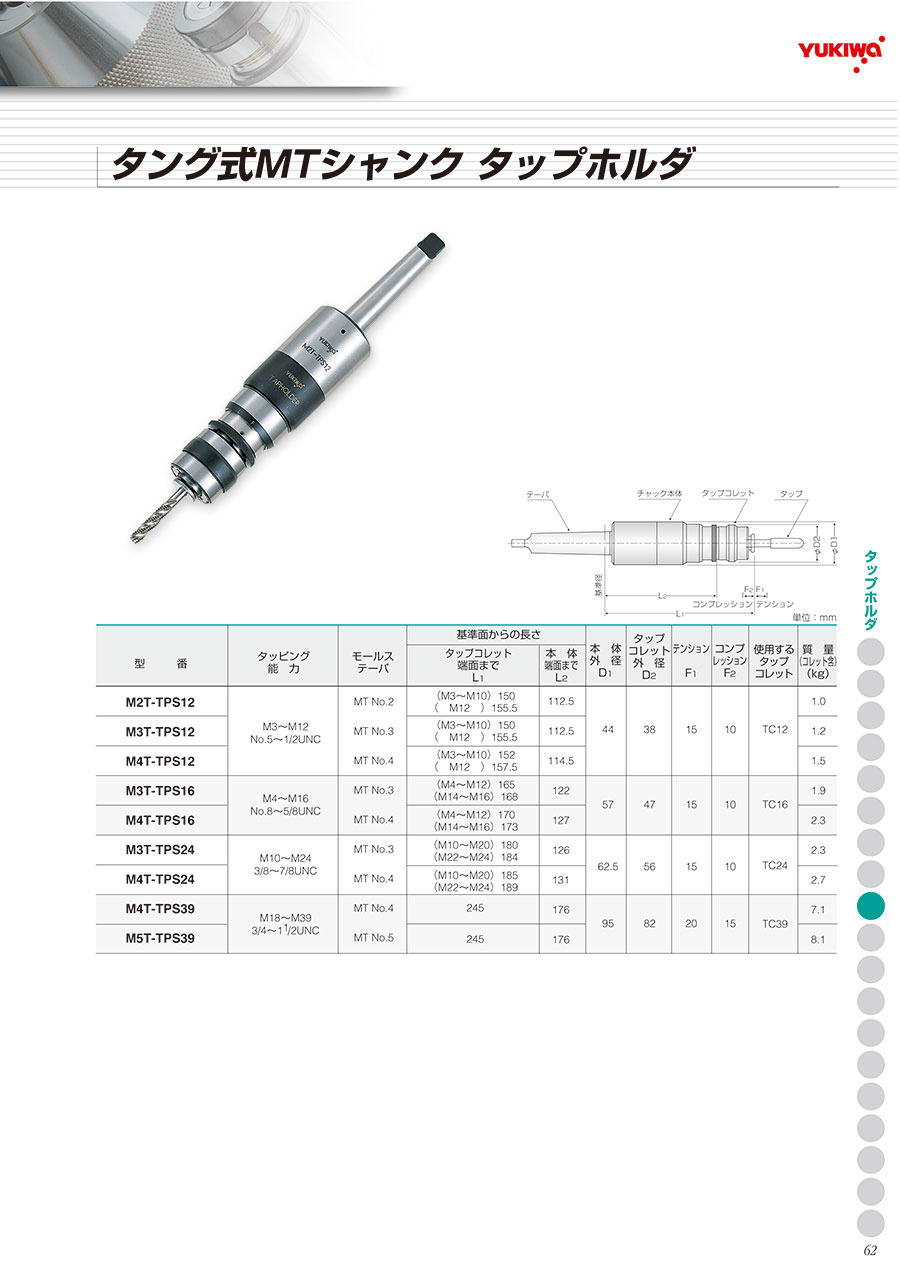

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
