NTシャンク ペンシルミルチャック NT40
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
NT40-PCH10-90の仕様・寸法情報
商品情報
NTシャンクペンシルミルチャックの外形図と寸法について
NTシャンクペンシルミルチャックの寸法図
（単位：mm）
| 型番 | コレットツカミ能力d | テーパ | 引ネジ | D1 | D2 | L1 | L2 | 使用する コレット | 質量 （kg） |
|---|---|---|---|---|---|---|---|---|---|
| NT40-PCH6-75 | 3～6 | NT40 | 5/8-11 UNC | 17 | 27 | 31 | 75 | YPC6 | 0.9 |
| NT50-PCH6-90 | NT50 | 1-8 UNC | 90 | 3.8 | |||||
| NT40-PCH10-90 | 3～10 | NT40 | 5/8-11 UNC | 23 | 34 | 45 | 90 | YPC10 | 1.0 |
| NT50-PCH10-105 | NT50 | 1-8 UNC | 105 | 3.8 |
- ※ テーパシャンクは、JIS-B6101で7／24テーパシャンク規格に基づいて製作しています。
- ※ ペンシルミルコレット、片口スパナ、特別付属品につきましては、別途お求めください。
ペンシルミルチャックの特長について
【スリムなヘッドでワークとの干渉が少ない】
ペンシルミルチャックは、小径エンドミルの高精度チャッキングを目的に開発したエンドミルホルダ。
チャックの先端がPCH6型でΦ17、PCH10型でΦ23と非常にスリムになっており、ワークとの干渉もなく、ホルダ自体がワークの奥深くまで入り込むことができる。
また、エンドミルの刃先が見やすいため作業性が向上。ペンシルミルチャックには、口径3、4、6mmコレットを使用するPCH6型と口径3、4、6、8、10mmのコレットを使用するPCH10型の2つのタイプがある。
【安定した繰り返し精度が得られるエンドミルホルダ】
ペンシルミルチャックは、ドローバーを回転させず直線に引き込むため、安定した繰り返し精度が得られる。
【工具交換が簡単で段取時間を短縮】
刃物のチャッキングはホルダ先端部のロックナットを時計方向に締め込むだけで確実に把握される。刃物の交換、コレットの交換ともにホルダの先端部からの操作で簡単に行う事が出来る。
工具の交換方法
1）コレット先端の四角部分を持って本体に入れ、時計方向に回して止まる所までねじ込む。
2）コレットの中に刃物を差込み、ロックナットを時計方向に手で回してロックする。
3）片口スパナで確実に締めつける。（片口スパナは別売。）
開発秘話
当メーカーはお客様のオーダーに合わせ、様々な形状、用途のコレットチャックを作ってまいりました。ペンシルミルチャックは干渉のある箇所を小径の工具を用いて加工することを想定して開発されたモデルです。干渉のある加工でお悩みの方は是非ご検討ください。
詳細情報
基本情報
高精度チャッキング！
これがペンシルミルチャックの最大の特徴です。
【特長】
・スリムなヘッドで干渉のある加工に対応できるツーリングタイプ。
・引き込み方コレットと、コレットがねじれずにないチャッキングする機構を採用している。
・繰り返しの精度が安定している。
・極小径、小径エンドミル、特に超硬エンドミルは折れ易い為、いかに精度良くチャックするかが、加工のキーポイントとなります。
ペンシルミルチャックは小径エンドミルの高精度チャッキングを目的に開発したエンドミルホルダです。
・抜群の高精度振れ精度8μ以内。
・驚異の高精度振れ精度5μ以内（特別仕様）。
・高速回転もOK。
・刃物のチャッキングも簡単です。
・安定した高精度が得られるメカニック。
・スリムなヘッド。
【用途】
・干渉のある加工に利用可能。
・工具交換の多い加工等に最適。

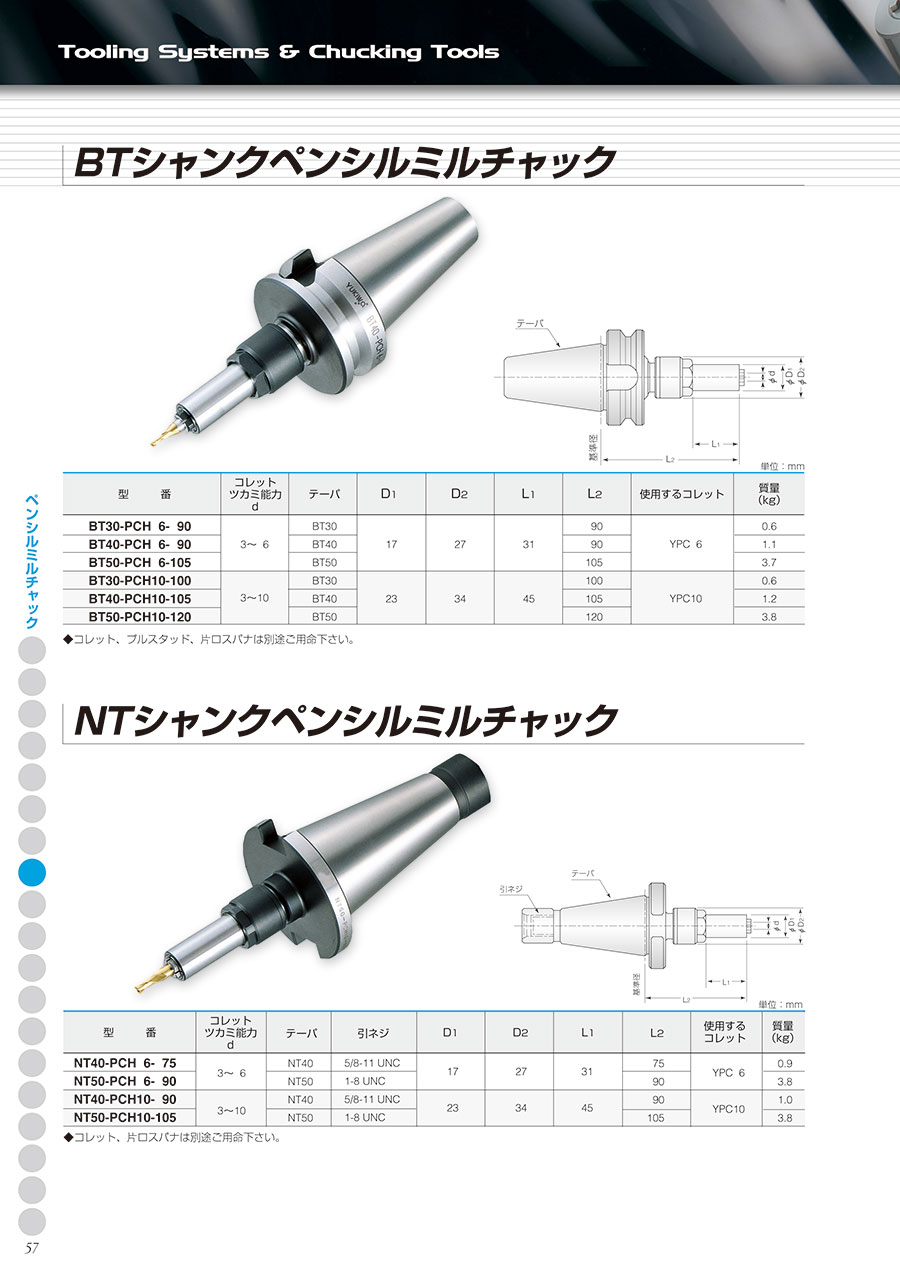

カタログ
